La norme 2+1 des BS creuse le câble isolé de NFC ABC de XLPE (PE) 0.6/1 kilovolt
Application :

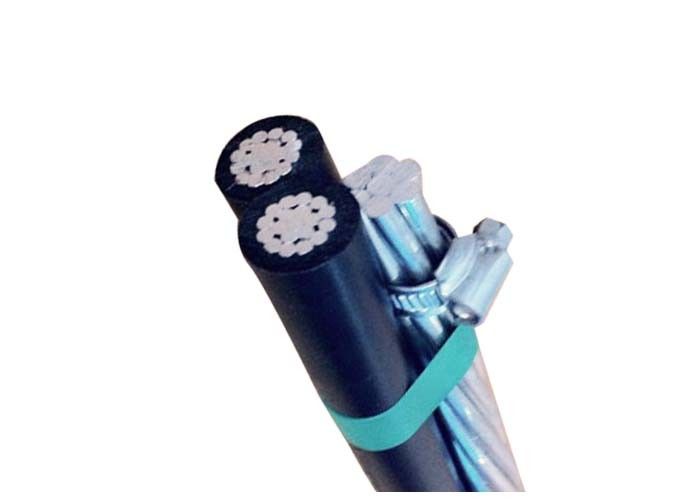

Le câble empaqueté par antenne (câble d'ABC) a des caractères de la puissance-transmission et de mécanique fort. En comparaison du fil nu, l'antenne câble empaqueté (câble d'ABC) revendique beaucoup d'avantages, comme : petite envergure dans la pose, plus élevée fiabilité sûre, propriété de résistance vieillissante de la meilleure atmosphère. Le câble empaqueté par antenne a la priorité à employer dans le projet de construction de puissance-transmission urbain et rural.
Baisse triple de service
Code Word | Conducteurs de phase | Naturel nu | Poids nominal | Ampacity | Forfait standard | ||||||||||||||
Taille et Nombre des fils | Isolation Épaisseur | Diamètre nominal | Taille et Nombre des fils | Évalué Force | kilogramme/kilomètre | Bobines | Bobines | ||||||||||||
Nu | OD | XLPE | Al | Total | |||||||||||||||
millimètre | millimètre | millimètre | kilogramme | A | m | m | |||||||||||||
AAC | |||||||||||||||||||
Halotis | 6-Solid | 1,14 | 4,115 | 6,4 | 6-7 | 255 | 42 | 110 | 152 | 78 | 305 | 762 | |||||||
Pike | 6-7 | 0,76 | 4,67 | 6,2 | 6-7 | 255 | 31 | 112 | 143 | 78 | 305 | 762 | |||||||
Rotule | 6-7 | 1,14 | 4,67 | 7,0 | 6-7 | 255 | 48 | 112 | 159 | 78 | 305 | 762 | |||||||
Albus | 6-7 | 1,52 | 4,67 | 7,7 | 6-7 | 255 | 64 | 132 | 198 | 78 | 305 | 762 | |||||||
Fusus | 4-Solid | 1,14 | 5,182 | 7,5 | 4-7 | 400 | 52 | 177 | 229 | 103 | 152 | 518 | |||||||
Huître | 4-7 | 1,14 | 5,89 | 8,2 | 4-7 | 400 | 60 | 177 | 237 | 103 | 152 | 457 | |||||||
Argo | 4-7 | 1,52 | 5,89 | 8,9 | 4-7 | 400 | 80 | 177 | 258 | 103 | 152 | 457 | |||||||
Palourde | 2-7 | 1,14 | 7,42 | 9,7 | 2-7 | 612 | 76 | 281 | 359 | 136 | 152 | 549 | |||||||
Thia | 2-7 | 1,52 | 7,42 | 10,5 | 2-7 | 612 | 100 | 281 | 383 | 136 | 152 | 549 | |||||||
Moule | 2-7 | 1,14 | 7,42 | 9,7 | 2-7 | 612 | 76 | 281 | 359 | 136 | 152 | 549 | |||||||
Pyrula | 1-7 | 1,52 | 8,33 | 11,4 | 1-7 | 744 | 113 | 356 | 467 | 158 | 152 | 457 | |||||||
Hyas | 1-19 | 1,52 | 8,43 | 11,5 | 1-7 | 744 | 115 | 356 | 469 | 158 | 152 | 457 | |||||||
Murex | 1/0-7 | 1,52 | 9,35 | 12,4 | 1/0-7 | 903 | 128 | 385 | 513 | 182 | 152 | 366 | |||||||
Purpura | 1/0-19 | 1,52 | 9,47 | 12,5 | 1/0-7 | 903 | 130 | 385 | 515 | 182 | 152 | 366 | |||||||
La NASA | 2/0-7 | 1,52 | 10,52 | 13,6 | 2/0-7 | 1 139 | 146 | 566 | 710 | 210 | - | 457 | |||||||
Trophon | 2/0-19 | 1,52 | 10,64 | 13,7 | 2/0-7 | 1 139 | 147 | 566 | 713 | 210 | - | 457 | |||||||
Clam | 3/0-7 | 2,03 | 11,79 | 15,9 | 3/0-7 | 1 379 | 214 | 713 | 926 | 242 | - | 396 | |||||||
solitaire | 3/0-19 | 2,03 | 11,94 | 16,0 | 3/0-7 | 1 379 | 217 | 713 | 929 | 242 | - | 396 | |||||||
Melita | 3/0-19 | 1,52 | 11,94 | 15,0 | 3/0-19 | 1 501 | 168 | 713 | 881 | 242 | - | 396 | |||||||
Coquila | 4/0-7 | 1,52 | 13,26 | 16,3 | 4/0-7 | 1 737 | 191 | 899 | 1 089 | 279 | - | 305 | |||||||
Défense | 4/0-7 | 2,03 | 13,26 | 17,3 | 4/0-7 | 1 737 | 243 | 899 | 1 141 | 279 | - | 305 | |||||||
APU | 4/0-19 | 2,03 | 13,41 | 17,5 | 4/0-7 | 1 737 | 246 | 899 | 1 144 | 279 | - | 305 | |||||||
Portunus | 4/0-19 | 1,52 | 13,41 | 16,5 | 4/0-19 | 1 823 | 194 | 899 | 1 091 | 279 | - | 305 | |||||||
Chiton | 266.8-19 | 2,03 | 14,88 | 18,9 | 266.8-19 | 2 254 | 277 | 1 133 | 1 409 | 310 | - | 305 | |||||||
Nannynose | 336.4-19 | 2,03 | 16,92 | 21,0 | 336.4-19 | 2 790 | 321 | 1 427 | 1 749 | 330 | - | 305 |
