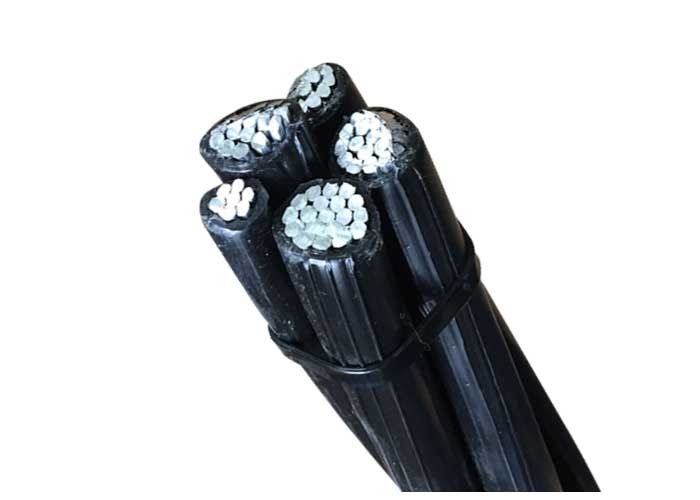

L'antenne quintuple a empaqueté le câble 0.6/1kV pour les lignes électriques aériennes
Les câbles empaquetés par antenne (aussi les conducteurs ou simplement l'ABC empaquetés par antenne) sont les lignes électriques aériennes utilisant plusieurs conducteurs isolés de phase empaquetés étroitement ensemble, habituellement avec un conducteur neutre nu. Ceci diffère de la pratique traditionnelle d'utiliser les conducteurs non isolés séparés par des entrefers. Cette variation des lignes électriques aériennes utilise les mêmes principes que les conducteurs empaquetés, sauf qu'ils sont plus proches ensemble du point du contact mais chaque conducteur est entouré par une couche d'isolation (excepté la ligne neutre).
Conception.
1 conducteur en aluminium avec la charge de rupture accrue, rond échouée comprimé (RM)
Isolation de 2 noyaux (noir de XPLE, UV-résistants, non ignifuges) ; 2 jusqu'à 4 noyaux de section transversale égale sont échoués ensemble dans la configuration gauche, en plus 1 ou 2 noyaux de section transversale réduite peuvent Co-être échoués
Application
Peut être employé pour l'installation fixe pendant que la puissance aérienne aligne à 1,000 V comprenant.
Non approprié à l'enterrement direct.
Ce câble aérien fournit le CRNA renforcé d'isolation. Le CEI 61140 et accomplissent donc le CRNA de la classe II. Le CEI 61140 il n'est pas ignifuge. Mais ceci a pu être si changement demandé à un câble ignifuge
Spécifications
(1). Les BS ABC standard câblent
(2). Ccc, ISO9001, ISO14001, le meilleur contrôle de qualité.
(3). Plus de 20 ans d'expérience de Proffessional, le meilleur service.
(4). Nous sommes une fabrication d'usine, la meilleure capacité de production, le meilleur prix.
(5). Inspection 100% de QC avant expédition.
Introduction
ABC câblent sont les lignes électriques aériennes utilisant plusieurs conducteurs isolés de phase empaquetés étroitement ensemble,
habituellement avec un conducteur neutre nu. Ils peuvent améliore la sécurité et la confiance de la fabrication de fil électrifiée.
Standard
1. B-230 fil en aluminium, 1350-H19 pour des buts électriques.
2. Conducteurs B-231 en aluminium, Concentrique-Configuration-échoués.
3. B-232 conducteurs en aluminium, acier Concentrique-Configuration-échoué et enduit renforcé (ACSR).
4. Conducteurs d'alliage d'aluminium de B-399 Concentric-Lay_Stranded 6201-T81.
5. Le fil en acier Zinc-enduit du noyau B498 pour les conducteurs en aluminium, acier a renforcé (ACSR).
Applications :
POUR assurer le service aérien de 120 volts pour le service provisoire à l'éclairage routier de chantiers de construction, extérieur ou.
Pour le service à 600 volts ou abaissez à une température de conducteur du maximum 75.
Programme des conditions particulières techniques
| Conducteur de phase | |||||||||
| Section transversale nominale | millimètre de ² | 25 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Nombre de noyaux | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| Nombre minimal de fils | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
| Épaisseur nominale d'isolation | millimètre | 1,2 | 1,2 | 1,4 | 1,4 | 1,6 | 1,6 | 1,8 | 2,0 |
| Diamètre de noyau isolé | millimètre | 8,5 | 9,5 | 11,2 | 13,0 | 15,1 | 16,6 | 18,4 | 20,6 |
| Résistance maximale de C.C à 20℃ | ohm/km | 1,20 | 0,868 | 0,641 | 0,443 | 0,320 | 0,253 | 0,206 | 0,164 |
| Estimation actuelle au vent immobile, ambiant | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
| temperature=30℃ | |||||||||
| Conducteur temperature=75℃ | |||||||||
| Conducteur de messager | |||||||||
| Section transversale nominale | millimètre de ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Nombre minimal de fils | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Épaisseur nominale d'isolation | millimètre | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diamètre de noyau isolé | millimètre | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Résistance maximale de C.C à 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Calculé cassant la charge | kN | 6,4 | 6,4 | 8,9 | 12,1 | 18,0 | 18,0 | 24,2 | 30,8 |
| Conducteur d'éclairage routier | |||||||||
| Section transversale nominale | millimètre de ² | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
| Nombre minimal de fils | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
| Épaisseur nominale d'isolation | millimètre | 1,2 | 1,2 | 1,2 | 1,4 | 1,4 | 1,4 | 1,6 | 1,6 |
| Diamètre de noyau isolé | millimètre | 8,5 | 8,5 | 9,5 | 11,2 | 13,1 | 13,1 | 15,1 | 16,6 |
| Résistance maximale de C.C à 20℃ | ohm/km | 1,312 | 1,312 | 0,943 | 0,693 | 0,469 | 0,469 | 0,349 | 0,273 |
| Câble terminé | |||||||||
| Diamètre approximativement global | millimètre | 23,2 | 25,6 | 30,0 | 34,9 | 40,6 | 44,1 | 49,2 | 54,9 |
| Approximativement poids de câble | kg/km | 470 | 560 | 740 | 980 | 1330 | 1580 | 1940 | 2410 |
| Longueur d'emballage | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
