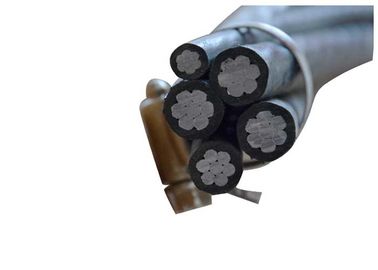

Câble de norme d'A.W.G. d'ABC isolé par PVC/PE/XLPE de conducteur d'AAAC/AAC
Le câble comme câble aérien de type nouveau est employé pour transmettre des frais généraux de courant électrique, intensivement utilisé dans la reconstruction de la fabrication électrifiée par région d'urbaine et de forêt de fil. Il améliore la sécurité et la confiance de la fabrication de fil électrifiée.
Spécifications :
Fils en aluminium de fil concentrique comme conducteur de phase ; AAAC (tous les conducteurs d'alliage d'aluminium) ou ACSR (acier en aluminium de conducteur renforcé) comme noyau (neutre) de messager ; Le conducteur de phase est isolé par XLPE ou HDPE ou PVC.
Normes :
IEC60502, N-F C33-209, GIGAOCTET 12527-90
Tension évaluée : 0.6/1kV
Normes relatives de fabrication : IEC61089, ASTM B231, ASTM B232, BS215, DIN48201, DIN48204.
Nous pouvons également fabriquer ABC câblons selon les exigences spéciales du client.
La construction de base est comme suit :
3 noyaux se composant des conducteurs en aluminium standard, isolés avec l'isolation de XLPE
+ un conducteur en aluminium d'éclairage de gaine avec l'isolation de XLPE (facultative)
+ un conducteur d'Al-alliage de messager (nu ou couvert)
Le conducteur de messager peut être de fil d'acier galvanisé également.
Le but du fil de messager est
A) Il agit en tant que fil porteur.
B) Il agit en tant que terre ou conducteur neutre.
Pour être employé aux cotages de 600V entre phases ou moins et aux températures de conducteur pour ne pas dépasser 75°C pour le polyéthylène a isolé des conducteurs ou 90°C pour le polyéthylène crossliked (XLPE) a isolé des conducteurs.
Il répond ou dépasse aux caractéristiques suivantes :
1. Fil en aluminium, 1350-H19 pour des buts électriques.
2. Conducteurs en aluminium, Concentrique-Configuration-échoués.
3. Conducteur en aluminium, acier Concentrique-Configuration-échoué et enduit renforcé (ACSR).
4. Conducteurs 6201-T81 Concentrique-Configuration-échoués.
5. Conducteurs en aluminium échoués par rond comprimé employant le fil à entrée unique.
Il répond ou dépasse à toutes les exigences applicables d'ANSI/ICEA S-76-474
Données techniques
| Tension évaluée | kilovolt | 0.6/1 |
| Examinez la tension | Veff kilovolt | 4 |
| Pose de la température | °C | mn -20 |
| Température de fonctionnement | °C | -30 | +80 |
| La température de conducteur | °C | maximum +80 |
| La température de court-circuit | °C/s | maximum +130 /5 |
| Rayon de cintrage (minimal) | ø de 18 × de câble |
