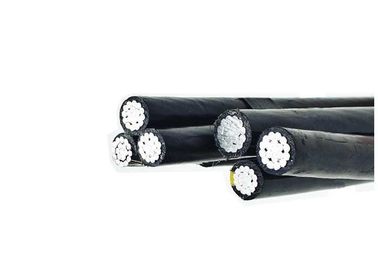

câble triple d'ABC du câble 600/1000V empaqueté par antenne pour la transmission aérienne
ABC câblent ; Entretenez le câble d'interface
La construction de base est comme suit :
3 noyaux de puissance se composant des conducteurs en aluminium standard, isolés avec
Isolation de XLPE
+ un conducteur en aluminium d'éclairage de gaine avec l'isolation de XLPE (facultative)
+ un conducteur d'Al-alliage de messager (nu ou couvert)
Le conducteur de messager peut être de fil d'acier galvanisé également.
Le but du fil de messager est
A) Il agit en tant que fil porteur.
B) Il agit en tant que terre ou conducteur neutre.
Pour être employé aux cotages de 600V entre phases ou moins et aux températures de conducteur pour ne pas dépasser 75oC pour le polyéthylène a isolé des conducteurs ou 90oC pour le polyéthylène crossliked (XLPE) a isolé des conducteurs.
Il répond ou dépasse aux caractéristiques suivantes :
1. Fil en aluminium, 1350-H19 pour des buts électriques.
2. Conducteurs en aluminium, Concentrique-Configuration-échoués.
3. Conducteur en aluminium, acier Concentrique-Configuration-échoué et enduit renforcé (ACSR)
4. Conducteurs 6201-T81 Concentrique-Configuration-échoués
5. Conducteurs en aluminium échoués par rond comprimé employant le fil à entrée unique.
Il répond ou dépasse à toutes les exigences applicables d'ANSI/ICEA S-76-474
L'autre characterisics spécial : conception et fabrication selon la demande des clients
| Article | Description | Conducteur de phase | Approximativement. De façon générale Diamètre et poids |
||
| NO.Stranding et Diamètre |
XLPE Épaisseur |
Diamètre (millimètre) |
Poids (kg/km) |
||
| 1 | 1x10mm 2 | 7/1.35 | 1 | 6,15 | 44 |
| 2 | 1x16mm 2 | 7/1.70 | 1,2 | 7,62 | 68 |
| 3 | 1x25mm 2 | 7/2.22 | 1,2 | 8,72 | 96 |
| 4 | 1x35mm 2 | 7/2.59 | 1,4 | 10,14 | 134 |
| 5 | 1x50mm 2 | 7/3.10 | 1,4 | 11,24 | 180 |
| 6 | 1x70mm 2 | 19/2.22 | 1,4 | 12,94 | 242 |
| 7 | 1x95mm 2 | 19/2.59 | 1,4 | 14,54 | 318 |
| 8 | 1x120mm 2 | 19/2.97 | 1,6 | 16,36 | 403 |
| 9 | 1x150mm 2 | 37/2.33 | 1,8 | 18,38 | 504 |
| 10 | 1x185mm 2 | 37/2.59 | 2 | 20,4 | 622 |
| 11 | 1x240mm 2 | 37/2.97 | 2,2 | 23,22 | 802 |
| 12 | 1x300mm 2 | 37/3.36 | 2,4 | 25,64 | 996 |
