| MOQ: | 1000M |
| Prix: | 0.19-10.99USD/M |
| Standard Packaging: | Tambour métallique en bois de tambour |
| Delivery Period: | Selon le programme |
| Payment Method: | L / C, T / T |
| Supply Capacity: | 1000KM PAR MOIS |

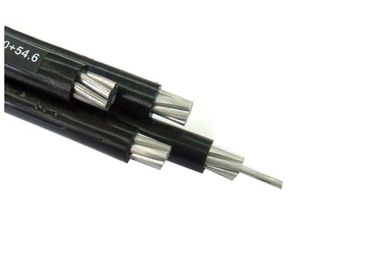

La puissance quadruplex XLPE ABC en aluminium électrique d'Urd de baisse de PVC câblent
Applications
Utilisé pour assurer la puissance de 3 phases, habituellement à partir d'un poteau a monté le transformateur, à la tête du service de l'utilisateur où le rapport au câble d'entrée de service est établi. Pour être employé aux tensions de 600 volts ou de moins d'entre phases et aux températures de conducteur pour ne pas dépasser 75°C pour le polyéthylène a isolé des conducteurs ou 90°C pour le polyéthylène réticulé (XLP) a isolé des conducteurs.
Construction
Des conducteurs sont concentrique échoués, l'aluminium 1350-H19 comprimé. Isolé avec du polyéthylène ou le XLP a réticulé le polyéthylène. Les messagers neutres sont l'alliage 6201 concentrique échoué. Un conducteur est fabriqué avec une arête expulsée pour l'identification de phase.
Normes
B-230 fil en aluminium, 1350-H19 pour des buts électriques.
Conducteurs B-231 en aluminium, Concentrique-Configuration-échoués.
B-232 conducteurs en aluminium, acier Configuration-échoué et enduit concentrique renforcé (ACSR).
B-399 Concentrique-Configuration-échoué, conducteurs de l'alliage 6201-T81 d'aluminium.
Le fil en acier Zinc-enduit du noyau B498 pour les conducteurs en aluminium, acier a renforcé (ACSR).
Le câble d'interface quadruplex de service répond ou dépasse à toutes les exigences applicables d'ANSI/ICEA S-76-474.
Note :
Les tailles indiquées sont : Équivalent de diamètre d'ACSR 6/1 et AAC avec la résistivité équivalente par ASTMB-399 pour la température 6201.Conductor de 90°C pour XLR 75°C pour poly ; températures ambiantes de 40°C ; émissivité 0,9 ; 2ft. /sec/wind en soleil. Pour déterminer l'ampacity actuel par taille de conducteur, consultez svp le code électrique national, la dernière édition
| Nombre de noyaux et de section transversale | Forme de conducteur | Diamètre de conducteur | Épaisseur nominale d'isolation | Diamètre au-dessus d'isolation | Gaine nominale d'épaisseur | Diamètre extérieur (approximativement) | Rayon de cintrage (minimal) | Poids (approximativement) |
| (approximativement) | (approximativement) | |||||||
| mm2 | millimètres | millimètres | millimètres | millimètres | millimètres | millimètres | kg/km | |
| 1x35/16 | RM | 7,2 | 3,4 | 15,3 | 2,5 | 24 | 360 | 904 |
| 1x50/16 | RM | 8,2 | 3,4 | 16,3 | 2,5 | 26 | 390 | 1039 |
| 1x70/16 | RM | 9,8 | 3,4 | 17,9 | 2,5 | 27 | 405 | 1271 |
| 1x95/16 | RM | 11,3 | 3,4 | 19,4 | 2,5 | 29 | 435 | 1530 |
| 1x120/16 | RM | 12,8 | 3,4 | 20,9 | 2,5 | 30 | 450 | 1809 |
| 1x150/25 | RM | 14,2 | 3,4 | 22,3 | 2,5 | 32 | 480 | 2158 |
| 1x185/25 | RM | 15,8 | 3,4 | 23,9 | 2,5 | 33 | 495 | 2524 |
| 1x240/25 | RM | 18,3 | 3,4 | 26,4 | 2,5 | 36 | 540 | 3117 |
| 1x300/25 | RM | 20,7 | 3,4 | 28,8 | 2,5 | 38 | 570 | 3786 |
| 1x400/35 | RM | 23,3 | 3,4 | 31,4 | 2,5 | 41 | 615 | 4750 |
| 1x500/35 | RM | 26,5 | 3,4 | 34,6 | 2,5 | 44 | 660 | 5786 |
|
|
