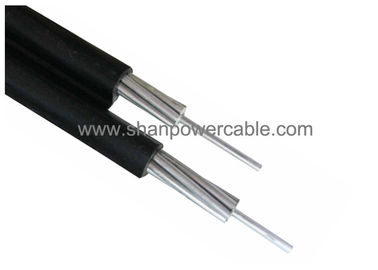

Cable aérien, câble isolé en PE Conducteurs en alliage d' aluminium
Définition
Les câbles aériens groupés conçus pour les lignes de distribution aériennes ont un messager neutre isolé en AAAC, sur lequel le conducteur de phase isolé en aluminium est enroulé en hélice.Les câbles sont classés à 0.6/1(1.2) kV et sont conformes à la norme IEC60502.
Construction
- Le conducteur:
a) Phase - Le conducteur de phase doit être un conducteur d'aluminium de la catégorie H68 et un brin circulaire compacté.
b) Neutre ou messager - Le conducteur neutre ou messager doit être un conducteur en alliage d'aluminium et un brin circulaire compacté.
- Isolement:
Les conducteurs neutres de phase doivent être extrudés avec du polyéthylène (PE) comme isolant.
Liste des spécifications techniques
| Conducteur de phase |
|
|
|
|
|
|
|
|
|
|
|
| Surface nominale de la section transversale |
mm2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Nombre de cœurs |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Nombre minimum de fils |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Épaisseur d'isolation nominale |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Diamètre du noyau isolé |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Max. Résistance en courant continu à 20°C |
Ohm/km |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Courant nominal au vent calme, environnement |
Une |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| température = 30°C |
| Température du conducteur = 75°C |
|
|
|
|
|
|
|
|
|
|
|
| Conducteur de messagerie |
|
|
|
|
|
|
|
|
|
|
|
| Surface nominale de la section transversale |
mm2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Nombre minimum de fils |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Épaisseur d'isolation nominale |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diamètre du noyau isolé |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Max. Résistance en courant continu à 20°C |
Ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Charge de rupture calculée |
KN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Cable terminé |
|
|
|
|
|
|
|
|
|
|
|
| Diamètre global approximatif |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Poids approximatif du câble |
Poids de l'appareil |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Longueur de l'emballage |
m/tambour |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. ASTM, BS, NFC, IEC, norme DIN
2- résistance à la traction élevée (AAAC) supérieure à celle de l'acier;
3Voltage nominal: 0,6/1KV ou 10 kV
4. Utilisé pour les lignes aériennes de transmission d'énergie;
