Les câbles électriques ABC aériens à trois noyaux pour l'électrification souterraine / des villages

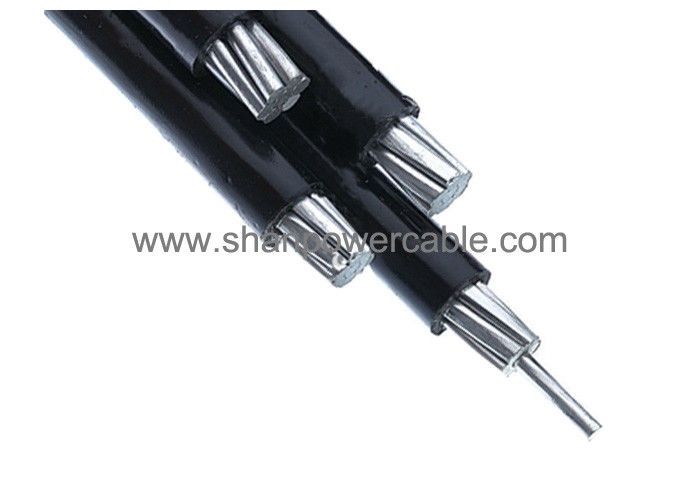

Nom du produit Cable aérien avec conducteur en aluminium
NFA2XNFC33-209, TS HD 604 S1
NFC33-209, TS HD 604 S1,Le produit doit être présenté sous forme d'un certificat.
CE, CCC, KEMA/
00,6/1 kV, adapté à l'enterrement souterrain
Constructions
Conducteur: simple, circulaire, à filetsde l'aluminiumconducteur, conforme à la norme IEC 60228, classe 2
Isolement: PVC
Nom de l'organisme:Couleur d'isolation selon les normes ou sur demande
Applications
Le câble ABC est particulièrement utilisé dans les zones où le coût des réseaux souterrains est coûteux et aussi pour l'électrification des zones rurales comme les villages..
Les normes
Pour le monde:NFC33-209, TS HD 604 S1
Chine: GB/T 12706.1-2008 Les produits de base sont les suivants:
Autres normes telles queBS,DIN et ICEA sur demande
Données techniques
Tension nominale:0.6/1KV
Je suis désolé..Température du conducteur.: normalement (90°C), court-circuit ne dépassant pas 5 s (250°Clorsque la surface de section est inférieure à 300 mm2,)
Certificats
CE, RoHS, CCC, KEMA et bien d'autres encorerecherche
Liste des spécifications techniques
| Conducteur de phase |
|
|
|
|
|
|
|
|
|
|
|
| Surface nominale de la section transversale |
mm2 |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Nombre de cœurs |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Nombre minimum de fils |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Épaisseur d'isolation nominale |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Diamètre du noyau isolé |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Max. Résistance en courant continu à 20°C |
Ohm/km |
1.91 |
1.91 |
1.20 |
0.868 |
0.641 |
0.443 |
0.320 |
0.253 |
0.206 |
0.164 |
| Courant nominal au vent calme, environnement |
Une |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| température = 30°C |
| Température du conducteur = 75°C |
|
|
|
|
|
|
|
|
|
|
|
| Conducteur de messagerie |
|
|
|
|
|
|
|
|
|
|
|
| Surface nominale de la section transversale |
mm2 |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Nombre minimum de fils |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Épaisseur d'isolation nominale |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Diamètre du noyau isolé |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Max. Résistance en courant continu à 20°C |
Ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0.943 |
0.693 |
0.469 |
0.469 |
0.349 |
0.273 |
| Charge de rupture calculée |
KN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Cable terminé |
|
|
|
|
|
|
|
|
|
|
|
| Diamètre global approximatif |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Poids approximatif du câble |
Poids de l'appareil |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Longueur de l'emballage |
m/tambour |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
