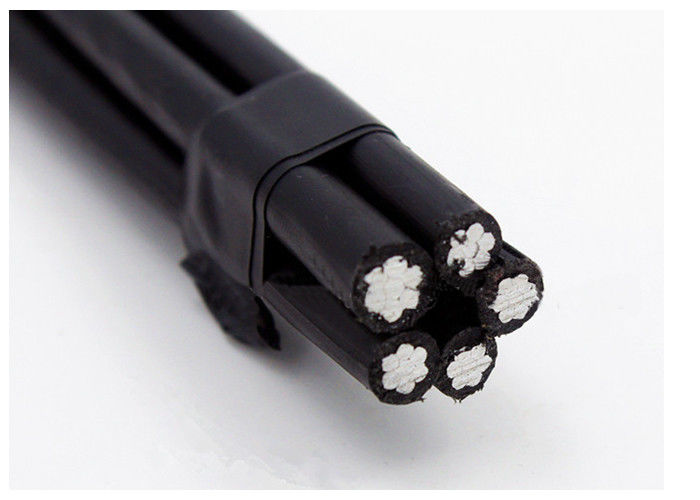

L'isolation cinq de PE creusent le câble d'interface aérien N-F STANDARD C 33-209 NFA 2X
  • L'isolation cinq de PE creusent le câble d'interface aérien N-F STANDARD C 33-209 NFA 2X
  • L'isolation cinq de PE creusent le câble d'interface aérien N-F STANDARD C 33-209 NFA 2X
  • L'isolation cinq de PE creusent le câble d'interface aérien N-F STANDARD C 33-209 NFA 2X
L'isolation cinq de PE creusent le câble d'interface aérien N-F STANDARD C 33-209 NFA 2X

L'isolation cinq de PE creusent le câble d'interface aérien N-F STANDARD C 33-209 NFA 2X

Lieu d'origine La Chine
Nom de marque HOLD-ONE
Certification IEC 60502
Détails du produit
Conducteur de phase:
Aluminium
Chef d'orchestre neutre:
Alliage d'aluminium
Éclairage public:
Aluminium
Isolation:
PE
Tension nominale:
0,6 / 1kV
Application:
Ligne électrique aérienne
Non. Des noyaux:
5
Mettre en évidence:

câble électrique aérien

,

Cable électrique d'ABC

Conditions de paiement et d'expédition
Quantité de commande min
0.5KM
Prix
0.10-30.99USD/m
Détails d'emballage
Tambour ou tambour métallique en bois
Délai de livraison
10 ays ou plus
Conditions de paiement
LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement
1000KM PAR MOIS
Description du produit

L'équipement est équipé d'un système d'isolation en PE, un câble de chute aérienne à cinq noyaux et un câble de décharge aérienne.

Construction

  1. Le conducteur:

a) Phase - Le conducteur de phase doit être un conducteur d'aluminium de la catégorie H68 et un brin circulaire compacté.

b)Neutral or messenger - The Neutral or messenger conductor shall be of aluminium alloy conductor and compacted circular stranded c)Street Lighting- The street lighting conductors shall be of H68 condition aluminium conductor and compacted circular stranded- Je ne sais pas.

  1. Isolement:

Les conducteurs neutres de phase doivent être extrudés avec du polyéthylène (PE) comme isolant.

Liste des spécifications techniques

Conducteur de phase
Surface nominale de la section transversale mm2 25 35 50 70 95 120 150 185
Nombre de cœurs 3 3 3 3 3 3 3 3
Nombre minimum de fils 6 6 6 12 15 15 30 30
Épaisseur d'isolation nominale mm 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0
Diamètre du noyau isolé mm 8.5 9.5 11.2 13.0 15.1 16.6 18.4 20.6
Max. Résistance en courant continu à 20°C Ohm/km 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164
Courant nominal au vent calme, environnement Une 84 104 129 167 209 246 283 332
température = 30°C
Température du conducteur = 75°C
Conducteur de messagerie
Surface nominale de la section transversale mm2 25 25 35 50 70 70 95 120
Nombre minimum de fils 6 6 6 6 12 12 15 15
Épaisseur d'isolation nominale mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Diamètre du noyau isolé mm 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Max. Résistance en courant continu à 20°C Ohm/km 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
Charge de rupture calculée KN 6.4 6.4 8.9 12.1 18.0 18.0 24.2 30.8
Conducteur d'éclairage de rue
Surface nominale de la section transversale mm2 25 25 35 50 70 70 95 120
Nombre minimum de fils 6 6 6 6 12 12 15 15
Épaisseur d'isolation nominale mm 1.2 1.2 1.2 1.4 1.4 1.4 1.6 1.6
Diamètre du noyau isolé mm 8.5 8.5 9.5 11.2 13.1 13.1 15.1 16.6
Max. Résistance en courant continu à 20°C Ohm/km 1.312 1.312 0.943 0.693 0.469 0.469 0.349 0.273
Cable terminé
Diamètre global approximatif mm 23.2 25.6 30.0 34.9 40.6 44.1 49.2 54.9
Poids approximatif du câble Poids de l'appareil 470 560 740 980 1330 1580 1940 2410
Longueur de l'emballage m/tambour 1000 1000 1000 1000 500 500 500 500

NF C 33 à 209

NFA 2X

Les phases Neutre/Messager
Lignes de distribution Éclairage des pubs
Type de câble Nombre de Nombre de La moyenne Résistance Conductivité Nombre de La moyenne Nommé Résistance
le noyau fil de fer diamètre à 20°C à 30°C le noyau diamètre Résistance à 20°C
mm2 mm2 Le PCS mm Ohm/km Une mm2 mm KN Ohm/km
2x16 2x16 7 4.6 1.91 93 - - - -
2x35 2x35 7 5.9 1.20 122 - - - -
2x35 2x35 7 6.9 0.868 129 - - - -
2x50 2x50 7 8.1 0.641 158 - - - -
4x16 4x16 7 4.6 1.91 83 - - - -
4x25 4x25 7 5.9 1.20 111 - - - -
4x35 4x35 7 6.9 0.868 131 - - - -
3 fois 25 plus 54.6 3x25 7 5.9 1.20 112 - 9.6 16.0 0.63
3x25 plus 1x16 plus 54.6 3x25 7 5.9 1.20 112 1x16 9.6 16.0 0.63
3x25 plus 2x16 plus 54.6 3x25 7 5.9 1.20 112 2x16 9.6 16.0 0.63
3 fois 35 plus 54.6 3x35 7 6.9 0.868 138 - 9.6 16.0 0.63
3x35 plus 1x16 plus 54.6 3x35 7 6.9 0.868 138 1x16 9.6 16.0 0.63
3x35 plus 2x16 plus 54.6 3x35 7 6.9 0.868 138 2x16 9.6 16.0 0.63
3 fois 50 plus 54.6 3x50 7 8.1 0.641 168 - 9.6 16.0 0.63
3x50 plus 1x16 plus 54.6 3x50 7 8.1 0.641 168 1x16 9.6 16.0 0.63
3x50 plus 2x16 plus 54.6 3x50 7 8.1 0.641 168 2x16 9.6 16.0 0.63
3 fois 70 plus 54.6 3x70 12 9.7 0.443 213 - 9.6 16.0 0.63
3x70 plus 1x16 plus 54.6 3x70 12 9.7 0.443 213 1x16 9.6 16.0 0.63
3x70 plus 2x16 plus 54.6 3x70 12 9.7 0.443 213 2x16 9.6 16.0 0.63
3x70 plus 1x25 plus 54.6 3x70 12 9.7 0.443 213 1x25 9.6 16.0 0.63
3x70 plus 2x25 plus 54.6 3x70 12 9.7 0.443 213 2x25 9.6 16.0 0.50
3x70 + 70 3x70 12 9.7 0.443 213 - 10.2 20.6 0.50
3x70 + 1x16 + 70 3x70 12 9.7 0.443 213 1x16 10.2 20.6 0.50
3x70 + 2x16 + 70 3x70 12 9.7 0.443 213 2x16 10.2 20.6 0.50
3x95 plus 70 3x95 12 11.5 0.320 258 - 10.2 20.6 0.50
3x95 + 1x16 + 70 3x95 12 11.5 0.320 258 1x16 10.2 20.6 0.50
3x95 + 2x16 + 70 3x95 12 11.5 0.320 258 2x16 10.2 20.6 0.50
3x120 + 70 3x120 12 12.8 0.253 300 - 10.2 20.6 0.50
3x120 + 1x16 + 70 3x120 19 12.8 0.253 300 1x16 10.2 20.6 0.50
3x120 + 2x16 + 70 3x120 19 12.8 0.253 300 2x16 10.2 20.6 0.50
3x150 + 70 3x150 19 14.5 0.206 344 - 10.2 20.6 0.50
3x150 + 1x16 + 70 3x150 19 14.5 0.206 344 1x16 10.2 20.6 0.50
3x150 + 2x16 + 70 3x150 19 14.5 0.206 344 2x16 10.2 20.6 0.50
3x120 + 95 3x120 19 12.8 0.253 300 - 12.9 27.9 0.343
3x120 + 1x16 + 95 3x120 19 12.8 0.253 300 1x16 12.9 27.9 0.343
3x120 + 2x16 + 95 3x120 19 12.8 0.253 300 2x16 12.9 27.9 0.343
3x150 + 95 3x150 19 14.5 0.206 344 - 12.9 27.9 0.343
3x150 + 1x16 + 95 3x150 19 14.5 0.206 344 1x16 12.9 27.9 0.343
3x150 + 2x16 + 95 3x150 19 14.5 0.206 344 2x16 12.9 27.9 0.343

L'isolation cinq de PE creusent le câble d'interface aérien N-F STANDARD C 33-209 NFA 2X

Avantages

Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC

Certification

Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC

La production de l'équipement

Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC

Procédure de contrôle

Aluminium Conductors PVC Insulated Aerial Bundled Cables 2 Cores ABC-AL/PVC

Emballage et expédition

Nous sommes capables de respecter les délais de livraison les plus stricts selon chaque commande.Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts..

Le câble est fourni dans des bobines en bois, des boîtes ondulées et des bobines.Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour selon les exigences du client..
