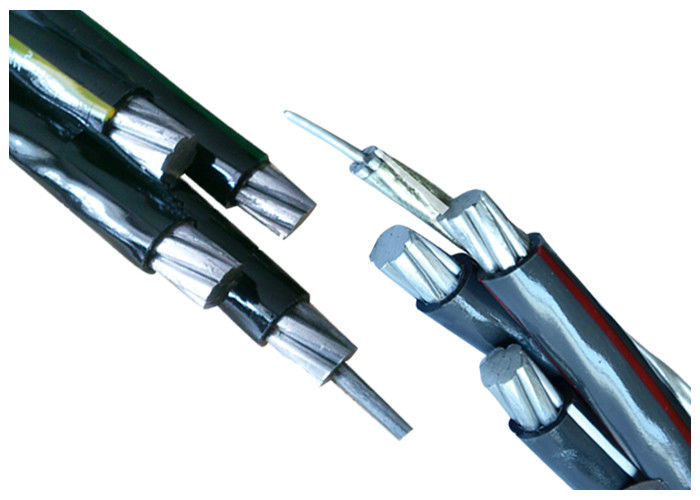

L'antenne de noyau de l'isolation 4 de polyéthylène a empaqueté les câbles 0.6KV/1KV pour la ligne électrique aérienne

Lieu d'origine	La Chine
Nom de marque	HOLD-ONE
Certification	IEC 60502

Détails du produit

Conducteur de phase:

Aluminium

Chef d'orchestre neutre:

Alliage d'aluminium

Cœurs n °:

Tension nominale:

0,6 / 1kV

Application:

Ligne électrique aérienne

Isolation:

Mettre en évidence:

câble électrique aérien

Cable électrique d'ABC

Conditions de paiement et d'expédition

Quantité de commande min

0.5KM

Prix

0.10-20.99USD/m

Détails d'emballage

Tambour ou tambour métallique en bois

Délai de livraison

10 jours ou plus

Conditions de paiement

LC, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

1000KM PAR MOIS

Description du produit

Isolement en polyéthylène 4 câbles aériens de base 0.6KV / 1KV pour les lignes aériennes

Les câbles aériens sans conducteur d'éclairage de rue

Définition

Les câbles aériens groupés conçus pour les lignes de distribution aériennes ont un messager neutre isolé en AAAC, sur lequel le conducteur de phase isolé en aluminium est enroulé en hélice.Les câbles sont classés à 0.6/1(1.2) kV et sont conformes à la norme IEC60502.

Construction

Le conducteur:

a) Phase - Le conducteur de phase doit être un conducteur d'aluminium de la condition H68 et un brin circulaire compacté.

b) Neutre ou messager - Le conducteur neutre ou messager doit être un conducteur en alliage d'aluminium et un brin circulaire compacté.

Isolement:

Les conducteurs neutres de phase doivent être extrudés avec du polyéthylène (PE) comme isolant.

Liste des spécifications techniques

Conducteur de phase
Surface nominale de la section transversale	mm2	16	16	25	35	50	70	95	120	150	185
Nombre de cœurs		1	3	3	3	3	3	3	3	3	3
Nombre minimum de fils		6	6	6	6	6	12	15	15	30	30
Épaisseur d'isolation nominale	mm	1	1	1.2	1.2	1.4	1.4	1.6	1.6	1.8	2.0
Diamètre du noyau isolé	mm	6.8	6.8	8.5	9.5	11.2	13.0	15.1	16.6	18.4	20.6
Max. Résistance en courant continu à 20°C	Ohm/km	1.91	1.91	1.20	0.868	0.641	0.443	0.320	0.253	0.206	0.164
Courant nominal au vent calme, environnement	Une	61	61	84	104	129	167	209	246	283	332
température = 30°C	Une	61	61	84	104	129	167	209	246	283	332
Température du conducteur = 75°C
Conducteur de messagerie
Surface nominale de la section transversale	mm2	25	25	25	25	35	50	70	70	95	120
Nombre minimum de fils		6	6	6	6	6	6	12	12	15	15
Épaisseur d'isolation nominale	mm	1.2	1.2	1.2	1.2	1.2	1.4	1.4	1.4	1.6	1.6
Diamètre du noyau isolé	mm	8.5	8.5	8.5	8.5	9.5	11.2	13.1	13.1	15.1	16.6
Max. Résistance en courant continu à 20°C	Ohm/km	1.312	1.312	1.312	1.312	0.943	0.693	0.469	0.469	0.349	0.273
Charge de rupture calculée	KN	6.4	6.4	6.4	6.4	8.9	12.1	18.0	18.0	24.2	30.8
Cable terminé
Diamètre global approximatif	mm	15.3	19.0	23.2	25.6	30.0	34.9	40.6	44.1	49.2	54.9
Poids approximatif du câble	Poids de l'appareil	160	290	400	500	680	920	1270	1510	1870	2340
Longueur de l'emballage	m/tambour	1000	1000	1000	1000	1000	1000	500	500	500	500
