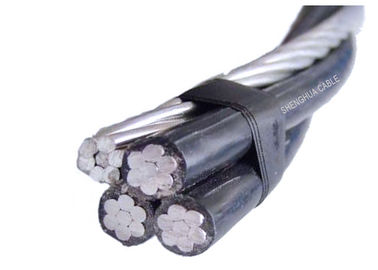

Fil quadruplex isolé par XLPE empaqueté par antenne de cable électrique écologique
1. applications
Les câbles aériens de groupe sont fondamentalement une construction de compromis entre les cables électriques et les conducteurs aériens. Des câbles d'ABC sont particulièrement employés aux secteurs où le coût de réseaux souterrains est élevé. Les paquets peuvent inclure un ou deux conducteurs supplémentaires pour l'éclairage public et commander des paires.
2. Normes
CONDUCTEUR QUADRUPLEX DU SERVICE DROP-ALUMINIUM
ASTM B-231, B-232 et B-399, ICEA S -79-474
ACSR | ||||||||||
Morchuca | 6-Solid | 1,143 | 4,115 | 6,401 | 6-6/1 | 539,772 | 63 | 149 | 229 | 78 |
Chola | 6-7 | 1,143 | 4,674 | 6,960 | 6-6/1 | 539,772 | 71 | 149 | 237 | 78 |
Morgan | 4-Solid | 1,143 | 5,182 | 7,468 | 4-6/1 | 843,667 | 79 | 238 | 344 | 103 |
Hackney | 4-7 | 1,143 | 5,893 | 8,179 | 4-6/1 | 843,667 | 89 | 238 | 356 | 103 |
Palomino | 2-7 | 1,524 | 7,417 | 9,703 | 2-6/1 | 1292,732 | 115 | 377 | 557 | 136 |
Albinos | 1-19 | 1,524 | 8,433 | 11,481 | 1-6/1 | 1610,245 | 171 | 473 | 699 | 158 |
Standardbred | 1/0-7 | 1,524 | 9,347 | 12,395 | 1/0-6/1 | 1986,724 | 192 | 598 | 859 | 182 |
Costena | 1/0-19 | 1,524 | 9,474 | 12,522 | 1/0-6/1 | 1986,724 | 193 | 598 | 862 | 182 |
Chicoteagues | 2/0-7 | 1,524 | 10,516 | 13,564 | 2/0-6/1 | 2404,027 | 217 | 753 | 1060 | 210 |
Grullo | 2/0-19 | 1,524 | 10,643 | 13,691 | 2/0-6/1 | 2404,027 | 220 | 753 | 1063 | 210 |
Jument | 3/0-7 | 1,524 | 11,786 | 14,834 | 3/0-6/1 | 3002,766 | 249 | 951 | 1308 | 242 |
Le Suffolk | 3/0-19 | 1,524 | 11,938 | 14,986 | 3/0-6/1 | 3002,766 | 251 | 951 | 1313 | 242 |
Étalon | 4/0-7 | 1,524 | 13,259 | 16,307 | 4/0-6/1 | 3787,477 | 286 | 1198 | 1622 | 279 |
Appaloosa | 4/0-19 | 1,524 | 13,411 | 16,459 | 4/0-6/1 | 3787,477 | 289 | 1198 | 1627 | 279 |
