câble isolé minéral ignifuge 450/750V dans les bâtiments industriels

Le câble à isolation minérale convient à une utilisation dans les bâtiments industriels, les bâtiments civils, les lignes de transmission et de distribution pour le feu et
systèmes d'urgence.

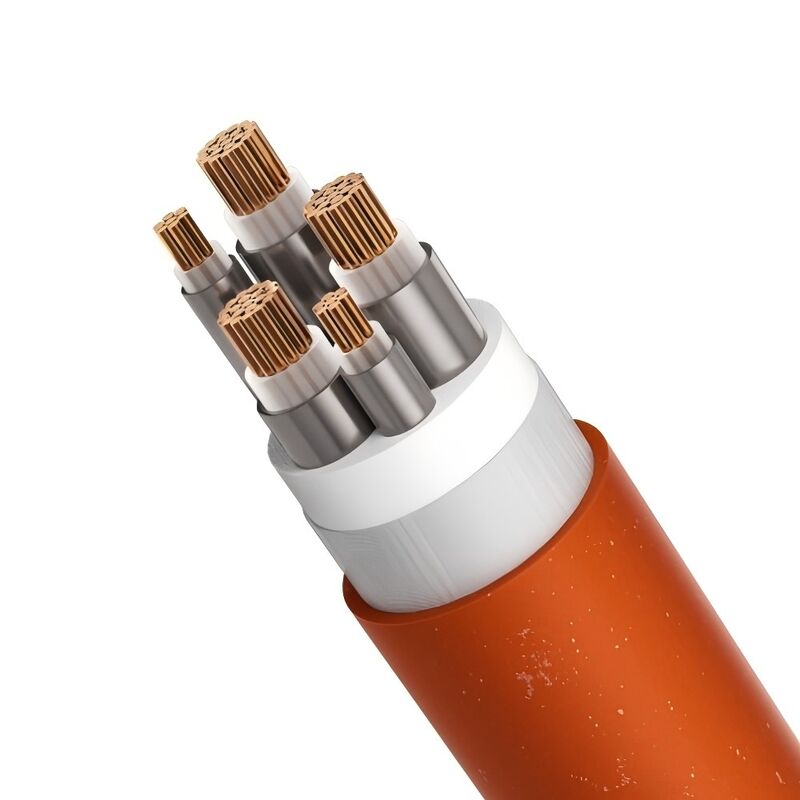

Structure de câble flexible ignifuge

1. Conducteur de câble : il est composé de fils de cuivre toronnés, avec une propriété de flexion favorable

2. Couche d'isolation : elle adopte des matériaux isolants inorganiques résistants aux hautes températures

3. Gaine en cuivre : matériaux en cuivre, par usinage spécial, avec une propriété de flexion favorable.utilisé comme fil PE.

4. Gaine extérieure : elle est fabriquée en matières plastiques à faible dégagement de fumée et non toxique, avec une protection anticorrosion favorable.

Paramètres des câbles à isolation minérale

Modèle de câble souple anti-feu

YTTW

Y : symbole de série

T : conducteur de cuivre

T : gaine en cuivre

W : isolation inorganique

Selon les normes nationales, fils et câbles résistants au feu: test caractéristique de la méthode d'essai au feu, selon GB12666.6 Classe A, brûler au feu avec une température de flamme de 950 ℃ appliquer une tension de 750 V entre phase et phase et entre phase et gaine extérieure, elle doit pouvoir résister pendant 90 minutes sans panne.

Classe B, chignon au feu avec température de flamme 750-800°C, appliquer une tension de 750V entre phase et phase et entre phase et gaine elle doit pouvoir tenir 90 min sans claquage.

2. Selon la norme BS6378, le câble ignifuge flexible satisfait aux exigences suivantes :

Classe A 650 ℃ 3h

Classe B 750 ℃ ​​3h

Classe C 950 ℃ 3h

Classe S 950 ℃ 20min

1. Excellente propriété ignifuge, la cote ignifuge satisfait non seulement la norme nationale GB1266.6 : catégorie A 950 ℃ 90 min, mais répond également à la norme britannique BS 187-1994 : classe A 650 ℃ 3h : classe B 750 ℃ ​​3h ;classe C 950 ℃ 3h pendant ce temps, il est également capable de résister à la pulvérisation d'eau ou à la grève mécanique;

2. Longue longueur continue : la longueur peut satisfaire la demande de longueur d'alimentation malgré un câble monoconducteur ou multiconducteur, et la longueur continue de chaque câble peut atteindre 1 000 m.

3. Grande section transversale, la section du câble unipolaire atteint 630 mm2 et celle du câble multiconducteur atteint 70 mm2.

4. Propriété de flexibilité, le câble peut être enroulé sur la bobine de câble avec le rayon de courbure 6-10D, (D est le diamètre extérieur du câble) :

5. Non-toxicité sans fumée lors de la combustion, il adopte des matériaux inorganiques (matériaux non inflammables) pour l'isolation sa combustion ne produirait aucun gaz nocif ou secondaire

la pollution c'est un produit de protection de l'environnement ;

6. Capacité de surcharge élevée, le câble a non seulement une capacité de transport de courant élevée, mais a également une grande capacité de surcharge.Selon les exigences de câblage, la température de surface du câble est généralement de 70 ℃ s'il ne sera pas touché ou n'entrera pas en contact avec des matériaux de construction inflammables, la température de la gaine du câble peut être augmentée à 105 ℃.En cas de surcharge, la température de travail à long terme du câble ignifuge peut atteindre 250 ℃ ;

7. Propriété de résistance à la corrosion, ignifuge à isolation organique nécessite parfois un tube en plastique ou un tube ou un tube en fer, le tube en plastique est susceptible de se détériorer et le tube en fer est susceptible de rouiller ou de s'éroder, mais le câble ignifuge a une gaine en cuivre et le tube est nécessaire- moins, en outre, la gaine de cuivre a une résistance à la corrosion favorable.

8. Sans interférence électromagnétique lors du câblage dans le même arbre vertical avec le fil d'information et le fil de commande en raison du blindage de la gaine de cuivre, le câble ignifuge n'interférerait pas avec les fils ou câbles simples et de commande ;

9. Appareil d'extinction normalement en flamme, il réduit les dommages causés par le feu, appareil d'extinction normalement en flamme, il réduit les dommages causés par le feu.En outre, il est fiable pour la sécurité du personnel, car sa gaine en cuivre est une sorte de bon conducteur, est le meilleur fil PE mis à la terre et couvre l'ensemble du câble, la durée de vie pouvant aller jusqu'à 100 ans ;

10. Longue durée de vie, résistance aux températures élevées et résistance à la dégradation du matériau isolé inorganique, sa durée de vie est plusieurs fois supérieure à celle des câbles isolés organiques. Dans des conditions de travail normales, sa durée de vie peut être aussi longue que celle des bâtiments ;

11. Le transport et l'emballage des câbles ignifuges flexibles, y compris les raccords d'installation, sont simples, presque identiques à ceux des câbles généraux ;

12. Efficacité économique favorable, due à des processus de fabrication avancés et à une installation simple, le coût global d'un câble flexible ignifuge est bien inférieur à celui d'un câble à isolation minérale dans les mêmes conditions.
