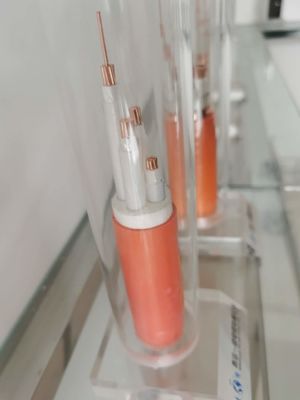

Résistant à hautes températures de câble gainé de cuivre isolé par minerai de BBTRZ MICC
Câble gainé de cuivre à isolation minérale Détails rapides
Paramètres des câbles gainés de cuivre à isolation minérale
Nominal Traverser section |
Extérieur Diamètre environ. |
Poids du câble env. | Chute de tension | mini pliant rayon |
|
Monophasé | Trois phases | ||||
mm2 | millimètre | kg/km | V/A.km | V/A.km | millimètre |
3 × 1,5 | 10.7 | 273.3 | 30,8 | 26,7 | 160,5 |
3 × 2,5 | 11.6 | 319.4 | 18.9 | 16.4 | 174,0 |
3 x 4 | 12.5 | 398.3 | 11.8 | 10.2 | 187,5 |
3 x 6 | 13.7 | 479,9 | 7.9 | 6,81 | 205.5 |
3 x 10 | 17.3 | 636.1 | 4.7 | 4.05 | 259,5 |
3 x 16 | 19.5 | 846.8 | 2,94 | 2,55 | 292.5 |
3 × 25 | 22.3 | 1 192,9 | 1,87 | 1.62 | 334,5 |
3 x 35 | 25.2 | 1 518,8 | 1,35 | 1.17 | 378,0 |
3 x 50 | 28.6 | 1 950,5 | 1.01 | 0,87 | 429.0 |
3 x 70 | 32,7 | 2 629,9 | 0,71 | 0,61 | 490.5 |
3 × 95 | 37.1 | 3 588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4 379,3 | 0,43 | 0,371 | 613.5 |
Câble à isolation minérale MICC - Construction matérielle
• Une gaine extérieure constituée d'un tube de cuivre continu sans soudure avec un point de fusion de 1 083 deg C
• Un isolant en oxyde de magnésium avec un point de fusion de 2 800 deg C
• Conducteurs en cuivre électrolytique à 99,9 % avec un point de fusion de 1 083 deg C
AVANTAGE
• Pliable
• Mécaniquement supérieur
• Ignifuge
• Imperméable
• Antidéflagrant
• Résistant aux radiations
• Plus léger
• Peut fonctionner à basse température
Avantages du câble minier
1. Propriété de résistance à la corrosion, ignifuge à isolation organique nécessite parfois un tube en plastique ou un tube ou un tube en fer, le tube en plastique est susceptible de se détériorer et le tube en fer est susceptible de rouiller ou de s'éroder, mais le câble ignifuge a une gaine en cuivre et le tube est nécessaire- moins, en outre, la gaine de cuivre a une résistance à la corrosion favorable.
2. Sans interférence électromagnétique lors du câblage dans le même arbre vertical avec le fil d'information et le fil de commande en raison du blindage de la gaine de cuivre, le câble ignifuge n'interférerait pas avec les fils ou câbles simples et de commande ;
3. Appareil d'extinction normalement en flamme, il réduit les dommages causés par le feu, appareil d'extinction normalement en flamme, il réduit les dommages causés par le feu.En outre, il est fiable pour la sécurité du personnel, car sa gaine en cuivre est une sorte de bon conducteur, est le meilleur fil PE mis à la terre et couvre l'ensemble du câble, la durée de vie pouvant aller jusqu'à 100 ans ;
4. Longue durée de vie, résistance aux températures élevées et résistance à la dégradation du matériau isolé inorganique. Sa durée de vie est plusieurs fois supérieure à celle des câbles isolés organiques. Dans des conditions de travail normales, sa durée de vie peut être aussi longue que celle des bâtiments ;
Nous fournissons la gamme complète de revêtements extérieurs LSF (Low Smoke & Fume).
Utilisé à des fins d'identification lorsque les câbles sont acheminés à la surface des murs ou des plaques de chemins de câbles.Ils sont généralement de couleur rouge pour la protection contre les incendies ou orange standard.Nous pouvons également fournir une gamme d'autres couleurs sur demande.
