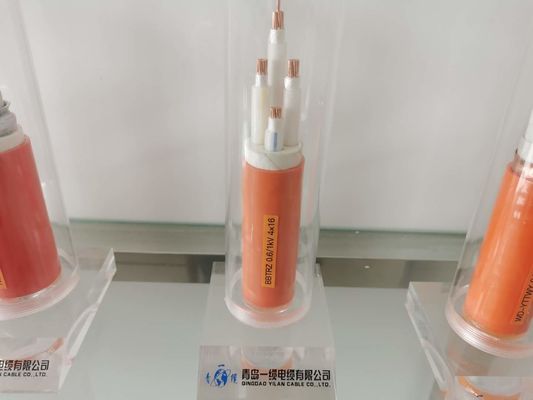

L'aluminium de cuivre de noyau a engainé le câble isolé minéral flexible
1. Conducteur : Il est fait de câblages cuivre échoués avec bon pliant la représentation.
2. Isolation : Utilisez les isolants inorganiques résistants et non-combustibles à hautes températures.
3. Coquille en métal : fait de l'alliage d'aluminium.
4. Gaine externe : Employez favorable à l'environnement, vieillissement-résistant, temps-résistant, la bas-fumée, et les matériaux sans halogène de gaine.
5. Approprié à la pose d'intérieur et extérieure, capable résister aux forces mécaniques externes.
Méthode de choix
1. Dans les cas suivants, des câbles isolés minéraux flexibles avec les gaines en plastique devraient être employés :
Le câble est placé dans un environnement qui corrode la gaine de cuivre.
Les câbles sont enterrés directement ou étendus par des tuyaux.
Les câbles sont étendus dans les espaces non techniques des bâtiments et ont des conditions esthétiques. Là où il y a une condition de lutte anti-incendie, une clôture en plastique sans halogène et de bas-fumée devrait être employée.
Nominal
Croix
section |
Externe
Diamètre
approximativement. |
Poids de câble approximativement. |
Chute de tension |
Mini
recourbement
rayon |
| Monophasé |
Triphasé |
| mm2 |
millimètre |
kg/km |
V/A.km |
V/A.km |
millimètre |
| 3 x 1,5 |
10,7 |
273,3 |
30,8 |
26,7 |
160,5 |
| 3 x 2,5 |
11,6 |
319,4 |
18,9 |
16,4 |
174,0 |
| 3 x 4 |
12,5 |
398,3 |
11,8 |
10,2 |
187,5 |
| 3 x 6 |
13,7 |
479,9 |
7,9 |
6,81 |
205,5 |
| 3 x 10 |
17,3 |
636,1 |
4,7 |
4,05 |
259,5 |
| 3 x 16 |
19,5 |
846,8 |
2,94 |
2,55 |
292,5 |
| 3 X.25 |
22,3 |
1 192,9 |
1,87 |
1,62 |
334,5 |
| 3 x 35 |
25,2 |
1 518,8 |
1,35 |
1,17 |
378,0 |
| 3 x 50 |
28,6 |
1 950,5 |
1,01 |
0,87 |
429,0 |
| 3 x 70 |
32,7 |
2 629,9 |
0,71 |
0,61 |
490,5 |
| 3 x 95 |
37,1 |
3 588,8 |
0,52 |
0,454 |
556,5 |
| 3 x 120 |
40,9 |
4 379,3 |
0,43 |
0,371 |
613,5 |
2. Sélection de spécifications
Déterminez la température de fonctionnement maximum du câble selon le câble étendant l'environnement, choisissez raisonnablement le courant correspondant de câble, et déterminez les caractéristiques de câble.
2,1 : Il y a deux types de câbles isolés minéraux flexibles selon la température de câble
Capacité de chargement : à 70°C
Ampacity à 105°C
2,2 : La capacité de chargement actuelle du câble choisi devrait être conforme à la température de fonctionnement normale de 70 0 C dans les conditions de pose suivantes :
Lignes propres le long des murs, des parenthèses, des toits et des ponts.
Il est conduit ainsi que d'autres types de câbles dans le mêmes pont, axe, fossé de câble, et tunnel de câble.
D'autres endroits où la température de la gaine de câble est trop haute peuvent causer le dommage corporel ou les dommages aux équipments.
2,3 : Placez les câbles dans le pont, le fossé de câble et l'endroit où la machine téléguidée utilise le tuyau. La capacité de chargement actuelle peut être choisie selon la température de fonctionnement normale 105 0 C
. 2,4 : Les caractéristiques des câbles isolés minéraux flexibles devraient être raisonnablement déterminées selon la longueur réelle de la ligne et la longueur de la livraison du câble.
3. Points de conception
3,1 la gaine de cuivre peut être employée comme fil de masse, ainsi fil de PE n'est habituellement pas nécessaire.
3,2 le remplacement des conduits d'autobus par les câbles isolés minéraux flexibles avec de grandes sections transversales peut réduire machiner l'investissement et améliorer la ligne sécurité.
