le métal lourd de PVC 750V a engainé le câble isolé minéral

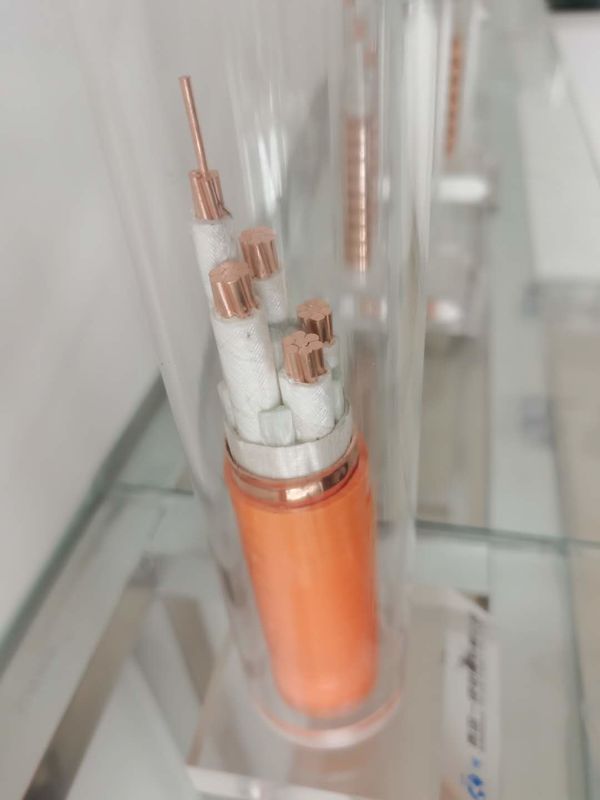

Structure de câble ignifuge flexible

1. Conducteur de câble : il se compose des câblages cuivre échoués, avec la propriété de flexion favorable

2. Couche d'isolation : elle adopte les isolants inorganiques résistants à hautes températures

3. Gaine de cuivre : matériaux de cuivre, par l'usinage spécial, avec la propriété de flexion favorable. utilisé comme fil de PE.

4. Gaine externe : elle est faite de matières plastiques de la non-toxicité de bas-fumée, avec la protection contre la corrosion favorable.

Modèle de câble ignifuge flexible

YTTW

Y : symbole de série

T : Conducteur de tonnelier

T : Gaine de cuivre

W : Isolation inorganique

Selon les normes nationales, le fil résistant au feu et le câble : essai caractéristique de méthode d'essai de feu, selon GB12666. 6 la classe A, brûlure en feu avec la température 950℃ de flamme appliquent la tension de 750V entre la phase et la phase et entre la phase et la gaine externe il devrait pouvoir résister pour 90min sans panne.

La classe B, petit pain en feu avec le ° C de la température 750-800 de flamme, appliquent la tension de 750V entre la phase et la phase et entre la phase et la gaine il devrait pouvoir résister pour la minute 90 sans panne.

2. Selon le BS6378, le câble ignifuge flexible répond aux exigences suivantes :

Classez 650 un ℃ 3h

℃ 3h de la classe B 750

℃ 3h de la classe C 950

℃ 20min de la classe S 950

1. L'excellente propriété ignifuge, l'estimation ignifuge satisfait non seulement le GB1266.6 standard national : la minute du ℃ 90 de la catégorie A 950, hutte rencontrent également les BS standard BRITANNIQUES 187-1994 : Classe un 650℃ 3h : classe B 750℃ 3h ; le ℃ 3h de la classe C 950 en attendant, il peut également résister à la pulvérisation de l'eau ou à la grève mécanique ;

2. Longue longueur continue : la longueur peut satisfaire la demande de longueur de l'alimentation d'énergie malgré le multiconducteur à un noyau ou de câble, et la longueur continue de chaque câble peut être tant que M. 1000.

3. La grande section, le secteur sectionnel des portées 630mm2 de câble unipolaire et celui du multiconducteur de câble atteint 70 mm2.

4. La propriété de la flexibilité, le câble peut être enroulée sur le reeI de câble avec le rayon de cintrage 6-10D, (D est le diamètre extérieur du câble) :

5. Non-toxicité sans fumée en brûlant, il adopte les matériaux inorganiques (matériaux ininflammables) pour l'isolation que sa combustion ne produirait aucun gaz néfaste ou secondaire

pollution c'est un produit de protection de l'environnement ;

6. La capacité de surcharge élevée, le câble non seulement est haute dans la capacité de chargement actuelle, mais a également la grande capacité de surcharge. Selon les conditions de câblage, la température d'as de ressac du câble est habituellement le ℃ 70 si elle ne sera pas touchée ou n'entrera pas en contact avec les matériaux de construction inflammables que la température de la gaine de câble peut être d'intensifier au ℃ 105. En trouvant la surcharge par hasard, la température fonctionnante à long terme du câble ignifuge peut atteindre le ℃ 250 ;

7. La propriété de la preuve de corrosion, ignifuge isolé organique exige le tube en plastique ou le tube ou le tube de fer parfois, le tube en plastique est exposé à détériorer et repasser le tube est susceptible de se rouiller ou éroder, mais le câble ignifuge a la gaine de cuivre et le tube est inutile, en outre, la gaine de cuivre a la résistance à la corrosion favorable.

8. Exempt de la perturbation électromagnétique en câblant dans le même axe vertical avec le fil de l'information et le fil de contrôle en raison de l'armature de la gaine de cuivre le câble ignifuge ne s'y mêlerait pas les fils ou les câbles simples et de contrôle ;

9. Appareillage de Tinguishing normalement en flamme, il réduit des dégâts causés par le feu, s'éteignant l'appareil normalement en flamme, il réduit des dégâts causés par le feu. En outre, il est fiable pour la sécurité de personnel, car sa gaine de cuivre est un genre de bon conducteur, est le meilleur fil mis à la terre de PE et couvre le câble entier, la vie de jusqu'à 100 ans ;

10. Longue durée de vie, résistance à hautes températures et résistance de dégradation de matériel isolé inorganique sa durée de vie est beaucoup de fois de cela des câbles isolés organiques, dans des conditions normales de travail, sa durée de vie peut être tant que cela des bâtiments ;

11. Le transport et l'emballage des câbles ignifuges flexibles comprenant des fittinos d'installation sont simples presque les mêmes que celui des câbles généraux ;

12. L'efficacité économique, dues favorables aux processus de fabrication avancés et au coût global d'installation simple de câble ignifuge flexible est beaucoup iower que cela du câble isolé minéral dans les mêmes conditions.

Caractéristiques électriques de câble ignifuge flexible

1. Tension évaluée : 0.6/1kV
2. Tension locale évaluée : charge légère 500V, charge lourde 750V ;
3. Courant évalué : 25-1800 à un noyau A ; 16-500A multinucléaire
4. Résistance d'isolation : resistance≥ 1000MΩ d'isolation par kilomètre. longueur de câble moins de 100m, puis le ≥ 10000 MΩ de résistance d'isolation
5. Tension de tenue de fréquence de puissance : appliquez la tension de 2000V et 2500 V entre la phase et la gaine de cuivre des câbles de 500V et le 750V respectivement, ils devraient pouvoir résister pour la minute 15 sans être décomposée.
