Câble isolé minéral flexible de basse série de la fumée BTTZ

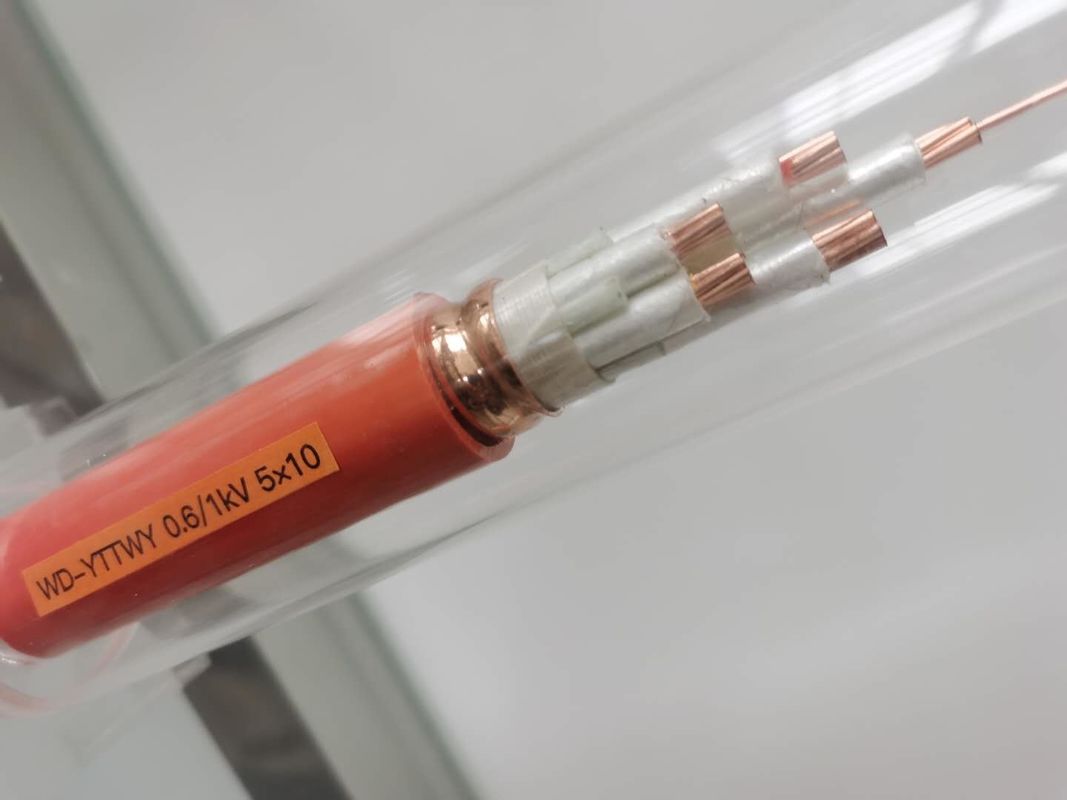

Structure de câble ignifuge flexible
1. Conducteur de câble : il se compose des câblages cuivre échoués, avec la propriété de flexion favorable
2. couche d'isolation : elle adopte les isolants inorganiques résistants à hautes températures
3. gaine de cuivre : matériaux de cuivre, par l'usinage spécial, avec la propriété de flexion favorable. utilisé comme fil de PE.
4. gaine externe : elle est faite de matières plastiques de la non-toxicité de bas-fumée, avec la protection contre la corrosion favorable.
Nominal Croix section |
Externe Diamètre approximativement. |
Poids de câble approximativement. | Chute de tension | Mini recourbement rayon |
|
Monophasé | Triphasé | ||||
mm2 | millimètre | kg/km | V/A.km | V/A.km | millimètre |
3 x 1,5 | 10,7 | 273,3 | 30,8 | 26,7 | 160,5 |
3 x 2,5 | 11,6 | 319,4 | 18,9 | 16,4 | 174,0 |
3 x 4 | 12,5 | 398,3 | 11,8 | 10,2 | 187,5 |
3 x 6 | 13,7 | 479,9 | 7,9 | 6,81 | 205,5 |
3 x 10 | 17,3 | 636,1 | 4,7 | 4,05 | 259,5 |
3 x 16 | 19,5 | 846,8 | 2,94 | 2,55 | 292,5 |
3 X.25 | 22,3 | 1 192,9 | 1,87 | 1,62 | 334,5 |
3 x 35 | 25,2 | 1 518,8 | 1,35 | 1,17 | 378,0 |
3 x 50 | 28,6 | 1 950,5 | 1,01 | 0,87 | 429,0 |
3 x 70 | 32,7 | 2 629,9 | 0,71 | 0,61 | 490,5 |
3 x 95 | 37,1 | 3 588,8 | 0,52 | 0,454 | 556,5 |
3 x 120 | 40,9 | 4 379,3 | 0,43 | 0,371 | 613,5 |
3 x 150 | 45,5 | 5 284,9 | 0,36 | 0,313 | 682,5 |
Selon les normes nationales, le fil résistant au feu et le câble : essai caractéristique de méthode d'essai de feu, selon GB12666. 6 la classe A, brûlure en feu avec la température 950℃ de flamme appliquent la tension de 750V entre la phase et la phase et entre la phase et la gaine externe il devrait pouvoir résister pour 90min sans panne.
La classe B, petit pain en feu avec le ° C de la température 750-800 de flamme, appliquent la tension de 750V entre la phase et la phase et entre la phase et la gaine il devrait pouvoir résister pour la minute 90 sans panne.
Selon le BS6378, le câble ignifuge flexible répond aux exigences suivantes :
Classez 650 un ℃ 3h
℃ 3h de la classe B 750
℃ 3h de la classe C 950
℃ 20min de la classe S 950
Tension évaluée : 0.6/1kV
Tension locale évaluée : charge légère 500V, charge lourde 750V ;
Courant évalué : 25-1800 à un noyau A ; 16-500A multinucléaire
Résistance d'isolation : resistance≥ 1000MΩ d'isolation par kilomètre. longueur de câble moins de 100m, puis le ≥ 10000 MΩ de résistance d'isolation
Tension de tenue de fréquence de puissance : appliquez la tension de 2000V et 2500 V entre la phase et la gaine de cuivre des câbles de 500V et le 750V respectivement, ils devraient pouvoir résister pour la minute 15 sans être décomposée.
