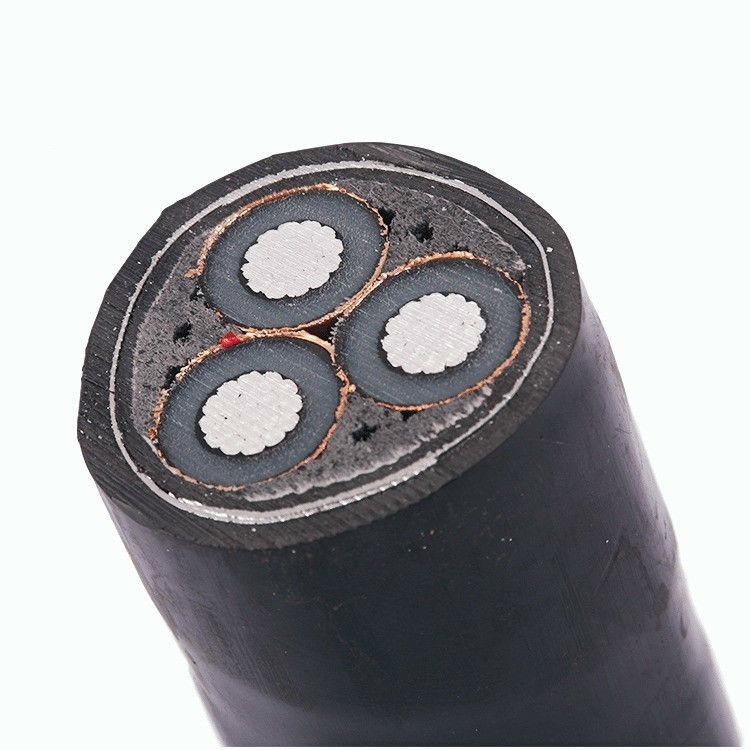

Cable électrique moyen de tension de cable électrique de PVC
Application de câble isolé de PVC :
Utilisé dans le transport d'énergie et les systèmes de distribution de 35kV et ci-dessous.
Généralement utilisé dans le courant électrique, la construction, l'exploitation, la métallurgie, le produit pétrochimique et d'autres domaines
Complètement remplacer les cables électriques papier-isolés imprégnés d'huile et exécuter des communications partielles de remplacement
Le PVC a isolé le cable électrique
Le polyéthylène réticulé/les fils isolés par polychlorure de vinyle capot la série de produit de fil, et sa température fonctionnante est
Il varie selon le matériel d'isolation, principalement 70 degrés et 90 degrés de température.
Selon le type de conducteur, y compris le PVC/XLPE d'âme massive a isolé des fils,
Le PVC vertical/XLPE a isolé les fils, PVC/XLPE a isolé des fils de différentes couleurs.
Selon sa forme, il inclut les fils plats de différentes couleurs, les fils ronds, etc.
Codé selon son nombre de noyau, y compris le fil à un noyau, le fil multinucléaire et d'autres différentes couleurs.
Paramètres techniques :
| Section transversale |
Conducteur |
Conducteur Screen |
Isolation |
Écran sur enveloppe isolante |
Écran métallique |
Enveloppe intérieure |
Armure |
Couche d'écran non. |
Gaine externe |
Diamètre global |
Câble cuivre |
Câble en aluminium |
| mm2 |
millimètre |
millimètre |
millimètre |
millimètre |
millimètre |
millimètre |
millimètre |
|
millimètre |
millimètre |
kg/km |
kg/km |
| 50 |
8,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,0 |
0,8 |
2 |
4 |
86 |
8906 |
7997 |
| 70 |
10 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
90 |
9944 |
8671 |
| 95 |
11,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,1 |
0,8 |
2 |
4 |
94 |
11112 |
9375 |
| 120 |
13 |
0,8 |
10,5 |
0,8 |
0,1 |
2,2 |
0,8 |
2 |
4 |
97 |
12253 |
10059 |
| 150 |
14,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
101 |
13557 |
10800 |
| 185 |
16,2 |
0,8 |
10,5 |
0,8 |
0,1 |
2,3 |
0,8 |
2 |
4 |
105 |
15059 |
11645 |
| 240 |
18,4 |
0,8 |
10,5 |
0,8 |
0,1 |
2,4 |
0,8 |
2 |
4 |
110 |
17249 |
12837 |
| 300 |
20,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,5 |
0,8 |
2 |
5 |
115 |
19603 |
14061 |
| 400 |
23,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,6 |
0,8 |
2 |
5 |
122 |
23151 |
15874 |
| 500 |
26,5 |
0,8 |
10,5 |
0,8 |
0,1 |
2,8 |
0,8 |
2 |
5 |
129 |
27045 |
17807 |
Fonction d'utilisation :
1. Tension évaluée : Uo/U : 26/35kV, 21/35kV, 12/20 kilovolt (24 kilovolts), 8,7/10kV, 8,7/15kV, 6/6kV, 6/10kV.
2. Nombre de noyaux : noyau à un noyau et triple.
3. La température fonctionnante maximale permise du conducteur pour le travail à long terme est 90oC. Dans un état de court-circuit (la plus longue durée ne dépasse pas 5 secondes). La température maximale du conducteur ne dépasse pas 250.
4. La résistance de C.C du conducteur répond aux exigences de GB/T3956-1997.
5. La température ambiante ne devrait pas être inférieure à 0 en s'étendant. Autrement, elle devrait être préchauffée.
6. Il n'y a aucune limite horizontale de baisse en étendant des câbles. Le rayon de cintrage du câble sensible de trois-noyau ne devrait pas être moins de 12 fois le diamètre extérieur du câble.
7. Essai fonctionnant de tension de fréquence :
Pour des câbles avec l'Uo de 3.6kV ou s'abaisser : 2.5Uo + 2kV/5min sans piqûre.
Pour des câbles avec l'Uo de 3.6kv~18kV : 3.5Uo/5min sans piqûre.
Pour des câbles avec l'Uo de 21kV et de 26 kilovolts : 2.5Uo/30min, aucune piqûre.
8. Essai partiel de décharge : La capacité de décharge du câble à 1.73Uo ne devrait pas dépasser 10pC.
