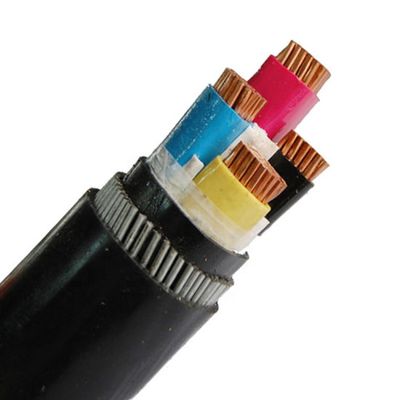

90 câble ignifuge de noyau du degré 4
Introduction ignifuge de câble
La méthode généralement utilisée pour les câbles ignifuges est d'ajouter les halogénures et les oxydes métalliques halogénés aux matériaux tels que l'isolation, la gaine et le remplissage. L'évaluation de la perspective du retardancy de flamme est une excellente méthode.
Champ d'application :
Les cables électriques isolés par polychlorure de vinyle conviennent à la réparation dans C.A. 50HZ, transmission évaluée de la tension 0.6/1kV et lignes de distribution.
XLPE a isolé des cables électriques a beaucoup d'avantages comparés aux câbles isolés de papier isolée et de PVC. Les câbles réticulés de polyéthylène ont les propriétés électriques élevées, propriétés mécaniques, propriétés vieillissantes thermiques, résistance de fissuration de stress environnemental, résistance à la corrosion chimique, structure simple, utilisation facile, et ne sont pas limités par de grandes différences de couche. Peut être employé pendant longtemps à 90 degrés de haute température
| Secteur de section nominal (mm2) |
Noyau de cuivre |
Noyau en aluminium |
Secteur de section nominal (mm2) |
Noyau de cuivre |
Noyau en aluminium |
| 1,5 |
12,1 |
18,1 |
95 |
0,193 |
0,32 |
| 2,5 |
7,41 |
12,1 |
120 |
0,153 |
0,253 |
| 4 |
4,61 |
7,41 |
150 |
0,124 |
0,206 |
| 6 |
3,08 |
4,61 |
185 |
0,099 |
0,164 |
| 10 |
1,83 |
3,08 |
240 |
0,0754 |
0,125 |
| 16 |
1,15 |
1,91 |
300 |
0,0601 |
0,1 |
| 25 |
0,727 |
1,2 |
400 |
0,047 |
0,778 |
| 35 |
0,524 |
0,868 |
500 |
0,0366 |
0,0605 |
| 50 |
0,387 |
0,641 |
630 |
0,0283 |
0,0469 |
| 70 |
0,268 |
0,443 |
800 |
0,0221 |
0,0367 |
Représentation technique :
1. La température maximale du travail à long terme : ≤90°C
2. La température d'installation : ≥0°C
3. La température de court-circuit la plus élevée (pas plus de 5 secondes) : 250°C
4. Dans le cas de la tension mécanique insuffisante, il ne peut pas être étendu sans chute. Des câbles unipolaires ne peuvent pas être fixés avec du fer étendant des tuyaux ou des outils de fer rond autour du câble
