Le PVC de cuivre de noyau a isolé le câble flexible
Nous sommes situés parmi les fabricants célèbres de fil de PVC en Chine. Les câbles de PVC de basse tension et le PVC ont isolé des câbles que nous fournissons sommes conçus et fabriqués par des experts. Tous nos câbles de PVC répondent aux caractéristiques exigées de l'industrie. En outre, le PVC a isolé des câbles sont faits de conducteurs en aluminium et de cuivre, qui se conforment à de diverses normes internationales. En outre, nos câbles de PVC sont identifiés en menant les sociétés de conseil électriques.
Application
Les câblages cuivre recuits avec l'isolation de PVC conviennent aux appareils électroménagers se reliants, aux petites machines-outils, aux instruments et au matériel d'éclairage électrique, et sont très utilisés comme connecteurs pour des conducteurs, l'éclairage, le matériel électrique, des instruments et l'équipement de télécommunication.
Paramètres techniques :
| Section transversale | Conducteur | Conducteur Screen | Isolation | Écran sur enveloppe isolante | Écran métallique | Enveloppe intérieure | Armure | Couche d'écran non. | Gaine externe | Diamètre global | Câble cuivre | Câble en aluminium |
| mm2 | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | kg/km | kg/km | |
| 50 | 8,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,0 | 0,8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0,8 | 10,5 | 0,8 | 0,1 | 2,2 | 0,8 | 2 | 4 | 97 | 12253 | 10059 |
| 150 | 14,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16,2 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,4 | 0,8 | 2 | 4 | 110 | 17249 | 12837 |
| 300 | 20,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,5 | 0,8 | 2 | 5 | 115 | 19603 | 14061 |
| 400 | 23,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,6 | 0,8 | 2 | 5 | 122 | 23151 | 15874 |
| 500 | 26,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,8 | 0,8 | 2 | 5 | 129 | 27045 | 17807 |
Détails de construction
conducteur
Le conducteur est fait en catégorie électrolytique en aluminium/cuivre, en conformité avec EST : 8130 : 1984 classe 1 et normes de la classe 2
Isolation (EST : 5831-1984)
Type A de PVC : Isolation générale pour les câbles fixes d'installation.
Type C de PVC : Isolation (heure) résistante à la chaleur.
Reconnaissance de noyau
Le fil de noyau est identifié par les différentes couleurs suivantes :
À un noyau : rouge, jaune, bleu, noir ou toute couleur selon les besoins des clients

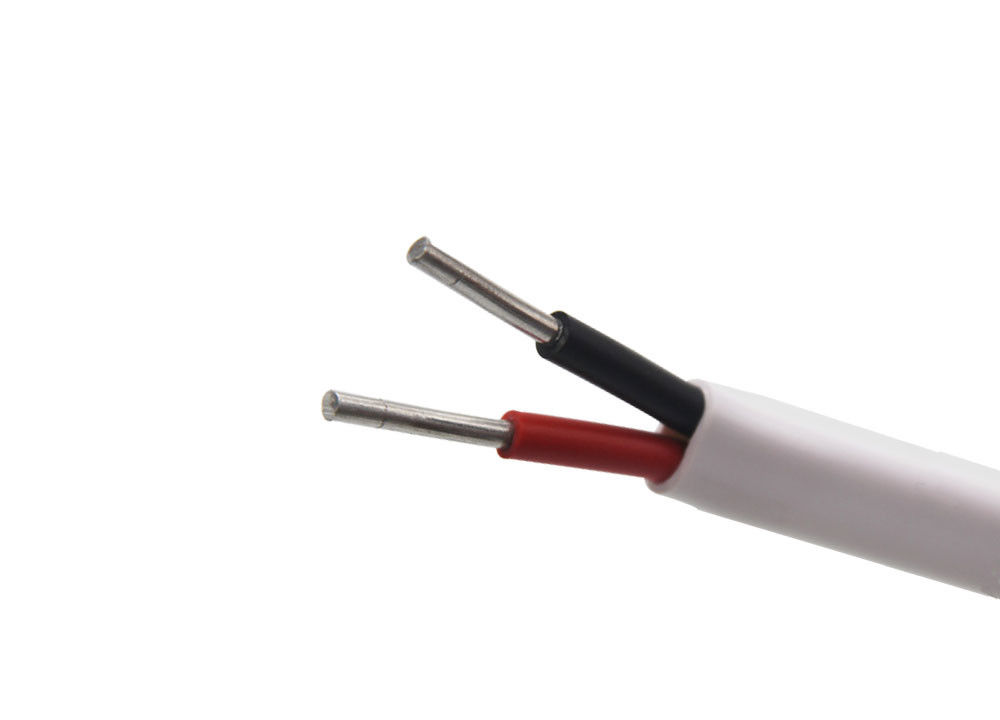

Deux noyaux : rouge et noir
Trois noyaux : rouge, jaune et bleu
Trois et demi noyaux : noyaux neutres rouges, jaunes, bleus et noirs.
Noyau de quadruple : rouge, jaune, bleu et noir
câble de Cinq-noyau : rouge, jaune, bleu, noir et gris.
Six noyaux et en haut : les deux noyaux adjacents (compte et direction) dans chaque couche sont bleus et jaunes, et le repos sont gris. Le même ordre comme ci-dessus, et l'impression indélébile des nombres de noyau, ou tous les noyaux de la même couleur ont une couleur numérotée indélébile de contraste sur chaque noyau. D'autres couleurs étaient conformes aux acheteurs et aux fabricants, avec des codes numériques.
disposition
Selon le modèle de couleurs ci-dessus, empilez les fils de noyau avec les fils droits appropriés.
Enveloppe intérieure
Selon l'accord entre le fournisseur et l'acheteur d'employer les matériaux thermoplastiques, le noyau stratifié est fourni par l'emballage ou l'extrusion. La matière employée devrait être compatible avec l'estimation de la température du câble de PVC.
Armure
L'armure est fournie sur l'enveloppe intérieure pour empêcher des dommages mécaniques. L'armure utilise habituellement le fil d'acier galvanisé ou la ceinture en acier. L'armure devrait être correctement gauchère sur l'enveloppe intérieure. La couverture minimum de l'armure devrait être 90%. En câbles unipolaires utilisés dans des systèmes à C.A., des fils en aluminium durs non magnétiques devraient être employés pour armoring. Si le diamètre de l'enveloppe intérieure ne dépasse pas 13 millimètres (plus considérablement que 13 millimètres), le fil d'acier rond est employé. Utilisez l'armure en acier plate de bande. Différentes tailles des fils ronds peuvent également être fournies selon des conditions spécifiques.
Veste de PVC
La gaine externe devrait être engainée sur l'enveloppe intérieure ou les noyaux empilés. Si une gaine externe est fournie sur le noyau stratifié, l'épaisseur moyenne de la gaine externe devrait être la somme de l'épaisseur nominale de la gaine externe et l'épaisseur minimum de l'enveloppe intérieure a spécifié EST dedans : 1554 (Part-1) - 1988 la gaine spécifique dans la norme.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
