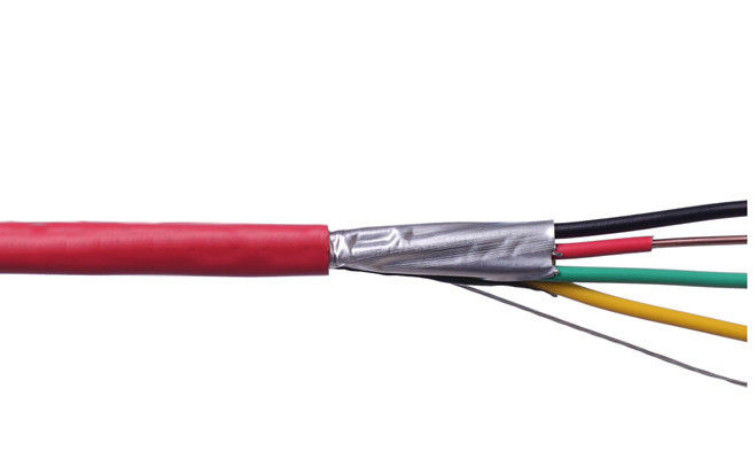

câble résistant au feu de PVC 4×4mm2
Champ d'application
Ces câbles sont employés pour l'alimentation d'énergie dans les systèmes de basse tension d'installation et conviennent à l'installation dans les galeries pour câbles d'intérieur et extérieures, le souterrain, les stations de puissance et d'échange, la distribution locale d'énergie, et les ensembles industriels sans dommages mécaniques.
construction
1. Conducteur
Le conducteur sera conforme la classe 1 ou la classe 2 du cuivre recuit ordinaire ou plaqué de métal ou de l'aluminium simple ou de l'alliage d'aluminium, ou la classe 5 du cuivre ordinaire ou plaqué de métal au CEI 60228
2. Isolation
Le matériel et l'épaisseur de XLPE devraient répondre aux exigences du CEI 60502 ou des BS 5467, et peuvent travailler sans interruption à 90°C.
3. Assemblée/couverture intérieure
La couverture intérieure peut être serrée ou rectifiée. Pour des câbles avec des noyaux ronds, excepté des câbles avec plus de cinq noyaux, on permet seulement l'utilisation de recouvrir les bâches intérieures quand la lacune entre les noyaux a été sensiblement comblée. Avant d'appliquer la couche expulsée de couverture intérieure, on lui permet d'employer un adhésif approprié. Le matériel devrait être compatible avec l'isolant, et la matière employée pour la bâche intérieure et la couche remplissante devrait convenir à la température fonctionnante du câble et compatible avec l'isolant ; pour les câbles sans halogène, la bâche et la couche remplissante intérieures devraient également être les composés sans halogène.
4. Armure
Selon fil d'acier en acier/en aluminium/galvanisé du CEI 60502-1, est enroulé en spirale sur la couverture intérieure, et double bande en aluminium/en acier et câblage cuivre de cuivre/bidon peut également être fabriquée selon des conditions.
No.cores X | Isolation | Nominal | Ø externe | poids | Estimations actuelles dans le℃ de l'air 30 | Les estimations actuelles ont enterré le℃ 20 | résistance maximum de C.C au℃ 20 |
croix-sec. | épaisseur | Gaine | approximativement. | approximativement. | |||
épaisseur | |||||||
millimètre de ² | millimètre | millimètre | millimètre | kilogramme/kilomètre | Ω/km | ||
4×4 | 1 | 1,8 | 14,9 | 339 | 30 | 38 | 4,61 |
4×6 | 1 | 1,8 | 16,1 | 436 | 38 | 48 | 3,08 |
4×10 | 1 | 1,8 | 19,3 | 669 | 53 | 66 | 1,83 |
4×16 | 1 | 1,8 | 21,8 | 953 | 70 | 86 | 1,15 |
4×25 | 1,2 | 1,8 | 26 | 1374 | 94 | 112 | 0,73 |
4×35 | 1,2 | 1,8 | 28,7 | 1810 | 116 | 135 | 0,52 |
4×50 | 1,4 | 1,9 | 29,5 | 2312 | 139 | 161 | 0,39 |
4×70 | 1,4 | 2,1 | 33 | 3105 | 177 | 202 | 0,27 |
4×95 | 1,6 | 2,2 | 38,1 | 4179 | 217 | 240 | 0,19 |
4×120 | 1,6 | 2,4 | 41,1 | 5185 | 254 | 274 | 0,15 |
4×150 | 1,8 | 2,5 | 45,8 | 6414 | 294 | 309 | 0,12 |
4×185 | 2 | 2,7 | 50,5 | 7901 | 337 | 346 | 0,1 |
4×240 | 2,2 | 2,9 | 55,7 | 10249 | 401 | 403 | 0,08 |
4×300 | 2,4 | 3,1 | 63,4 | 13365 | 470 | 459 | 0,06 |
Il y a 3 catégories de lutte anti-incendie à choisir de
La catégorie A est la catégorie ignifuge la plus élevée. C'est-à-dire, l'isolant employé dans le câble, la corde remplissante, la bande de attachement (de protection intérieure)/couche et le matériel sont tous de gaine les matériaux ignifuges.
Excepté des isolants, tous autres matériaux de la classe B sont les matériaux ignifuges.
La catégorie de C seulement le matériel de gaine est ignifuge
Le câble de NH (câble résistant au feu) est un câble construit avec une couche de bande de mica. Même si la peau en plastique est brûlée, la couche réfractaire ne causera pas un court-circuit. En câblant, découpez la couche réfractaire du fil.
Des câbles de LSZH, de LSOH, de LS0H, de LSFH ou d'OHLS (câbles de zéro-halogène de bas-fumée) sont isolés ou des câbles engainés externes sont faits de matériaux sans halogène de bas-fumée, qui aident à réduire les gaz toxiques et corrosifs produits pendant le processus de combustion.
les câbles d'Anti-termite sont des câbles faits en mélangeant des isolants ou des gaines externes à certains matériaux pour empêcher des termites de mordre les câbles.
