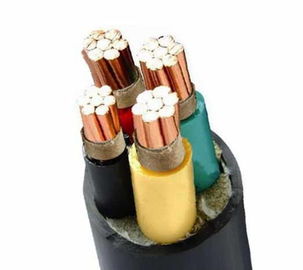

Câble ignifuge XLPE 1kV
Champ d'application
Ces câbles sont utilisés pour l'alimentation électrique des systèmes d'installation basse tension et conviennent à une installation en intérieur et en extérieur, dans des goulottes de câbles, dans des stations souterraines, électriques et centrales, dans la distribution d'énergie locale et dans des installations industrielles sans dommages mécaniques.
construction
1. Chef d'orchestre
Le conducteur doit être de classe 1 ou de classe 2 en cuivre recuit ordinaire ou revêtu de métal ou en aluminium ordinaire ou en alliage d'aluminium, ou de classe 5 en cuivre ordinaire ou revêtu de métal conformément à la norme CEI 60228.
2. Isolation
Le matériau et l'épaisseur du XLPE doivent répondre aux exigences de la norme CEI 60502 ou BS 5467 et peuvent fonctionner en continu à 90°C.
3. Assemblage/couvercle intérieur
Le revêtement intérieur peut être pressé ou meulé. Pour les câbles à âmes rondes, à l'exception des câbles comportant plus de cinq âmes, l'utilisation de revêtements intérieurs superposés n'est autorisée que lorsque l'espace entre les âmes a été substantiellement comblé. Avant d'appliquer la couche de couverture intérieure extrudée, il est permis d'utiliser un adhésif approprié. Le matériau doit être compatible avec le matériau isolant, et le matériau utilisé pour le revêtement intérieur et la couche de remplissage doit être adapté à la température de fonctionnement du câble et compatible avec le matériau isolant ; pour les câbles sans halogène, le revêtement intérieur et la couche de remplissage doivent également être constitués de composés sans halogène.
4. Armure
Selon la norme CEI 60502-1, le fil d'aluminium/acier galvanisé/acier est enroulé en spirale sur le couvercle intérieur, et un double ruban d'aluminium/acier et du fil de cuivre/cuivre étamé peuvent également être fabriqués selon les exigences.
| Nombre de cœurs x |
Isolation |
Nominal |
Ø extérieur |
poids |
Cotes actuelles dans l'air 30℃ |
Les notes actuelles sont enterrées 20℃ |
résistance DC maximale à 20℃ |
| sec-sec. |
épaisseur |
Gaine |
env. |
env. |
| |
|
épaisseur |
|
|
| mm² |
mm |
mm |
mm |
kg/km |
UN |
UN |
Ω/km |
| 4×4 |
1 |
1.8 |
14.9 |
339 |
30 |
38 |
4.61 |
| 4×6 |
1 |
1.8 |
16.1 |
436 |
38 |
48 |
3.08 |
| 4×10 |
1 |
1.8 |
19.3 |
669 |
53 |
66 |
1,83 |
| 4×16 |
1 |
1.8 |
21,8 |
953 |
70 |
86 |
1.15 |
| 4×25 |
1.2 |
1.8 |
26 |
1374 |
94 |
112 |
0,73 |
| 4×35 |
1.2 |
1.8 |
28,7 |
1810 |
116 |
135 |
0,52 |
| 4×50 |
1.4 |
1.9 |
29,5 |
2312 |
139 |
161 |
0,39 |
| 4×70 |
1.4 |
2.1 |
33 |
3105 |
177 |
202 |
0,27 |
| 4×95 |
1.6 |
2.2 |
38.1 |
4179 |
217 |
240 |
0,19 |
| 4×120 |
1.6 |
2.4 |
41.1 |
5185 |
254 |
274 |
0,15 |
| 4×150 |
1.8 |
2.5 |
45,8 |
6414 |
294 |
309 |
0,12 |
| 4×185 |
2 |
2.7 |
50,5 |
7901 |
337 |
346 |
0,1 |
| 4×240 |
2.2 |
2.9 |
55,7 |
10249 |
401 |
403 |
0,08 |
| 4×300 |
2.4 |
3.1 |
63,4 |
13365 |
470 |
459 |
0,06 |
Il existe 3 niveaux de protection incendie parmi lesquels choisir
Le grade A est le grade ignifuge le plus élevé. C'est-à-dire que le matériau isolant utilisé dans le câble, la corde de remplissage, la bande/couche de fixation (tampon intérieur) et le matériau de la gaine sont tous des matériaux ignifuges.
À l'exception des matériaux isolants, tous les autres matériaux de classe B sont des matériaux ignifuges.
Grade C seul le matériau de la gaine est ignifuge
Le câble NH (câble résistant au feu) est un câble construit avec une couche de ruban de mica. Même si la peau en plastique est brûlée, la couche réfractaire ne provoquera pas de court-circuit. Lors du câblage, coupez la couche réfractaire du fil.
Les câbles LSZH, LSOH, LS0H, LSFH ou OHLS (câbles à faible fumée et sans halogène) sont des câbles isolés ou à gaine extérieure fabriqués à partir de matériaux sans halogène à faible fumée, qui contribuent à réduire les gaz toxiques et corrosifs générés pendant le processus de combustion.
Les câbles anti-termites sont des câbles fabriqués en mélangeant des matériaux isolants ou des gaines extérieures avec certains matériaux pour empêcher les termites de mordre les câbles.
