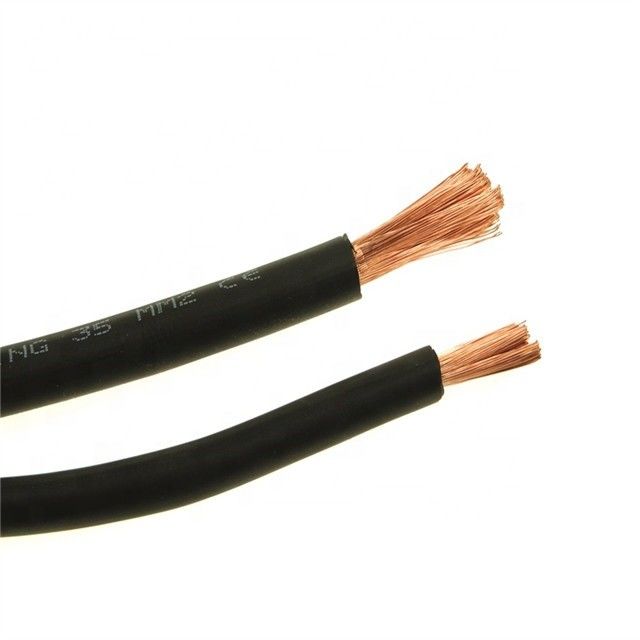

Câble de soudure flexible en caoutchouc de silicone ASTM 400mm2
Description de produit
Application
Le conducteur taux de pression moteur d'en cuivre de 450/750 V a isolé le câble en caoutchouc utilisé pour les appareils électriques, les outils électriques, et les divers appareillages électriques mobiles.
Construction
Conducteur : Câblage cuivre recuit nu flexible ou câblage cuivre bidon
Isolation : Nitrile-Butadiène-PVC ou matériel ou taux de pression moteur en caoutchouc
Gaine : Nitrile-Butadiène-PVC ou matériel en caoutchouc ou CSP
Choix de la veste bleue noire, orange, rouge ou jaune, simple et de double isolés.
Le millimètre CARRÉ classe (style européen) : 10 millimètres carrés à 240 millimètres carrés
L'A.W.G. classe (style nord-américain) : A.W.G. 6 à la MCM 500
Température ambiante large : -55°C à 105°C
Caractéristique
1. tension évaluée U0/U de puissance-fréquence : 450/750V, 300/500V et 300/300V.
2. la température de fonctionnement autorisée maximum du conducteur est 60°C.
3. a laissé la plus basse température fonctionnante est -35°C.
4. le câble en caoutchouc peut être employé aux endroits souillés par d'huile minérale et d'essence et d'huile.
5. D>25mm le rayon de cintrage minimum a lieu avec 6 fois de diamètre de câble.
Le rayon de cintrage minimum de D≤25mmThe a lieu avec 4 fois de diamètre de câble. (D-diamètre du câble) 2.Characteristics
Spécifications
|
Type |
Évalué |
Section transversale |
No. de |
Applications |
|
YQ |
300/300 |
0.3-0.75 |
2-5 |
Utilisé pour l'équipement et les outils électriques portatifs légers |
|
YZ YZW |
300/500 |
1.5-6 |
2-5 |
Utilisé pour différents équipement et outils électriques portatifs |
|
YC |
450/750 |
1.5-120 |
2-5 |
Utilisé pour le divers équipement électrique portatif quel |
|
YH |
- |
10-185 |
1 |
Pour la soudure à l'arc électrique |
Données techniques principales
|
Section nominale secteur (mm2) |
Non/diamètre de toronnage (millimètres) |
Gaine nominale épaisseur (millimètres) |
Diamètre global (millimètres) |
Résistance maximale de conducteur à 20℃ (Ω/km) |
||
|
Mn. |
Maximum. |
Sans étamé |
Avec étamé |
|||
|
10 |
322/0.20 |
1,8 |
7,5 |
9,7 |
1,91 |
1,95 |
|
16 |
513/0.20 |
2,0 |
9,2 |
11,5 |
1,16 |
1,19 |
|
25 |
798/0.20 |
2,0 |
10,5 |
13,0 |
0,758 |
0,780 |
|
35 |
1121/0.20 |
2,0 |
11,5 |
14,5 |
0,536 |
0,552 |
|
50 |
1596/0.20 |
2,2 |
13,5 |
17,0 |
0,379 |
0,390 |
|
70 |
2214/0.20 |
2,4 |
15,0 |
19,5 |
0,268 |
0,276 |
|
95 |
2297/0.20 |
2,6 |
17,0 |
22,0 |
0,198 |
0,204 |
|
120 |
1702/0.30 |
2,8 |
19,0 |
24,0 |
0,161 |
0,164 |
|
150 |
2135/0.30 |
3,0 |
21,0 |
27,0 |
0,129 |
0,132 |
|
185 |
1443/0.40 |
3,2 |
22,0 |
29,0 |
0,106 |
0,108 |
|
240 |
1908/0.40 |
3,8 |
25,0 |
35,0 |
0,0801 |
0,0817 |
Nom modèle du câble en caoutchouc
|
Code de HAR |
LE CEI |
Description |
Tension Conception |
Noyaux |
|
H05RR-F |
60245IEC 53 (YZ) /YZ |
Corde engainée en caoutchouc ordinaire |
300/500V |
2~5 |
|
H05RN-F |
LE CEI 60245 57 (YZW) /YZW |
Polychloroprene ordinaire ou |
300/500V |
2~5 |
|
H07RN-F |
60245 LE CEI 66 (YCW) /YC |
Équivalent lourd d'orother de polychloroprene |
450/750V |
3+1/3+2/4+1 |
|
H01N2-D |
60245 LE CEI 81 (YH) |
Câble engainé en caoutchouc d'électrode de soudure à l'arc |
100/100V |
10-120 |
|
60245 |
polychloroprene ou tout autre synthétique équivalent |
100/100V |
10-120 |
Paquet
Emballage dans la bobine en plastique, bobine de papier, tambour en bois, tambour en bois en acier ou comme exigence de client.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
