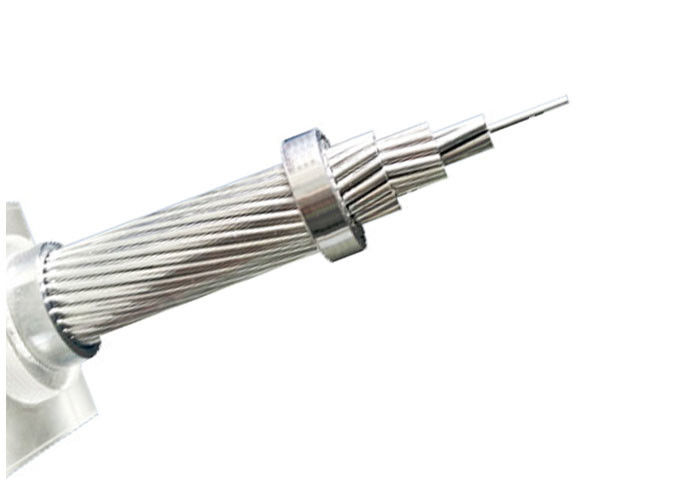

Conducteur aérien Conducteurs multibrins en aluminium renforcés d'acier (ACSR)
Applications
Les torons en aluminium à âme d'acier sont constitués de fils d'aluminium et de fils d'acier, qui conviennent aux lignes aériennes de transmission CA.
Construction
Fils en alliage d'aluminium 1350-H-19, toronnés de manière concentrique autour d'une âme en acier. Le fil central pour ACSR est disponible avec une galvanisation de classe A, B ou C ; Revêtement en aluminium ""aluminisé"" (AZ); Ou recouvert d'aluminium (AW). Une protection supplémentaire contre la corrosion est disponible grâce à l'application de graisse sur le carottier ou à l'infusion de graisse sur l'ensemble du câble.
Code
Nom |
Nominal |
Nombre/Diamètre |
Surface calculée mm2 |
Diamètre mm |
Résistance
≤Ω/km |
Forcer
KN |
Poids
kg/km |
| AWG ou MCM |
Al
mm |
Acier
mm |
Al |
Acier |
Total |
| Turquie |
6 |
6/1.68 |
1/1.68 |
13.29 |
2.19 |
15h48 |
5.04 |
2.1586 |
5.24 |
54 |
| Cygne |
4 |
3/2.12 |
1/2.12 |
21.16 |
3,55 |
24.71 |
6.36 |
1,3557 |
8.32 |
85 |
| Swanate |
4 |
7/1.96 |
1/2.61 |
21.16 |
5h35 |
26.51 |
6.53 |
1,3557 |
10.53 |
100 |
| Moineau |
2 |
6/2.67 |
1/2.67 |
33.61 |
5.61 |
39.22 |
8.01 |
0,8535 |
12h70 |
136 |
| Épargner |
2 |
7/2.47 |
1/3.30 |
33.61 |
8.52 |
42.13 |
8.24 |
0,8535 |
16.11 |
159 |
| Robin |
1 |
6/3.00 |
1/3.00 |
42.39 |
7.10 |
49.49 |
9h00 |
0,6767 |
15h85 |
171 |
| Corbeau |
1/0 |
6/3.78 |
1/3.37 |
53.48 |
8h90 |
62.38 |
10.11 |
0,5364 |
19h32 |
216 |
| Caille |
2/0 |
6/3.78 |
1/3.78 |
67.42 |
11.23 |
78,65 |
11h34 |
0,4255 |
23.62 |
273 |
| Pigeon |
3/0 |
6/4.25 |
1/4.25 |
85.03 |
14h19 |
99.22 |
12h75 |
0,3373 |
29.41 |
343 |
| Manchot |
4/0 |
6/477 |
1/4.77 |
107.23 |
17.87 |
125.10 |
14h31 |
0,2675 |
37.06 |
433 |
| Jaseur |
266,8 |
18/3.09 |
1/3.09 |
135.16 |
7.48 |
142,64 |
15h45 |
0,2133 |
30.27 |
431 |
| Perdrix |
266,8 |
26/2.57 |
7/2.00 |
135.16 |
22h00 |
157.16 |
16h28 |
0,2143 |
50.29 |
546 |
| Autruche |
300 |
26/2.73 |
7/2.12 |
152,00 |
24.71 |
176,71 |
17.28 |
0,1906 |
56.52 |
614 |
| Merlin |
336.4 |
18/3.47 |
1/3.47 |
170,45 |
9h48 |
179,93 |
17.5 |
0,1691 |
38.23 |
544 |
| Linotte |
336.4 |
26/2.89 |
7/2.25 |
170,45 |
21.81 |
198.26 |
18h31 |
0,1699 |
62,71 |
689 |
| Loriot |
336.4 |
30/2.69 |
7/2.69 |
170,45 |
39,81 |
210.26 |
18.83 |
0,1704 |
77.27 |
784 |
| Mésange |
397,5 |
18/3.77 |
1/3.77 |
201.42 |
11.16 |
212,58 |
18h85 |
0,1431 |
43,99 |
642 |
| Bernache cravant |
397,5 |
24/3.27 |
7/2.18 |
201.42 |
26.13 |
227,55 |
19.61 |
0,1438 |
64,69 |
762 |
| Ibis |
397,5 |
26/3.14 |
7/2.44 |
201.42 |
32,77 |
234.19 |
19.88 |
0,1438 |
72.11 |
814 |
| Alouette |
397,5 |
30/2.92 |
7/2.92 |
201.42 |
46,97 |
248.39 |
20h44 |
0,1442 |
88,69 |
927 |
| Pélican |
477 |
18/4.14 |
1/4.14 |
241,68 |
13h42 |
255.10 |
20h70 |
0,1193 |
52.16 |
771 |
| Vaciller |
477 |
24/3.58 |
7/2.39 |
241,68 |
31.29 |
272,97 |
21h49 |
0,1199 |
76,66 |
915 |
| Faucon |
477 |
26/3.44 |
7/2.67 |
241,68 |
39.42 |
281.10 |
21.79 |
0,1199 |
86,65 |
978 |
| Poule |
477 |
30/3.20 |
7/3.20 |
241,68 |
56.39 |
298.07 |
22h40 |
0,1201 |
105.34 |
1112 |
| Balbuzard |
556,5 |
18/4.47 |
1/4.47 |
282,00 |
15.68 |
297,68 |
22h35 |
0,1022 |
60,88 |
899 |
| Perruche |
556,5 |
24/3.87 |
7/2.58 |
282,00 |
36.58 |
318,58 |
23.22 |
0,1027 |
88.22 |
1067 |
| Colombe |
556,5 |
26/3.72 |
7/2.89 |
282,00 |
45,94 |
327,94 |
23h55 |
0,1027 |
101.03 |
1140 |
Nos prestations:
Shanghai Shenghua Cable (Group) Co., Ltd est un fabricant professionnel de fils et de câbles depuis 20 ans en Chine. nous proposons de nombreux types de fils et de câbles, tels que le câble d'alimentation électrique XLPE/PVC, le câble d'alimentation de contrôle, le câble aérien, les câbles ABC, AAC, AAAC, ASCR et le câble solaire PV XLPO/PVC, etc. Nous pouvons produire la norme : ASTM, BS, CSA, IEC, ASMC, DIN selon vos besoins.
À propos de Shenghua :
Le plus grand fabricant de câbles en Chine
Classé n°2 parmi les 10 meilleurs fabricants de câbles
3 usines secondaires classées parmi les 10 meilleures usines de câbles en Chine
Créé en 1950 et trouvé en 1997
21 succursales d'usines à travers la Chine
80--types de câbles disponibles
600 - succursales et bureaux de vente dans le monde entier
5000--Employés
1332000 m2--Espaces totaux
1100000 km--Production annuelle de câbles
10000000000 RMB--Montant des ventes annuelles
