Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
  • Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
  • Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
  • Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
  • Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC
Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC

Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC

Lieu d'origine La Chine
Nom de marque QINGDAO YICABLE CABLE
Certification IEC61089, ASTM B232, EN51082
Détails du produit
Conducteur externe:
Aluminium
Conducteur intérieur:
Acier
Zone transversale:
12mm²~900mm²
Numéro de fils:
7 pièces ~ 73 pièces
Isolation:
NON
Taper:
haute tension
Application:
Système d'alimentation aérien
Mettre en évidence:

aaac conductor

,

acsr conductor

Conditions de paiement et d'expédition
Quantité de commande min
0.5KM
Prix
0.10-10.99USD/m
Détails d'emballage
Tambour ou tambour métallique en bois
Délai de livraison
15Days ou plus
Conditions de paiement
LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement
1000KM PAR MOIS
Description du produit

La configuration concentrique a échoué la haute tension de conducteur nu AAC AAAC ACSS/TW ACCC





  • Lieu d'origine : Shanghai, Chine (continentale)
  • Nom de marque: SHAN, OEM
  • Numéro de modèle : conducteur aérien ACSR, AAC, AAAC, ACSS/TW, ACCC, AACSR, ACAR
  • Matériau isolant : conducteur nu
  • Type : Aérien, moyenne tension, haute tension, conducteur nu basse tension
  • Application : Ligne de distribution aérienne, ligne de distribution de conducteur aérien et ligne de transmission
  • Matériau du conducteur : aluminium ou alliage d'aluminium, aluminium, alliage d'aluminium, acier, noyau de carbone
  • Veste : conducteur nu
  • Nom du producteur : Conducteur aérien ACSR AAC AAAC ACSS ACCC ACAR Conducteur nu
  • Isolation : conducteur nu sans isolation
  • Utilisation : Grille d'État, centrale électrique, ligne de transmission, ligne aérienne
  • Norme : BS, ASTM, CEI
  • port d'embarquement : Shanghai
  • Certificats : ISO, CCC, KEMA
  • Haute qualité : PICC assuré







Application

Le conducteur nu:AAC,AAAC,ACSR,AACSR,ACAR et acier galvanisé avecire, sont utilisés dans les installations électriques aérienneslignes de transport et de distribution d'énergie avec différentes tensions.

Construction : fils nus en alliage d'aluminium 1350-H19, toronnés de manière concentrique autour d'un fil central en acier galvanisé de classe A. L'ACSR se compose d'un noyau en acier galvanisé de 1 fil, 7 fils, 19 fils, etc. entouré de couches concentriques de fil d'aluminium.


Normes

Notre conducteur nu peut atteindre ou dépasserl'article des normes internationales de câble, telles que :CEI 61089, BS 215 partie 1(AAC), BS 215 partie 2, BS 324201 (AAAC), DIN 48201 partie 5 (AAC), DIN 48204, ASTM B231(AAC), ASTM B232(ACSR), BS EN 50182, BS EN 50183(AAAC), GB/T1179-2008. Aussinous acceptons l'OEM et le nouveau câble de conception en tant que clients.

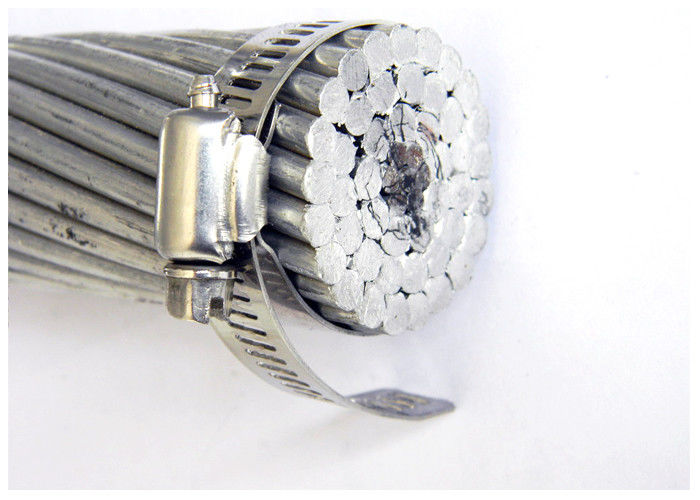

Concentric Lay Stranded Bare Conductor High Voltage AAC AAAC ACSS/TW ACCC 0








Spécification

1. Conducteur en aluminium

2. Concentrique-Lay-Bronné

3. Acier revêtu renforcé

4. Normes ASTM, BS, CSA, DIN, CEI, etc.


Suivant les normes américaines (ASTM)

Fil d'aluminium B-230, 1350-H19 à des fins électriques

Conducteurs en aluminium B-231, à pose concentrique

Conducteurs en aluminium B-232, à brins concentriques, renforcés d'acier revêtu (ACSR)

Fil à âme en acier revêtu d'aluminium B-341 pour conducteurs en aluminium, renforcé d'acier (ACSR/AZ)

Fil à âme en acier zingué B-498 pour conducteurs en aluminium, renforcé d'acier (ACSR/AZ)










Taper Description Nombre de fils Zone de section
(mm2)
CAA Conducteur entièrement en aluminium 7~127 16~1500
AAAC Conducteur entièrement en alliage d'aluminium 7~91 17 ~ 13h00
ACSR Conducteurs en aluminium
Acier renforcé		 7~103 16~1250
AACSR Conducteurs en alliage d'aluminium
Acier renforcé		 7~103 16~1250
ACAR/AW Conducteurs en aluminium
Alliage d'aluminium renforcé		 7~103 16~1250
ACSW/S Conducteurs en aluminium
Fil/brin d'acier recouvert d'aluminium		 7~103 16~1250
GSW Fil d'acier galvanisé 3/2,64~37/4,55 16,41 ~ 765,99















ACSR


    Superficie totale   Toronnage et fil Environ   Poids   Nominal Max. CC
Nom de code Nominal Al. St. Total Diamètre Dans l'ensemble       Rupture Résistance à
  AWG ou       Al. St. Diamètre Al. St. Total Charger 20℃
  MCM mm2 mm2 mm2 mm mm mm kg/km kg/km kg/km kN Ω/km
Turquie 6 13.29 2.19 15h48 6/1.68 1/1.68 5.04 37 17 54 5.24 2.1586
Cygne 4 21.16 3,55 24.71 3/2.12 1/2.12 6.36 58 27 85 8.32 1,3557
Swanate 4 21.16 5h35 26.51 7/1.96 1/2.61 6.53 58 42 100 10.53 1,3557
Moineau 2 33.61 5.61 39.22 6/2.67 1/2.67 8.01 92 44 136 12h70 0,8535
Épargner 2 33.61 8.52 42.13 7/2.47 1/3.30 8.24 92 67 159 16.11 0,8535
Robin 1 42.39 7.10 49.49 6/3.00 1/3.00 9h00 116 55 171 15h85 0,6767
Corbeau 1/0 53.48 8h90 62.38 6/3.37 1/3.37 10.11 147 69 216 19h32 0,5364
Caille 2/0 67.42 11.23 78,65 6/3.78 1/3.78 11h34 185 88 273 23.62 0,4255
Pigeon 3/0 85.03 14h19 99.22 6/4.25 1/4.25 12h75 233 110 343 29.41 0,3373
Manchot 4/0 107.23 17.87 125.10 6/4.77 1/4.77 14h31 294 139 433 37.06 0,2675
Jaseur 266,8 135.16 7.48 142,64 18/3.09 1/3.09 15h45 373 58 431 30.27 0,2133
Perdrix 266,8 135.16 22h00 157.16 26/2.57 7/2.00 16h28 374 172 546 50.29 0,2143
Autruche 300 152,00 24.71 176,71 26/2.73 7/2.12 17.28 421 193 614 56.52 0,1906
Merlin 336.4 170,45 9h48 179,93 18/3.47 1/3.47 17h50 470 74 544 38.23 0,1691
Linotte 336.4 170,45 27.81 198.23 26/2.89 7/2.25 18h31 472 217 689 62,71 0,1699
Loriot 336.4 170,45 39,81 21.026 30/2.69 7/2.69 18.83 473 311 784 77.27 0,1704
Mésange 397,5 201.42 11.16 212,58 18/3.77 1/3.77 18h85 555 87 642 43,99 0,1431
Bernache cravant 397,5 201.42 26.13 227,55 24/3.27 7/2.18 19.61 558 204 762 64,69 0,1438
Ibis 397,5 201.42 32,77 234.19 26/3.14 7/2.44 19.88 558 256 814 72.11 0,1438
Alouette 397,5 201.42 46,97 248.39 30/2.92 7/2.92 2044 560 367 927 88,69 0,1442
Pélican 477 241,68 13h42 255.10 18/4.14 1/4.14 2070 666 105 771 52.16 0,1193
Vaciller 477 241,68 31.29 272,97 24/3.58 7/2.39 21h49 670 245 915 76,66 0,1199
Faucon 477 241,68 39.42 281.10 26/3.44 7/2.67 21.79 670 308 978 86,65 0,1199
Poule 477 241,68 56.39 298.07 30/3.20 7/3.20 22h40 671 441 1112 105.34 0,1201
Balbuzard 556,5 282,00 15.68 297,68 18/4.47 1/4.47 22h35 777 122 899 60,88 0,1022
Perruche 556,5 282,00 36.58 318,58 24/3.87 7/2.58 23.22 781 286 1067 88.22 0,1027
Colombe 556,5 282,00 45,94 327,94 26/3.72 7/2.89 23h55 781 359 1140 101.03 0,1027
Aigle 556,5 282,00 65,81 347,81 30/3.46 7/3.46 24.21 783 515 1298 122,92 0,1030
Paon 605 306.58 39,74 346.32 24/4.03 7/2.69 24h20 849 311 1160 95,88 0,0945
Pigeonneau 605 306.58 49,94 356.52 26/3.87 7/3.01 24h51 850 390 1240 108.14 0,0945
Canard branchu 605 306.58 71.55 378.13 30/3.61 7/3.61 25h25 851 560 1411 128,84 0,0947
Sarcelle 605 306.58 69,87 376,45 30/3.61 19/2.16 25.24 851 548 1399 133,59 0,0947
Kingbird 636 322.26 17h90 340.16 18/4.78 1/4.78 23.88 889 139 1028 69.55 0,08945
Tour 636 322.26 41.81 364.07 24/4.14 7/2.76 24.84 893 326 1219 100,83 0,08989
Gros bec 636 322.26 52.45 374,71 26/3.97 7/3.09 25h15 893 409 1302 111,80 0,08989
Macreuse 636 322.26 75.22 397,48 30/3.70 7/3.70 25,88 895 589 1484 135.44 0,09011
Aigrette 636 322.26 73.55 395,81 30/3.70 19/2.22 25h90 894 576 1470 140h30 0,09011
Rapide 636 322.26 8,96 331.22 36/3.38 1/3.38 23.62 888 70 958 60,52 0,08945
Flamant 666.6 337.34 43.81 381,55 24/4.23 7/2.82 25h40 936 342 1278 105,66 0,08577
Fou de Bassan 666.6 337.34 55.03 392,77 26/4.07 7/3.16 25.76 936 429 1365 117.33 0,08577
Pilotis 715,5 362,58 46,97 409,55 24/4.39 7/2.92 26h31 1005 367 1372 113.35 0,07989
Étourneau 715,5 362,58 59.03 421.61 26/4.21 7/3.28 26.68 1005 461 1466 125,91 0,07989
Aile rouge 715,5 362,58 82,58 445.16 30/3.92 19/2.35 27.43 1006 647 1653 153,94 0,08009
Sterne 795 402.84 27,87 430.71 45/3.38 7/2.25 27.03 1116 217 1333 97.37 0,07191
Condor 795 402.84 52.19 455.03 54/3.08 7/3.08 27.72 1116 408 1524 124,45 0,07191
Coucou 795 402.84 52.19 455.03 24/4.62 7/3.08 27.74 1116 408 1524 123,94 0,07191
Canard 795 402.84 65.61 468.35 26/4.44 7/3.45 28.11 1116 512 1628 139,92 0,07191
