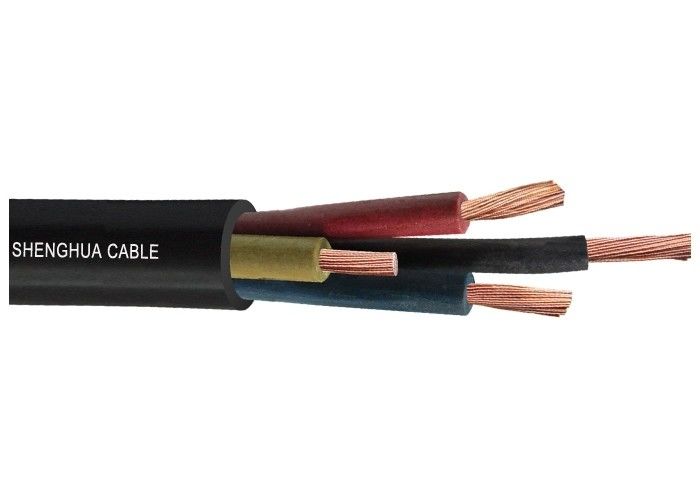

Cable enroulé en cuivre flexible H07RN-F EPR isolé en CPE

Construction:

Conducteur: conducteur en cuivre flexible de classe 5

Insulation: enveloppe en caoutchouc

Enveloppe en caoutchouc

Les spécifications

1 Norme CEI, RN, DIN, BS, GB
2 Certification ISO, CCC, KEMA, CE et TUV
3 Réponse dans les 12 heures
4 Échantillon gratuit
5 Vente directe d'usine

Application du projet

Pour une utilisation à des contraintes mécaniques moyennes dans des endroits secs, humides et humides, ainsi qu'à l'air libre.

Données techniques

Le câble recouvert de caoutchouc H07 RN-F est conforme à la norme DIN VDE 0282 partie 4, HD 22.4 S4, BS 7919, conforme à la norme IEC 60245-4.

Plage de température

-30°C à +60°C

Permissibletempérature de fonctionnementà conducteur +60°C

Voltage nominalU0/U 450/750 V en cas d'installation protégée et fixe U0/U 600/1000 V

Voltage de fonctionnement maximal admissible dans un système à courant alternatif à trois phases et à une phase U0/U 476/825V

Système de courant continu U0/U 619/1238 V

Voltage d'essaiPour les appareils électroniques

Charge de traction permanente

à hauteur maximale de 15 N/mm2

Radius de flexion minimum

Pour installation fixe, câble 4X ø

Pour le guidage sur câble à rouleaux 7,5 × ø

Pendant l'enroulement sur des tambours, le câble 5-7X ø

Structure du câble

Fil fin de conducteur de cuivre en filets, dénudé selon la norme DIN VDE 0295, classe 5, norme BS 6360, classe 5, CEI 60228, classe 5 et HD 383.

L'isolation du noyau en caoutchouc EI4 à la DIN VDE 0282 partie 1

Épaisseur d'isolation conforme à la norme DIN VDE 0282, partie 4

Identification du noyau selon la norme DIN VDE 0293-308

Couleurs de base

- jusqu'à 5 noyaux monochromes

- 6 et plus de noyaux, noirs avec numérotation

-3 et plus, avec noyau vert-jaune

-2 noyaux sans noyau vert-jaune de terre

Noyaux enchaînés en couches avec une longueur de couche optimale

Vêtement de caoutchouc noir, composé de caoutchouc

Épaisseur de gaine conforme à la norme DIN VDE 0282 partie 4

Propriétés

Résistant à

Météo

Le test

Épreuve selon la norme VDE 0482-332-1-2, DIN EN 60332-1-2/ CEI 60332-1 (méthode d'essai B équivalente à la norme DIN VDE 0472 partie 804)

Résistance à l'ozone de l'isolation à la DIN VDE 0472 partie 805, méthode d'essai A ou partie 805 A1, méthode d'essai C

Résistant aux huiles

Épreuve selon la norme EN 60811-2-1
