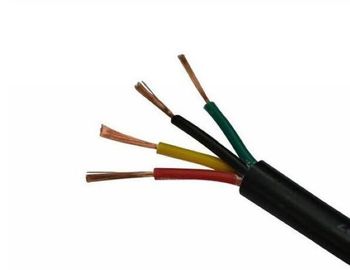

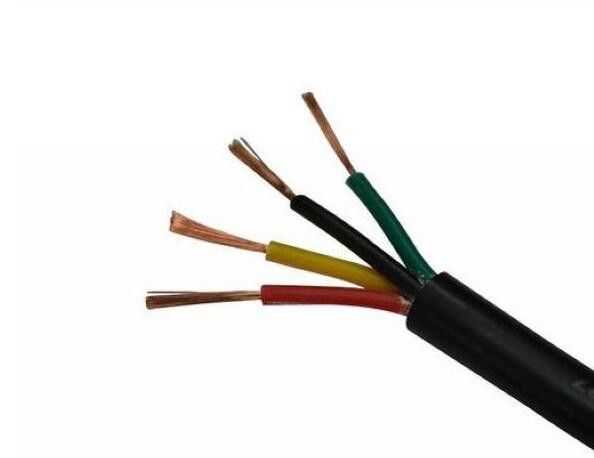

Le caoutchouc de MCDP a engainé le câble, basse fumée le câble nul 0,38/0,66 kilovolts d'halogène
L'avantage du bas caoutchouc d'halogène de basse fumée
Quand un feu se produit, il peut réduire les gaz toxiques, protègent les vies des personnes
Norme mise en application
1 pour le câble de combustion de non-diffusion, instrument GB12972
2 pour le câble ignifuge, instrument MT818
3 pour le câble spécial d'exploitation (avec une plus grande tension en coupe et plus élevée), mettez en application la norme d'entreprise.
Donnez des instructions l'introduction
1 tension évaluée des câbles est divisée en 6 catégories, qui est 0.3/0.5kV, 0.38/.066kV, 1.9/3.3kV, 3.6/6kV, 6/10kV.
2 on permet les températures fonctionnantes à long terme du conducteur de câble. Pour le câble d'U (M) CPT-0.66/1.14, d'U (M) CPJB-0.66/1.14, d'U (M) CPJR-0.66/1.14 et de 1.9/3.3kV, 3.6/6kV, 6/10kV, la température est 90℃ ; pour l'autre, c'est 65℃.
Rayon de cintrage de 3 minimum : Pour le câble d'U (M) CPJB-0.66/1.14, U (M) CPJR-0.66/1.14, il est 15 temps du diamètre de câble ; pour les autres, il est 6 temps des diamètres de câble.
4 le fil de masse devraient être bien reliés à la terre.
le câble 5The devrait être empêché de l'exposition au soleil pendant longtemps.
Type et nom :
Type | Description | Application |
MC-0.38/0.66 | Câble flexible en caoutchouc pour l'excavatrice | Comme connexion de puissance utilisée dans l'excavatrice |
ou équipement semblable avec la tension évaluée 0.38/0.66kV | ||
MCP-0.38/0.66 | Câble flexible protégé et caoutchouc-engainé pour l'excavatrice | Comme connexion de puissance utilisée dans l'excavatrice |
ou équipement semblable avec la tension évaluée 0.38/0.66kV | ||
MCP-0.66/1.14 | Câble flexible protégé et en caoutchouc pour l'excavatrice | Comme connexion de puissance utilisée dans l'excavatrice |
ou équipement semblable avec la tension évaluée 0.38/0.66kV | ||
MCPJB-0.66/1.14 | Protégé, surveillance et type renforcé de tressage, | Comme connexion de puissance utilisée dans l'excavatrice |
câble flexible en caoutchouc pour l'excavatrice | ou équipement semblable avec la tension évaluée 0.66/1.14kV, | |
il peut être traîné directement | ||
MCPJR-0.66/1.14 | Protégés, surveillance et type renforcé de tressage, | Comme connexion de puissance utilisée dans l'excavatrice |
câble flexible en caoutchouc pour l'excavatrice | ou équipement semblable avec la tension évaluée 0.66/1.14kV, | |
elle doit être employée dans le panneau à chaînes protecteur | ||
MCPT-0.66/1.14 | Câble flexible en caoutchouc protégé métallique pour l'excavatrice | Comme connexion de puissance utilisée dans l'excavatrice |
ou équipement semblable avec la tension évaluée 0.66/1.14kV | ||
MCP-1.9/3.3 | Câble flexible en caoutchouc protégé pour l'excavatrice | Comme connexion de puissance utilisée dans l'excavatrice |
ou équipement semblable avec la tension évaluée 1.9/3.3kV | ||
MCPT-1.9/3.3 | Câble flexible en caoutchouc protégé métallique pour l'excavatrice | Comme connexion de puissance utilisée dans l'excavatrice |
ou équipement semblable avec la tension évaluée 1.9/3.3kV | ||
MCPTJ-1.9/3.3 | Protégée métallique, surveillant le type, câble flexible en caoutchouc pour | Comme connexion de puissance utilisée dans l'excavatrice |
excavatrice | ou équipement semblable avec la tension évaluée 1.9/3.3kV | |
MY-0.38/0.66 | Câble flexible en caoutchouc mobile pour le mien | Comme connexion de puissance utilisée dans l'exploitation |
machine avec la tension évaluée 1.9/3.3kV | ||
MYP-0.38/0.66 | Câble flexible en caoutchouc de bouclier mobile pour le mien | Comme connexion de puissance utilisée dans l'exploitation |
machine avec la tension évaluée 0.38/0.66kV | ||
MYP-0.66/1.14 | Câble flexible en caoutchouc de bouclier mobile pour le mien | Comme connexion de puissance utilisée dans l'exploitation |
machine avec la tension évaluée 0.66/1.14kV | ||
MYPJ-3.6/6 | Surveillance du câble flexible en caoutchouc de bouclier mobile pour le mien | Comme connexion de puissance utilisée dans le t de extraction |
ransformer et équipement semblable avec voltage3.6/6kV évalué | ||
MYPTJ-3.6/6 | Type de surveillance protégé métallique bien mobilier | Comme connexion de puissance utilisée dans l'exploitation |
câble flexible en caoutchouc | transformateur et équipement semblable avec voltage3.6/6kV évalué | |
MYP-3.6/6 | Câble flexible en caoutchouc de bouclier mobile pour le mien | Équipement minier avec la tension évaluée 3.6/6kV |
la température minimale is-20℃ d'environnement | ||
MYPT-3.6/6 | Câble flexible en caoutchouc mobile d'écran métallique pour le mien | Équipement minier avec la tension évaluée 3.6/6kV |
la température minimale is-20℃ d'environnement | ||
MYPD-3.6/6 | Câble flexible en caoutchouc de bouclier mobile pour le mien | Équipement minier avec la tension évaluée 3.6/6kV |
la température minimale is-40℃ d'environnement | ||
MYPTD-3.6/6 | Câble flexible en caoutchouc mobile d'écran métallique pour le mien | Équipement minier avec la tension évaluée 3.6/6kV |
la température minimale is-40℃ d'environnement | ||
MZ-0.3/0.5 | Câble de foreuse pour le mien | Comme connexion de puissance de foreuse avec évalué |
tension 0.3/0.5kV | ||
MZP-0.3/0.5 | Câble protégé par foreuse pour le mien | Comme connexion de puissance de foreuse avec évalué |
tension 0.3/0.5kV | ||
MYQ-0.3/0.5 | Câble flexible en caoutchouc de type lumière mobile pour le mien | S'allumant dans la mine, comme connexion de puissance |
des signaux de couplage et de commande | ||
utilisé dans la machine et l'équipement de transport |
CorexSize | Épaisseur d'isolation | Diamètre global | ||||
Phase | Fondre | Contrôle | Phase | Épaisseur | MCDP 0.38/0.66 | |
3x16 | 1x4 | 3x2.5 | 1,6 | 4,5 | 33 | 38 |
3x25 | 1x6 | 4x2.5 | 1,8 | 5,5 | 39 | 45 |
3x35 | 1x6 | 4x4 | 1,8 | 5,5 | 42,5 | 48,3 |
3x50 | 1x10 | 4x4 | 2 | 5,5 | 47,5 | 54,5 |
3x70 | 1x16 | 4x6 | 2 | 6 | 53 | 60,5 |
3x95 | 1x25 | 4x6 | 2,2 | 6 | 59,5 | 67 |
3x120 | 1x25 | 4x6 | 2,4 | 6 | 63,5 | 72 |
3x150 | 1x35 | 4x10 | 2,4 | 6 | 68,5 | 76,5 |
3x185 | 1x35 | 4x10 | 2,6 | 6 | 74,3 | 82,5 |
