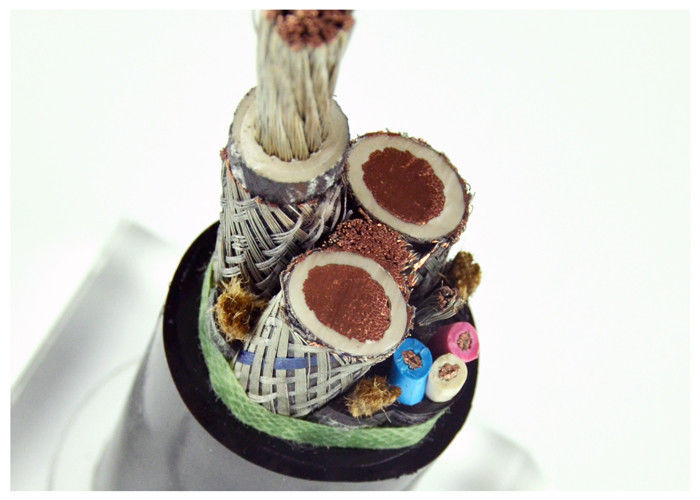

Câble isolé par taux de pression moteur professionnel de noyau de surveillance, cable électrique en caoutchouc
câble 0.66/1.14KV de extraction examiné métallique flexible (pour la haveuse)
1. utilisation
Ce câble flexible engainé par caoutchouc utilisé dans le charbonnage. Connexion d'alimentation d'énergie de machine d'abattage et d'équipements semblables.
2. la température fonctionnante
La température fonctionnante laissée du noyau est 65° C
Son plus petit rayon de cintrage est six fois les tailles du diamètre de câble. Le câble jaune de gaine ne devrait pas être exposé au soleil pour longtemps.
3. modèle et application
Caractéristiques
| Type | Tension évaluée (kilovolts) | Nombre de noyaux |
Croix nominale |
||
| Principales lignes | Lignes de la terre | Lignes de contrôle | |||
|
MON |
0.38/0.66 | 3 | 1 | - | 4-185 |
| MYP | 0.66/1.14 | 3 | 1 | - | 10-185 |
| MYP | 1.9/3.3 | 3 | 1 | - | 16-185 |
| MYP | 3.6/6 | 3 | 1 | - | 16-185 |
| MYP | 6/10 | 3 | 1 | - | 16-185 |
| MYP | 8.7/10 | 3 | 1 | - | 16-185 |
|
MC |
0.38/0.66 | 3 | 1 | 3-7 | 16-185 |
| MCP | 0.66/1.14 | 3 | 1 | 3 | 35-185 |
| MCP | 1.9/3.3 | 3 | 1 | 3 | 35-185 |
|
MCPT |
0.66/1.14 | 3 | 1 | 3 | 16-185 |
|
MCPT |
1.9/3.3 | 3 | 1 | 3 | 16-185 |
|
MYPT |
1.9/3.3 | 3 | 3 | - | 35-185 |
|
MYPT |
3.6/6 | 3 | 3 | - | 16-185 |
|
MYPT |
6/10 | 3 | 3 | - | 16-185 |
|
MYPT |
8.7/10 | 3 | 3 | 3 | 25-185 |
|
LE MZ |
0.3/0.5 | 3 | 1 | 1 | 2.5-4 |
| MYQ | 0.3/0.5 | 2-12 | - | - | 1.0-6 |
Norme mise en application
1 pour le câble de combustion de non-diffusion, instrument GB12972
2 pour le câble ignifuge, instrument MT818
3 pour le câble spécial d'exploitation (avec une plus grande tension en coupe et plus élevée), mettez en application
norme d'entreprise.
| CorexSize | Épaisseur nominale | Diamètre global (millimètres) MCPT-0.66/1.44 |
||||
| Phase | Fondre | Contrôle | Isolation | Gaine | Minute | Maximum |
| 3x16 | 1x16 | 3x4 | 1,5 | 5 | 35,8 | 38,6 |
| 3x25 | 1x16 | 3x4 | 2 | 5 | 39,7 | 42,9 |
| 3x35 | 1x16 | 3x4 | 2 | 5 | 43,1 | 46,3 |
| 3x50 | 1x25 | 3x4 | 2,2 | 5,3 | 48,5 | 51,8 |
| 3x70 | 1x35 | 3x6 | 2,2 | 5,8 | 55,1 | 58,8 |
| 3x95 | 1x50 | 3x6 | 2,4 | 6,4 | 62,4 | 66,1 |
| 3x120 | 1x50 | 3x10 | 2,6 | 6,9 | 68 | 72,5 |
| 3x150 | 1x70 | 3x10 | 2,6 | 7,3 | 74,5 | 79,5 |
| 3x185 | 1x70 | 3x10 | 2,8 | 7,5 | 80,7 | 86,1 |
| Type de noyau | Diamètre nominal | Résistance d'isolation minimum à 20℃ (MΩ.km) | |
| Pas plus que 0.66/1.14KV | 1.9/3.3KV | ||
| Phase Conducor ou Conducteur d'Asistant |
16 | 350 | 1150 |
| 25 | 300 | 980 | |
| 35 | 260 | 850 | |
| 50 | 230 | 740 | |
| 70 | 210 | 630 | |
| 95 | 200 | 550 | |
| 120 | 200 | 510 | |
| 150 | 180 | 450 | |
| 185 | 160 | 400 | |
| Commandez le conducteur | 4.6.10 | 100 | 100 |
