| MOQ: | 1000M |
| Prix: | 0.15-35.9 US$/M |
| Standard Packaging: | Personnalisé |
| Delivery Period: | selon la condition |
| Supply Capacity: | 10km par semaine |

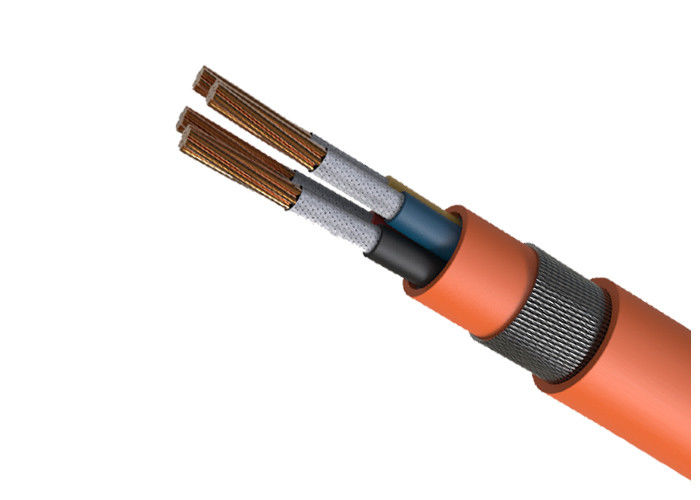

Câble résistant au feu de noyaux de la basse tension quatre avec le conducteur de cuivre
Tension évaluée : 0.6/1KV
Gamme de section transversale nominale : 1 noyau : 1,5 mm2 | noyau 300 mm2 multi : 0,75 mm2 | 35 mm2
Nos câbles de représentation de feu sont spécifiquement conçus pour la résistance de feu augmentée dans les applications comprenant la livraison de la puissance et le contrôle auxiliaire dans des systèmes d'alarme d'incendie, des systèmes d'alarme de voix, et des systèmes d'éclairage de secours comprenant ces applications conçues pour rencontrer BS5266. Ces câbles feront partie des conditions de BS8519 pour l'installation de la puissance et des systèmes de câble de commande résistants au feu pour des applications de sécurité et de lutte contre les incendies de la vie.
Applications
Utilisé pour le transport d'énergie et la ligne de distribution avec la tension a évalué à 35kV et ci-dessous. Comparé au cable électrique isolé par PVC, le cable électrique de xlpe revendique non seulement des caractéristiques de l'excellente électricité, de mécanisme, de chaleur et de structure anticorrosion, mais également simple effort-résistante et chimique vieillissement-résistante, d'environnement, de poids léger, d'aucune restriction en étendant la baisse, et d'allocation à hautes températures pour le travail à long terme.
Normes
International : LE CEI 60502-2, LE CEI 60228
La Chine : GB/T 12706.2-2008
Données techniques
Tension évaluée : 0.6/1kV, 1.8/3kV, 6/10kV, 8.7/10kV, 8.7/15kV, 12/20kV, 21/35kV, 26/35kV
La température maximum de conducteur : sous la normale (90°C), urgence (le°C) 130 ou se mettent en court-circuit pas plus de 5 s (250 états de°C).
Min. Ambient Temp. 0°C, après installation et seulement quand le câble est dans un à position fixe
Rayon de cintrage minimal : câble O.D de 20 x pour les câbles non-blindés à un noyau
câble O.D de 15 x pour les câbles blindés à un noyau
câble O.D de 15 x pour les câbles non-blindés multinucléaires
câble O.D de 12 x pour les câbles blindés multinucléaires
Caractéristiques
| Nom. Section transversale de conducteur | Épaisseur d'isolation | Gaine | Approximativement. | Approximativement | Max. D.C. Resistance du conducteur (20°C) | Examinez la tension | Estimation actuelle | |
| mm2 | millimètre | Épaisseur | O.D. | Poids | Ω/km | C.A. | ||
| millimètre | millimètre | kg/km | kV/5min | En air (A) | Dans le sol (A) | |||
| 4×1.5 | 0,7 | 1,8 | 14,4 | 241 | 12,1 | 3,5 | 20 | 27 |
| 4×2.5 | 0,7 | 1,8 | 15,4 | 295 | 7,41 | 3,5 | 26 | 35 |
| 4×4 | 0,7 | 1,8 | 16,5 | 369 | 4,61 | 3,5 | 34 | 45 |
| 4×6 | 0,7 | 1,8 | 17,8 | 463 | 3,08 | 3,5 | 43 | 57 |
| 4×10 | 0,7 | 1,8 | 20,9 | 667 | 1,83 | 3,5 | 60 | 77 |
| 4×16 | 0,7 | 1,8 | 23,4 | 930 | 1,15 | 3,5 | 83 | 105 |
| 4×25 | 0,9 | 1,8 | 27,1 | 1351 | 0,727 | 3,5 | 105 | 125 |
| 4×35 | 0,9 | 1,8 | 29,5 | 1772 | 0,524 | 3,5 | 125 | 155 |
| 4×50 | 1 | 1,9 | 38,4 | 2380 | 0,387 | 3,5 | 160 | 185 |
| 4×70 | 1,1 | 2 | 43,2 | 3302 | 0,268 | 3,5 | 200 | 225 |
| 4×95 | 1,1 | 2,2 | 47,3 | 4330 | 0,193 | 3,5 | 245 | 270 |
| 4×120 | 1,2 | 2,3 | 52,5 | 5374 | 0,153 | 3,5 | 285 | 310 |
| 4×150 | 1,4 | 2,5 | 58,3 | 6655 | 0,124 | 3,5 | 325 | 345 |
| 4×185 | 1,6 | 2,7 | 64,7 | 8246 | 0,0991 | 3,5 | 375 | 390 |
| 4×240 | 1,7 | 2,9 | 73,1 | 10569 | 0,0754 | 3,5 | 440 | 450 |
| 4×2.5+1×1.5 | 0,7 | 1,8 | 16,5 | 313 | 7,41 | 26 | 35 | |
| 4×4+1×2.5 | 0,7 | 1,8 | 17,7 | 424 | 4,61 | 34 | 45 | |
| 4×6+1×4 | 0,7 | 1,8 | 19,1 | 535 | 3,08 | 43 | 57 | |
| 4×10+1×6 | 0,7 | 1,8 | 22,1 | 760 | 1,83 | 60 | 77 | |
| 4×16+1×10 | 0,7 | 1,8 | 25,1 | 1071 | 1,15 | 83 | 105 | |
| 4×25+1×16 | 0,7 | 1,8 | 29 | 1556 | 0,727 | 105 | 125 | |
| 4×35+1×16 | 0,9 | 1,9 | 31,4 | 1976 | 0,524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2,1 | 36 | 2689 | 0,387 | 160 | 185 | |
| 4×70+1×35 | 1,1 | 2,2 | 41,1 | 3719 | 0,268 | 200 | 225 | |
| 4×95+1×50 | 1,1 | 2,4 | 46,3 | 4903 | 0,193 | 245 | 270 | |
| 4×120+1×70 | 1,2 | 2,5 | 51 | 6165 | 0,153 | 285 | 310 | |
| 4×150+1×70 | 1,4 | 2,7 | 55,8 | 7431 | 0,124 | 325 | 345 | |
| 4×185+1×95 | 1,6 | 2,9 | 62,1 | 9192 | 0,0991 | 375 | 390 | |
| 4×240+1×120 | 1,7 | 3,1 | 68,8 | 11860 | 0,0754 | 440 | 450 | |
Caractéristiques de fonctionnement
1. La température de fonctionnement à long terme maximum du câble isolé par PVC est 70°C, XLPE 90°C ;
2. L'installation de la température du câble ne devrait pas être moins que 0°C ;
3. La température maximum de court-circuit est : PVC ne pas dépasser 160°C, XLPE 250°C, non plus de sec than5 ;
4. Câble laissant de rayon de cintrage : Moins de 10 fois de D (D : diamètre externe de câble)
5. Stabilité chimique, résistantes parfaits contre les acides, l'alcali, la graisse et les dissolvants organiques, et le retardement d'incendiaire.
|
|
