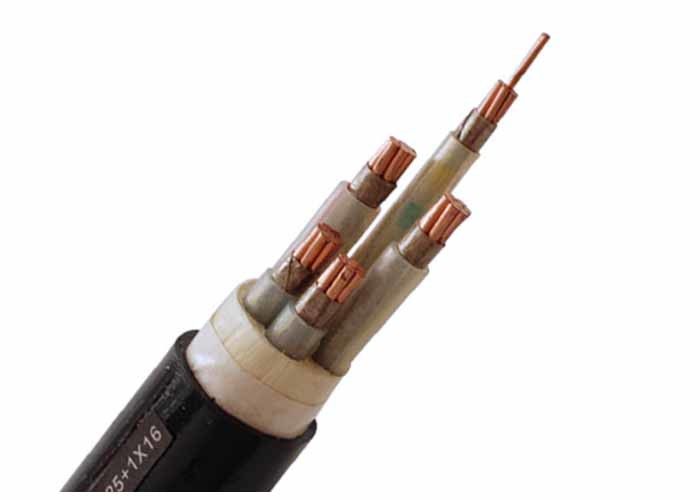

Câble électrique isolé par XLPE résistant au feu de cinq noyaux avec le fil de terre
1. Demande
Le câble d'alimentation isolé en PVC présente d'excellentes propriétés électriques et une stabilité chimique. Il convient à la pose fixe dans les lignes de transmission et de distribution d'énergie avec CA 50 Hz et une tension nominale inférieure à 1 KV.
2. Norme : CEI 60502, CEI 60228, CEI 60332
3. Utilisation des fonctionnalités
La température de fonctionnement à long terme du conducteur ne doit pas dépasser 70oC ;
La température de fonctionnement maximale du conducteur ne doit pas dépasser 160oC en court-circuit.
Le rayon de courbure minimum de la pose du câble (D est le diamètre) : le câble non armé unipolaire est 20D, le câble non armé multicœur est 15D, le câble armé unipolaire est 15D, le câble blindé multicœur est 12D.
La température ambiante de pose des câbles ne doit pas être inférieure à 0oC.
Paramètre technique
| Section transversale du conducteur |
Épaisseur de l'isolant |
Épaisseur de la gaine |
Diamètre approx. du câble |
Résistance maximale du conducteur à 20 ℃ |
Tension d'essai (AC) |
| mm2 |
mm |
mm |
mm |
ohms/km |
KV/5min |
| 5x2,5 |
0,8 |
1.8 |
13.6 |
7.41 |
3.5 |
| 5x4 |
1.0 |
1.8 |
16.1 |
4.61 |
3.5 |
| 5x6 |
1.0 |
1.8 |
17.7 |
3.08 |
3.5 |
| 5x10 |
1.0 |
1.8 |
21,0 |
1,83 |
3.5 |
| 5x16 |
1.0 |
1.8 |
23,8 |
1.15 |
3.5 |
| 5x25 |
1.2 |
1.8 |
28,7 |
0,73 |
3.5 |
| 5x35 |
1.2 |
1.9 |
32,0 |
0,524 |
3.5 |
| 5x50 |
1.4 |
2.1 |
37.4 |
0,387 |
3.5 |
| 5x70 |
1.4 |
2.2 |
41,7 |
0,268 |
3.5 |
| 5x95 |
1.6 |
2.4 |
48.1 |
0,193 |
3.5 |
| 5x120 |
1.6 |
2.5 |
53,0 |
0,153 |
3.5 |
| 5x150 |
1.8 |
2.7 |
58,6 |
0,124 |
3.5 |
| 5x185 |
2.0 |
2.9 |
65.1 |
0,0991 |
3.5 |
| 5x240 |
2.2 |
3.1 |
72.1 |
0,0754 |
3.5 |
| 5x300 |
2.4 |
3.4 |
80,1 |
0,060 |
3.5 |
| 5x400 |
2.6 |
3.6 |
87,0 |
0,0470 |
3.5 |
