Câble résistant au feu 0.6KV 1KV de la veste FRLS de PO/FR-PVC pour les lignes de distribution d'énergie
Application
Ce type de câble résistant au feu et ignifuge convient aux lignes de distribution d'énergie ayant des exigences d'installations fixes ignifuges ou résistantes au feu.
| Normes de référence : |
CEI502-1983, CEI331-1970, etc. |
| Tension nominale : |
600/1 000 V (0,6/1 kV) |
| Numéro de base : |
Monocœur, deux cœurs, trois cœurs, quatre cœurs, cinq cœurs (1C, 2C, 3C, 4C, 5C) |
| Dimensions disponibles : |
1,5 mm2, 2,5 mm2, 4 mm2, 6 mm2, 10 mm2, 16 mm2, 25 mm2, 35 mm2, 50 mm2, 70 mm2, 95 mm2, 120 mm2, 150 mm2, 185 mm2, 240 mm2, 300 mm2, 400 mm2, 500 mm2, 630mm2. |
| Codes disponibles : |
NH-VV, NH-YJV, NH-VV22, NH-YJV22, NH-VV32, NH-YJV32 |
| Application: |
Le câble résistant au feu en mica est utilisé dans les environnements où les performances de résistance au feu sont élevées, telles que les immeubles de grande hauteur, les centrales électriques, les mines, l'industrie chimique, le métro, etc.
Il est recommandé de suivre les instructions d'installation indiquées par le Code électrique local, ou tout équivalent, afin que la protection des personnes et l'intégrité du produit ne soient pas affectées lors de l'installation. |

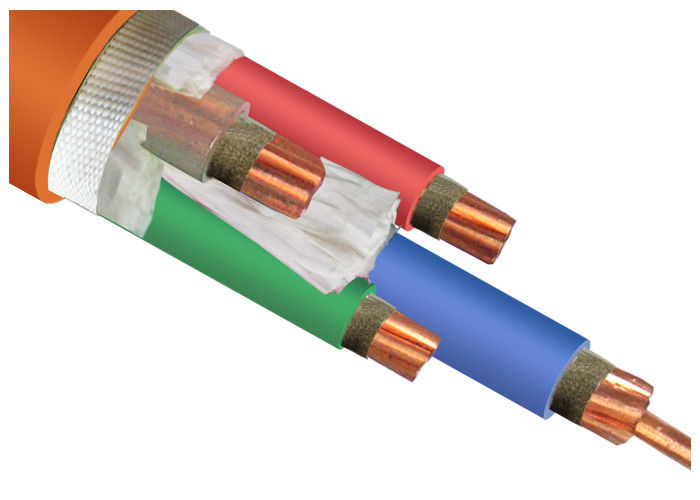

| Construction: |
Câble résistant au feu en mica |
| Conducteur: |
Conducteur rond en cuivre (Cu), fil de cuivre recuit. |
| Isolation: |
XLPE (Polyéthylène Réticulé) ou PVC (Chlorure de Polyvinyle) |
| Identification de base : |
1 noyau : marron
2 noyaux : marron, bleu
3 cœurs : marron, noir, gris
4 cœurs : bleu, marron, noir, gris
5 cœurs : vert/jaune, bleu, marron, noir, gris
Identification alternative des noyaux : noyaux blancs avec numéros noirs |
| Remplisseur : |
Filament en polypropylène avec ruban de reliure rodé |
| Séparateur: |
Ruban de reliure |
| Literie: |
PVC (chlorure de polyvinyle) ou LSZH. |
| Blindage: |
Noyau unique : fil d'aluminium blindé (AWA)
Multiconducteur : Armure en fil d'acier (SWA) ou blindée en bande d'acier (STA) |
| Gaine: |
PVC (chlorure de polyvinyle), PVC ignifuge, PE, LSOH, HFFR |
| Couleur: |
Noir, Gris |
| Cote de température : |
0℃ à 90℃ (XLPE), 0℃ à 70℃ (PVC)
Pendant un court-circuit (d'une durée inférieure à 5 secondes), la température maximale du conducteur du câble ne doit pas dépasser 250 ℃ (160 ℃ pour le PVC)
La température ambiante ne doit pas être inférieure à 0℃ pour la pose du câble. |
| Rayon de courbure minimum : |
Câble unipolaire : câble non blindé 20D, câble blindé 15D
Câble à âmes : câble non blindé 15D, câble blindé 12D.
Remarques : D signifie diamètre extérieur pratique du câble |
Conditions de candidature
1. La température de fonctionnement admissible à long terme du conducteur ne doit pas être supérieure à 70oC.
2. La température maximale de court-circuit du conducteur (pas plus de 5 secondes) ne doit pas être supérieure à 160 °C.
3. Le câble d'alimentation n'est pas limité par la baisse de niveau lors de la pose et la température ambiante ne doit pas être inférieure à 0°C.
Si tel est le cas, le câble doit être préchauffé.
4. Stabilité chimique parfaite, résistant aux acides, aux alcalis, aux graisses et aux solvants organiques, ainsi qu'aux flammes.
5. Poids léger, propriétés de flexion parfaites, installé et entretenu facilement et commodément.
