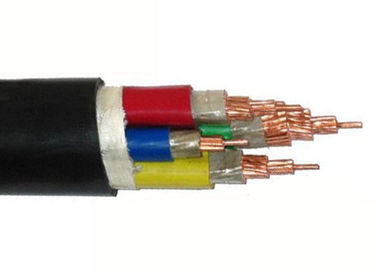

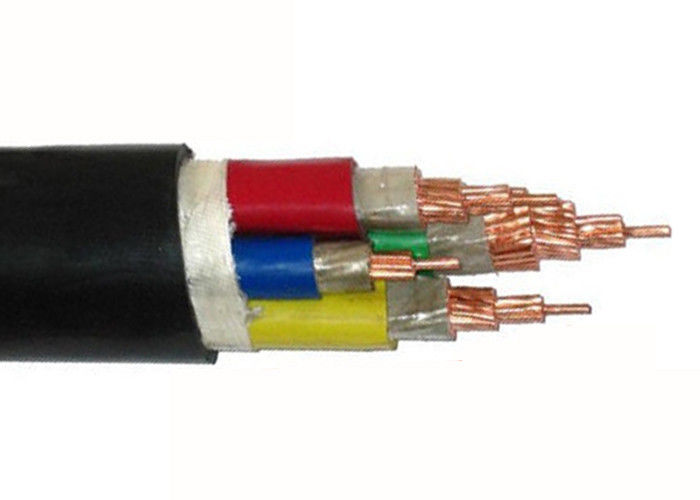

Câble résistant au feu de puissance de FRC de 4 noyaux 600 volts 1000 volts avec l'écran de bande de mica
Tension évaluée : 0.6/1KV
Gamme de section transversale nominale : 1 noyau : 1,5 mm2 | noyau 300 mm2 multi : 0,75 mm2 | 35 mm2
Application :
Ces câbles sont installés pour assurer la puissance à établir des services essentiels comprenant des alarmes d'incendie,
équipez le système de contrôle d'arroseuses, l'éclairage de secours et d'évacuation et les systèmes de contrôle de fumée,
comme les bâtiments ayant beaucoup d'étages et les appartements, les aéroports, les centres commerciaux, les cinémas et la route et les tunnels de rail
Normes
International : LE CEI 60502, LECEI760331, LECEI601034DU CEI 6022
La Chine : GB306.1-2001 DE GB/T 12706-91, GB/T18380.3-2001
D'autres normes telles que les BS, le DIN et l'ICEA sur demande
Données techniques
Tension évaluée : 0.6-KV
Max. Conductor Temp. : normale (90°C), se mettent en court-circuit pas plus de 5 s (la température la plus élevée du conducteur pas plus de 250°C)
Min. Ambient Temp. : Le câble sera pré chauffé si la température ambiante est en-dessous de 0°C
Rayon de cintrage minimal : câble unipolaire 20(d+D)±5%
Multiconducteur de câble 15(d+D)±5%
Constructions
Conducteur : Câblages cuivre recuits par plaine de la classe 1/2, solide ou échoué, avec la blessure de bande de mica
Isolation : Composé de XLPE ou de LSZH
Gaine : Composé de LSZH
Couleur de noyau : rouge, noir, bleu, blanc pour le noyau actif, vert/jaune pour le noyau terrestre, orange ou rouge ou noir pour la gaine
Température de fonctionnement maximale : 100 mètres par petit pain ou tambour en bois ou selon la condition
Capacité de production : jour de 20 kilomètres
MOQ : 5000 mètres pour la petite taille, 1000 mètres pour la grande taille
Certificats
CE, RoHS, ccc, KEMA et plus d'autres sur demande
| Nom. Section transversale de conducteur | Épaisseur d'isolation | Gaine | Approximativement. | Approximativement | Max. D.C. Resistance du conducteur (20°C) | Examinez la tension | Estimation actuelle | |
| mm2 | millimètre | Épaisseur | O.D. | Poids | Ω/km | C.A. | ||
| millimètre | millimètre | kg/km | kV/5min | En air (A) | Dans le sol (A) | |||
| 1×1.5 | 0,7 | 1,8 | 7,7 | 81 | 12,1 | 3,5 | 22 | 33 |
| 4×1.5 | 0,7 | 1,8 | 14,4 | 241 | 12,1 | 3,5 | 20 | 27 |
| 4×2.5 | 0,7 | 1,8 | 15,4 | 295 | 7,41 | 3,5 | 26 | 35 |
| 4×4 | 0,7 | 1,8 | 16,5 | 369 | 4,61 | 3,5 | 34 | 45 |
| 4×6 | 0,7 | 1,8 | 17,8 | 463 | 3,08 | 3,5 | 43 | 57 |
| 4×10 | 0,7 | 1,8 | 20,9 | 667 | 1,83 | 3,5 | 60 | 77 |
| 4×16 | 0,7 | 1,8 | 23,4 | 930 | 1,15 | 3,5 | 83 | 105 |
| 4×25 | 0,9 | 1,8 | 27,1 | 1351 | 0,727 | 3,5 | 105 | 125 |
| 4×35 | 0,9 | 1,8 | 29,5 | 1772 | 0,524 | 3,5 | 125 | 155 |
| 4×50 | 1 | 1,9 | 38,4 | 2380 | 0,387 | 3,5 | 160 | 185 |
| 4×70 | 1,1 | 2 | 43,2 | 3302 | 0,268 | 3,5 | 200 | 225 |
| 4×95 | 1,1 | 2,2 | 47,3 | 4330 | 0,193 | 3,5 | 245 | 270 |
| 4×120 | 1,2 | 2,3 | 52,5 | 5374 | 0,153 | 3,5 | 285 | 310 |
| 4×150 | 1,4 | 2,5 | 58,3 | 6655 | 0,124 | 3,5 | 325 | 345 |
| 4×185 | 1,6 | 2,7 | 64,7 | 8246 | 0,0991 | 3,5 | 375 | 390 |
| 4×240 | 1,7 | 2,9 | 73,1 | 10569 | 0,0754 | 3,5 | 440 | 450 |
| 4×2.5+1×1.5 | 0,7 | 1,8 | 16,5 | 313 | 7,41 | 26 | 35 | |
| 4×4+1×2.5 | 0,7 | 1,8 | 17,7 | 424 | 4,61 | 34 | 45 | |
| 4×6+1×4 | 0,7 | 1,8 | 19,1 | 535 | 3,08 | 43 | 57 | |
| 4×10+1×6 | 0,7 | 1,8 | 22,1 | 760 | 1,83 | 60 | 77 | |
| 4×16+1×10 | 0,7 | 1,8 | 25,1 | 1071 | 1,15 | 83 | 105 | |
| 4×25+1×16 | 0,7 | 1,8 | 29 | 1556 | 0,727 | 105 | 125 | |
| 4×35+1×16 | 0,9 | 1,9 | 31,4 | 1976 | 0,524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2,1 | 36 | 2689 | 0,387 | 160 | 185 | |
| 4×70+1×35 | 1,1 | 2,2 | 41,1 | 3719 | 0,268 | 200 | 225 | |
| 4×95+1×50 | 1,1 | 2,4 | 46,3 | 4903 | 0,193 | 245 | 270 | |
| 4×120+1×70 | 1,2 | 2,5 | 51 | 6165 | 0,153 | 285 | 310 | |
| 4×150+1×70 | 1,4 | 2,7 | 55,8 | 7431 | 0,124 | 325 | 345 | |
| 4×185+1×95 | 1,6 | 2,9 | 62,1 | 9192 | 0,0991 | 375 | 390 | |
| 4×240+1×120 | 1,7 | 3,1 | 68,8 | 11860 | 0,0754 | 440 | 450 | |
