| MOQ: | 1000M |
| Prix: | USD0.03-5.0 |
| Standard Packaging: | 100m/roll ou adapté aux besoins du client |
| Delivery Period: | Selon le programme |
| Supply Capacity: | 10km par semaine |

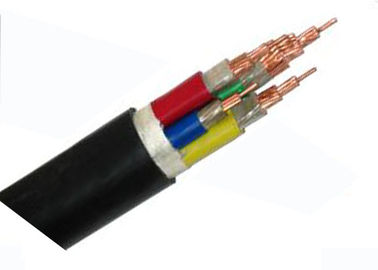

Câble résistant à la chaleur de noyau électrique de FRC 4 la température 90℃ de 1.5mm - de 800mm
Structure de câble
Conducteur : Conducteur de cuivre flexible de la classe 1,2,5
Écran : Bande de mica
Isolation : PVC ou LSZH PO
Gaine : PVC : (Facultatif)
Tension évaluée : 450/750V
Norme :
LE CEI 60227, LE CEI 60331, LE CEI 601034, IEC60754GB306.1-2001 DE GB/T 12706-91DU CEI 60502,60331, GB/T18380.3-2001
CE, CCC, KEMA
Constructions
Conducteur : Le conducteur de cuivre échoué par circulaire, se conforme à la classe 2 du CEI 60228
Isolation : XLPE/A
Intérieur couvrant : LSOH
Gaine : LSOH, noir
Applications
Utilisé pour l'édifice haut, la centrale d'hôpital, de théâtre, le tunnel de métro ou l'industrie pétrochimique ou tout autre endroit spécial requis pour la basse fumée, le câble propre et sûr d'halogène nul.
Normes
International : LE CEI 60502, LECEI760331, LECEI601034DU CEI 6022
La Chine : GB306.1-2001 DE GB/T 12706-91, GB/T18380.3-2001
D'autres normes telles que les BS, le DIN et l'ICEA sur demande
Certificats
CE, RoHS, ccc, KEMA et plus d'autres sur demande
| Nom. Section transversale de conducteur | Épaisseur d'isolation | Gaine | Approximativement. | Approximativement | Max. D.C. Resistance du conducteur (20°C) | Examinez la tension | Estimation actuelle | |
| mm2 | millimètre | Épaisseur | O.D. | Poids | Ω/km | C.A. | ||
| millimètre | millimètre | kg/km | kV/5min | En air (A) | Dans le sol (A) | |||
| 1×1.5 | 0,7 | 1,8 | 7,7 | 81 | 12,1 | 3,5 | 22 | 33 |
| 4×1.5 | 0,7 | 1,8 | 14,4 | 241 | 12,1 | 3,5 | 20 | 27 |
| 4×2.5 | 0,7 | 1,8 | 15,4 | 295 | 7,41 | 3,5 | 26 | 35 |
| 4×4 | 0,7 | 1,8 | 16,5 | 369 | 4,61 | 3,5 | 34 | 45 |
| 4×6 | 0,7 | 1,8 | 17,8 | 463 | 3,08 | 3,5 | 43 | 57 |
| 4×10 | 0,7 | 1,8 | 20,9 | 667 | 1,83 | 3,5 | 60 | 77 |
| 4×16 | 0,7 | 1,8 | 23,4 | 930 | 1,15 | 3,5 | 83 | 105 |
| 4×25 | 0,9 | 1,8 | 27,1 | 1351 | 0,727 | 3,5 | 105 | 125 |
| 4×35 | 0,9 | 1,8 | 29,5 | 1772 | 0,524 | 3,5 | 125 | 155 |
| 4×50 | 1 | 1,9 | 38,4 | 2380 | 0,387 | 3,5 | 160 | 185 |
| 4×70 | 1,1 | 2 | 43,2 | 3302 | 0,268 | 3,5 | 200 | 225 |
| 4×95 | 1,1 | 2,2 | 47,3 | 4330 | 0,193 | 3,5 | 245 | 270 |
| 4×120 | 1,2 | 2,3 | 52,5 | 5374 | 0,153 | 3,5 | 285 | 310 |
| 4×150 | 1,4 | 2,5 | 58,3 | 6655 | 0,124 | 3,5 | 325 | 345 |
| 4×185 | 1,6 | 2,7 | 64,7 | 8246 | 0,0991 | 3,5 | 375 | 390 |
| 4×240 | 1,7 | 2,9 | 73,1 | 10569 | 0,0754 | 3,5 | 440 | 450 |
| 4×2.5+1×1.5 | 0,7 | 1,8 | 16,5 | 313 | 7,41 | 26 | 35 | |
| 4×4+1×2.5 | 0,7 | 1,8 | 17,7 | 424 | 4,61 | 34 | 45 | |
| 4×6+1×4 | 0,7 | 1,8 | 19,1 | 535 | 3,08 | 43 | 57 | |
| 4×10+1×6 | 0,7 | 1,8 | 22,1 | 760 | 1,83 | 60 | 77 | |
| 4×16+1×10 | 0,7 | 1,8 | 25,1 | 1071 | 1,15 | 83 | 105 | |
| 4×25+1×16 | 0,7 | 1,8 | 29 | 1556 | 0,727 | 105 | 125 | |
| 4×35+1×16 | 0,9 | 1,9 | 31,4 | 1976 | 0,524 | 125 | 155 | |
| 4×50+1×25 | 1 | 2,1 | 36 | 2689 | 0,387 | 160 | 185 | |
| 4×70+1×35 | 1,1 | 2,2 | 41,1 | 3719 | 0,268 | 200 | 225 | |
| 4×95+1×50 | 1,1 | 2,4 | 46,3 | 4903 | 0,193 | 245 | 270 | |
| 4×120+1×70 | 1,2 | 2,5 | 51 | 6165 | 0,153 | 285 | 310 | |
| 4×150+1×70 | 1,4 | 2,7 | 55,8 | 7431 | 0,124 | 325 | 345 | |
| 4×185+1×95 | 1,6 | 2,9 | 62,1 | 9192 | 0,0991 | 375 | 390 | |
| 4×240+1×120 | 1,7 | 3,1 | 68,8 | 11860 | 0,0754 | 440 | 450 | |
Caractéristiques de fonctionnement
1, température de fonctionnement permise à long terme du conducteur de câble ≤70°C
2, la température fonctionnante la plus élevée du câble en cas de court-circuit (le temps le plus durable n'est pas au-dessus de 5s) : conducteur de câble ≤300mm2 ≤160°C, conductor≤ 140°C. de câble de ≥300 mm2.
3, la température de pose devraient au-dessus de 0℃, rayon de cintrage permis de câble : pour le câble unarmored à un noyau, devrait être aucun moins les de 20 temps de lui est diamètre extérieur ; pour le câble unarmored multinucléaire, devrait être aucun moins les de 15 temps de lui est diamètre extérieur
4, avec la propriété ignifuge, ZA, ZB, ZC, ZD sont 4 types
5, le produit s'applique pour le C.A. des lignes de transmission et de distribution de 50 hertz avec la tension évaluée de 0.6/1KV
Nous sommes une fabrication en cela classés depuis de nombreuses années, nous pouvons offrir à nos clients des câbles avec la bonne qualité et le prix.
Nous souhaitons la bienvenue sincèrement à des clients ici et ailleurs pour être en pourparlers et coopérer avec nous ! ! !
|
|
