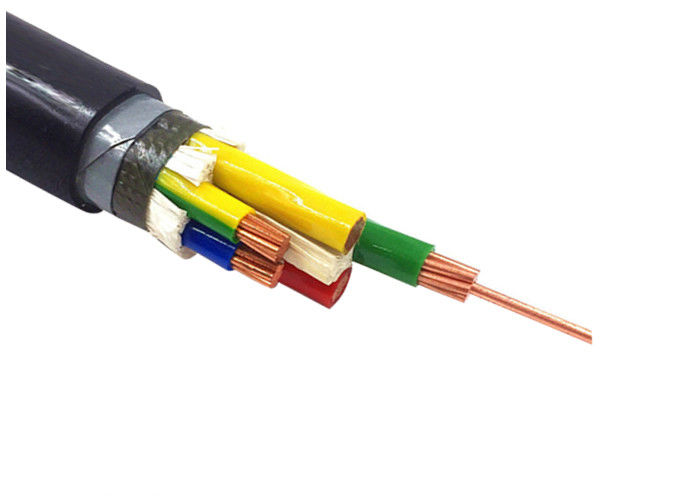

Câble électrique facultatif blindé métallique isolé par polychlorure de vinyle de cable électrique de 5 noyaux
Application :
Le câble convient pour être wireing fixe du dispositif de puissance, éclairage de puissance de l'équipement et de l'instrument électriques à la maison, câblage intérieur d'instrument électrique d'enquipment, équipement d'électron, dispositif etc. d'automatisation.
Type : Câble électrique isolé par PVC
Conducteur : Cuivre ou aluminium
Isolation : Polychlorure de vinyle (PVC)
Remplisseur : Bande de polypropylène (bande de pp)
Bande d'enveloppe : Textile non tissé ou pp enveloppant la bande
Armure : STA/SWA/AWA blindé ou Unarmoured
Gaine externe : Polychlorure de vinyle (PVC)
Normes : Certificat de CCC/UL/CE
Propriétés
Isolation élevée, excellentes propriétés, couleur lumineuse.
Le câble avec une isolation ou la mise en gaine de PVC est ignifuge, qui est une considération importante pour les câbles électriques dans la plupart des applications. Le PVC peut être rendu résistant à un large éventail de produits chimiques comprenant des pétroles, des acides et des alcalis, et est dur, durable et résistant à l'abrasion. L'addition de divers additifs peut améliorer sa température ambiante, typiquement de -40 à 105°C, aussi bien que la résistance à la lumière du soleil, à l'émission de fumée réduite et à la résistance à l'eau améliorée.
Paramètres techniques :
| En coupe | Conducteur | Écran sur âme | Isolation | Écran sur enveloppe isolante | Écran métallique | Enveloppe intérieure | Armure | Couche d'écran non. | Gaine externe | Diamètre global | Câble cuivre | Câble en aluminium |
| mm2 | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | millimètre | kg/km | kg/km | |
| 50 | 8,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,0 | 0,8 | 2 | 4 | 86 | 8906 | 7997 |
| 70 | 10 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 90 | 9944 | 8671 |
| 95 | 11,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,1 | 0,8 | 2 | 4 | 94 | 11112 | 9375 |
| 120 | 13 | 0,8 | 10,5 | 0,8 | 0,1 | 2,2 | 0,8 | 2 | 4 | 97 | 12253 | 10059 |
| 150 | 14,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 101 | 13557 | 10800 |
| 185 | 16,2 | 0,8 | 10,5 | 0,8 | 0,1 | 2,3 | 0,8 | 2 | 4 | 105 | 15059 | 11645 |
| 240 | 18,4 | 0,8 | 10,5 | 0,8 | 0,1 | 2,4 | 0,8 | 2 | 4 | 110 | 17249 | 12837 |
| 300 | 20,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,5 | 0,8 | 2 | 5 | 115 | 19603 | 14061 |
| 400 | 23,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,6 | 0,8 | 2 | 5 | 122 | 23151 | 15874 |
| 500 | 26,5 | 0,8 | 10,5 | 0,8 | 0,1 | 2,8 | 0,8 | 2 | 5 | 129 | 27045 | 17807 |
Propriétés principales
| Non. | Examinez l'article | Propriété | ||
| 1 | Construction | Énuméré aux tables | ||
| 2 | Résistance de conducteur | Énuméré aux tables | ||
| 3 | Examinez la tension | C.A. 3.5kV 5min | Aucun breaken | |
| 4 | Propriétés de Machenical avant le vieillissement | Résistance à la traction | Isolation | 12.5N/mm2 minimal |
| Gaine | 12.5N/mm2 minimal | |||
| Élongation à la coupure | Isolation | Mn 150% | ||
| Gaine | Mn 150% | |||
| Propriétés de Machenical après vieillissement | Résistance à la traction | Isolation | 100℃±2℃7days 12.5N/mm2 minimal | |
| Gaine | 100℃±2℃7days 12.5N/mm2 minimal | |||
| Valve variable de résistance à la traction | Isolation | 100℃±2℃7days maximum 25% | ||
| Gaine | 100℃±2℃7days maximum 25% | |||
| Élongation à la coupure | Isolation | 100℃±2℃7days Min.150% | ||
| Gaine | 100℃±2℃7days Min.150% | |||
| Valve variable de résistance à la traction | Isolation | 100℃±2℃7days maximum 25% | ||
| Gaine | 100℃±2℃7days maximum 25% | |||
| 5 | Propriété ignifuge | IEC60332 - 3 | ||
| 6 | Constante de la résistivité d'isolation | Minute à 20℃ | 36,7 | |
| Ki MΩ.km | Minute à 70℃ | 0,037 | ||
Nous sommes une fabrication en cela classés depuis de nombreuses années, nous pouvons offrir à nos clients des câbles avec la bonne qualité et le prix.
Nous souhaitons la bienvenue sincèrement à des clients ici et ailleurs pour être en pourparlers et coopérer avec nous ! ! !
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
