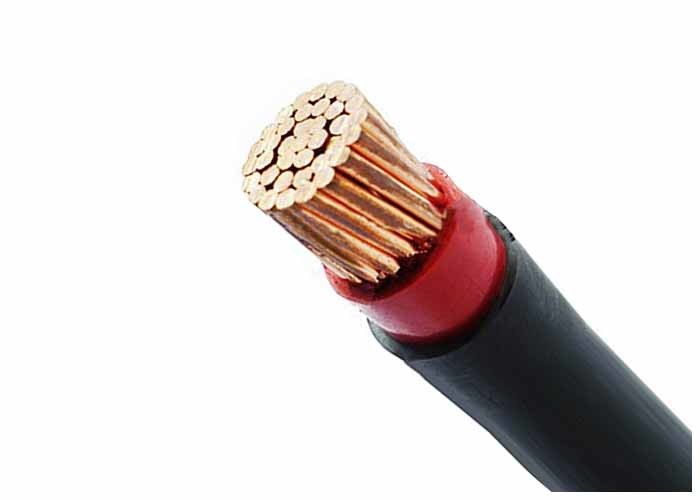

Câble d'alimentation isolé en PVC à noyau unique 0,6/1 kV pour la transmission de puissance KEMA
Application
Ces câbles d'alimentation sont destinés aux installations fixes telles que les réseaux de distribution ou les installations industrielles.
Tels que l'ingénierie des installations ; Machines industrielles ; Systèmes de chauffage et de climatisation ; Centrales électriques ; Applications scéniques, etc.
Construction
Conducteur : Cuivre recuit ordinaire, classe 1 solide ou classe 2 échoué selon. à la CEI 60228.
Un conducteur flexible de classe 5 ou étamé peut être proposé sur demande.
Isolation : Composé de polyéthylène réticulé (XLPE) selon la norme CEI 60502-1.
Gaine extérieure : PVC ST8 (90°C) de la norme CEI 60502-1.
Couleur de la gaine extérieure : Noir ou autre couleur selon la demande du client.
Caractéristiques électriques
Tensions nominales recommandées U0
| Tension du système la plus élevée (Um) (kV) |
Tension nominale (U0) (kV) |
| Catégories A et B |
Catégorie C |
| 1,2 |
0,6 |
0,6 |
Tensions de test de routine
| Tension nominale U0 (kV) |
0,6 |
| Tension d'essai (kV) |
3,5 |
Températures maximales des conducteurs pour différents types de composés isolants
| Température maximale du conducteur (°C) |
| Fonctionnement normal |
Court-circuit (5 s
durée maximale) |
| 90 |
250 |
Température de fonctionnement : -15°C à 90°C
Tension d'essai : 3,5 kV pendant 5 minutes
Référence d'installation
Rayon de courbure minimum (mm) : 8 x diamètre total du câble
Tension de traction maximale (N/mm2) : 70
Normes de référence
Conception : CEI60502-1
Conducteur : IEC60228, BS EN60228
Ignifugation : CEI 60332-1, BS EN60332-1
