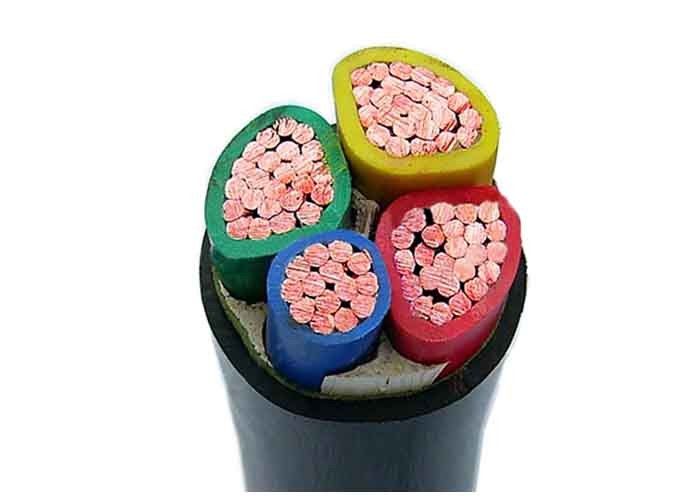

Muti-Cores 0.6/1kV CU Câbles isolés en PVC Produit certifié CE CEI Fabricant de Shanghai
Constructions
Conducteur : Conducteur circulaire en cuivre toronné, conforme à la norme CEI 60228 classe 2
Isolation : PVC/XLPE
Gaine : PVC type ST2 selon IEC 60502, noire
Remarque : Couleur de l'isolation selon les normes ou les exigences du client
Applications
Utilisé pour les lignes de transmission et de distribution d'énergie avec une tension nominale de 35 kV et moins. Comparé au câble d'alimentation isolé en PVC, le câble d'alimentation XLPE présente non seulement des caractéristiques d'excellente électricité, un mécanisme, une résistance à la chaleur et au vieillissement, une résistance aux contraintes environnementales et à la corrosion chimique, mais également une structure simple, un poids léger, aucune restriction en cas de chute de pose et une tolérance à haute température pour un travail à long terme.
Pour la pose en intérieur et en extérieur. Capable de supporter une certaine traction lors de l'installation, mais pas
forces mécaniques externes.
Normes
International : CEI 60502, CEI 60228 (CEI 60332-3 pour ZR-YJV uniquement)
Chine : GB/T 12706, (GB/T 18380-3 pour ZR-YJV uniquement)
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques
Tension nominale : 0,6 / 1 kV
Température maximale du conducteur : dans des conditions normales (90 ℃), d'urgence (130 ℃) ou de court-circuit pas plus de 5 s (250 ℃).
Min. Température ambiante. 0℃, après l'installation et seulement lorsque le câble est en position fixe
Min. Rayon de courbure : 20 x diamètre extérieur du câble pour un seul noyau
15 x câble OD pour multicœur
Certificats
CE, RoHS, CCC, KEMA et plus d'autres sur demande
Performances électriques
1. Résistance DC maximale du conducteur à 20 ℃, Ω/km
| Section mm2 |
Cuivre |
Aluminium |
Coupe transversale
mm2
|
Cuivre |
Aluminium |
| 25 |
0,727 |
1.20 |
185 |
0,0991 |
0,164 |
| 35 |
0,542 |
0,868 |
240 |
0,0754 |
0,125 |
| 50 |
0,387 |
0,641 |
300 |
0,0601 |
0,100 |
| 70 |
0,268 |
0,443 |
400 |
0,0470 |
0,0778 |
| 95 |
0,193 |
0,320 |
500 |
0,0366 |
0,0605 |
| 120 |
0,153 |
0,253 |
630 |
0,0238 |
0,0469 |
| 150 |
0,124 |
0,206 |
|
|
|
2. Test de tension CA 50 Hz monophasé ou test de tension CC :
| Tension nominale |
3.6 |
6 |
8.7 |
12 |
18 |
21 |
26 |
| Tension d'essai monophasé AC 50 Hz |
12,5 |
21 |
30,5 |
42 |
63 |
73,5 |
91 |
3. Test de charge partielle :
La tension de test est de 1,73U0, la charge partielle ne doit pas dépasser 10 PC.
