Le câblage blindé flexible de câble convient à la pose fixe dans des lignes de transport et de distribution d'énergie.
Des cables électriques isolés réticulés du polyéthylène (XLPE) est caractérisés avec la propriété électrique élevée, propriété mécanique, représentation vieillissante de la chaleur, résistance de fente de stress environnemental, résistance à la corrosion chimique, et elle a également la structure simple, opération commode et elle n'est pas limitée par la pose dans la grande différence du niveau.
Construction

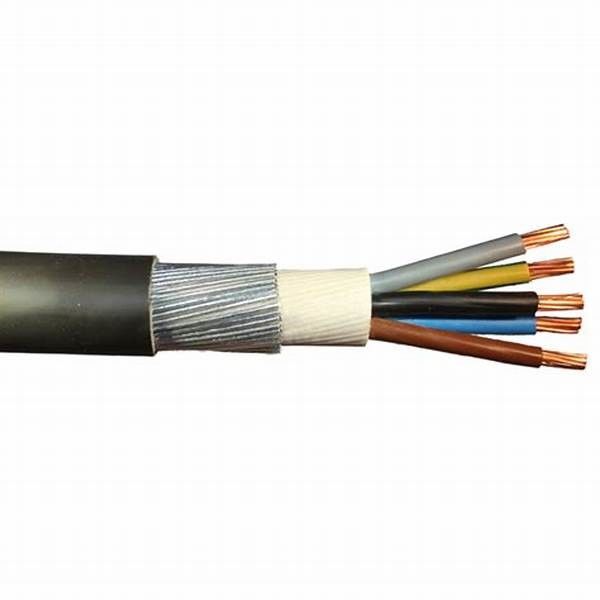

Câble électrique blindé d'AL/XLPE/SWA/PVC
- Noyau en aluminium nu rond échoué selon le CEI 60228
- Couche semi-conductrice intérieure
- Isolation XLPE de noyau
- Code couleurs selon HD 308 S2
- Couche semi-conductrice externe
- bande Semi-conductrice
- Écran de cuivre de bande
- Remplisseur
- Enveloppe intérieure de PVC
- Armure galvanisée de fil d'acier (la SWA)
- Gaine externe de PVC (rouge ou noir)
| Cable électrique du système mv (11kv 15kv 33kv) | ||
| Modèle et description Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kilovolts | Noyau de No.of | Région en coupe de conducteur (mm2) |
| isolation de xlpe | 1 noyau du noyau 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 millimètres carrés |
| Noyau de Cu | ||
| YJV, N2XSY ; Le PVC a engainé le cable électrique | ||
| YJV22 ; la bande en acier blindée, PVC a engainé le cable électrique | ||
| YJV32, YJV42 ; le fil d'acier blindé, PVC a engainé le cable électrique | ||
| Al Core | ||
| YJLV, NA2XSY ; Le PVC a engainé le cable électrique | ||
| YJLV22 ; la bande en acier blindée, PVC a engainé le cable électrique | ||
| YJLV32, YJLV42 ; le fil d'acier blindé, PVC a engainé le cable électrique | ||
Norme
International : LE CEI 60502, LE CEI 60228
La Chine : GB/T 12706
D'autres normes telles que les BS, le DIN et l'ICEA sur demande
Données techniques :
Conducteur maximum Temperature : sous normal (90 OC), urgence (130OC) ou ne se mettre pas plus de 5 états en court-circuit de s (250℃).
Min. Ambient Temp. 0 OC, après installation et seulement quand le câble est dans un à position fixe
Mn rayon de cintrage : câble O.D de 15 x pour à un noyau
câble O.D de 12 x pour le noyau multi
| Tension d'essai | 6 / 10 kilovolt | [kilovolt] | 21 / 5 mn. |
| 12 / 20 kilovolt | [kilovolt] | 42 / 5 mn. | |
| 18 / 30 kilovolt | [kilovolt] | 63 / 5 mn. | |
| Température ambiante | dans le mouvement | -5°C jusqu'à +70°C | |
| fixe | -20°C jusqu'à +70°C | ||
| Température de fonctionnement | court-circuit | °C | 250 |
| Temps de court-circuit | maximum. | [sec] | 5 |
| Rayon de cintrage | mn. | diamètre de x | 15 |
| Inflammabilité | norme | En 60332-1-2 |
Certificat
OIN, CE, KEMA, CEI, RoHS, ccc, P3C et plus d'autres sur demande
FAQ
1. Expédition : Par la mer ou avion dû au poids lourd. Les échantillons seront d'envoyer par DHL, Fedex. etc.
2. Paiement : Nous acceptons T/T, L/C, choisissons juste ce que vous aimez
3. Délai de livraison : Généralement 7~10 jours ouvrables sur le dépôt de reçu. Selon la quantité.
4. MOQ : Généralement notre MOQ est 1000meters. des échantillons en-dessous de 20 centimètres peuvent être fournis librement.
Nos produits sont vendus dans le monde entier. Vous pouvez être assuré de l'ensemble du processus de nos produits.
