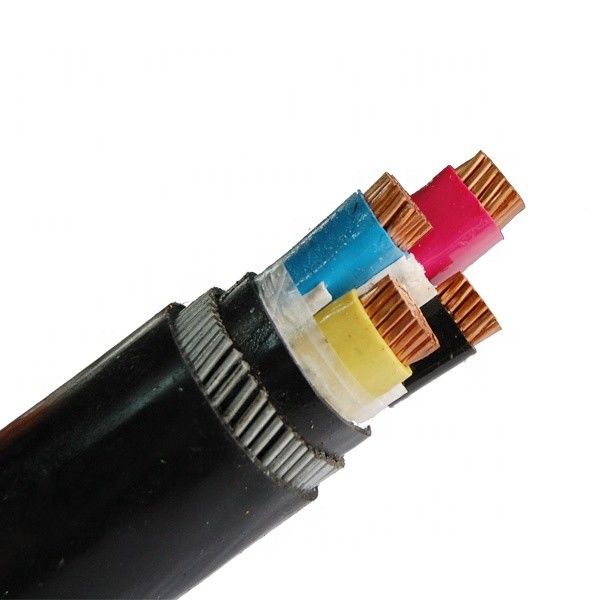

Le câble électrique système mv Xlpe de gaine de PVC YJV32 a isolé le cuivre moyen Cu/xlpe/pvc souterrain de tension de câble blindé
Caractéristique du produit et but :
Le polyéthylène réticulé a isolé des cables électriques est caractérisé avec la haute résistance mécanique, résistance forte au stress environnemental, les excellentes propriétés électriques, résistance puissante à
attaque chimique. En outre, les produits légers et simples sont conviviaux. Ce produit est approprié et conçu pour le transport d'énergie et le système de distribution de la tension évaluée 0.6/1kv. En termes
de la caractéristique principale du câble anti-flamboyant, le câble n'est pas exposé à mettre à feu ou n'a pas continué l'allumage est seulement limité à une certaine portée applicable à la centrale, souterrain, tunnel, gratte-ciel, grand
entreprise industrielle et extrayante, gisement de pétrole, mine de charbon et d'autres endroits des câbles électriques distribués intensifs. Norme effective :
GB/T 12706, le CEI 60502 et norme nationale et internationale appropriée. Par exemple, les BS, VDE, JIS, AEIC, et ainsi de suite.
Représentation opérationnelle :
La température de fonctionnement maximale permise du conducteur de câble : 90 C en état normal et 250 C en cas de court-circuit (la durée maximum du court-circuit est 5s).
Cores×section de NO.of (² de millimètre) |
Isolation normale épaisseur (millimètres) |
Épaisseur normale de gaine extérieure |
Combinaison approximative diamètre du câble (millimètres) |
Poids approximatif du câble (kg/km) |
||||||
Cu | AL | |||||||||
Unarmoured | Blindé | Unarmoured | Blindé | YJV | YJV22 | YJLV | YJLV22 | |||
4×4 | 0,7 | 1,8 | 1,8 | 12,5 | 18,1 | 282 | 430 | / | / | |
4×6 | 0,7 | 1,8 | 1,8 | 14,7 | 17 | 383 | 545 | / | / | |
4×10 | 0,7 | 1,8 | 1,8 | 16,9 | 19,1 | 565 | 752 | 390 | 517 | |
4×16 | 0,7 | 1,8 | 1,8 | 19,3 | 21,6 | 783 | 1020 | 416 | 663 | |
4×25 | 0,9 | 1,8 | 1,8 | 23,5 | 25,7 | 1241 | 1502 | 593 | 902 | |
4×35 | 0,9 | 1,8 | 1,8 | 26,7 | 28,7 | 1631 | 1957 | 776 | 1096 | |
4×50 | 1,0 | 1,8 | 1,9 | 28,0 | 32,6 | 2080 | 2812 | 961 | 1770 | |
4×70 | 1,1 | 2,0 | 2,1 | 33,2 | 37,5 | 2952 | 3796 | 1302 | 2222 | |
4×95 | 1,1 | 2,1 | 2,3 | 38,0 | 42,6 | 3970 | 4962 | 1693 | 2757 | |
4×120 | 1,2 | 2,3 | 2,4 | 40,9 | 46,4 | 4894 | 5913 | 2077 | 3363 | |
4×150 | 1,4 | 2,4 | 2,6 | 46,0 | 51,3 | 5980 | 7170 | 2852 | 3878 | |
4×185 | 1,6 | 2,6 | 2,7 | 52,5 | 57,8 | 7442 | 8802 | 3173 | 4618 | |
4×240 | 1,7 | 2,8 | 3,0 | 59,4 | 64,6 | 9764 | 11289 | 4032 | 5782 | |
4×300 | 1,8 | 3,0 | 3,1 | 66,2 | 71,6 | 12122 | 13856 | 4924 | 6735 | |
4×400 | 2,0 | 3,3 | 3,4 | 73,8 | 80,3 | 15624 | 18407 | 6272 | 9313 | |
4×500 | 2,2 | 3,5 | 3,7 | 89,3 | 96 | 19877 | 23264 | 7667 | 11062 | |
4×630 | 2,4 | 3,8 | 4,0 | 99,6 | 106,3 | 25124 | 28895 | 9514 | 13293 |
