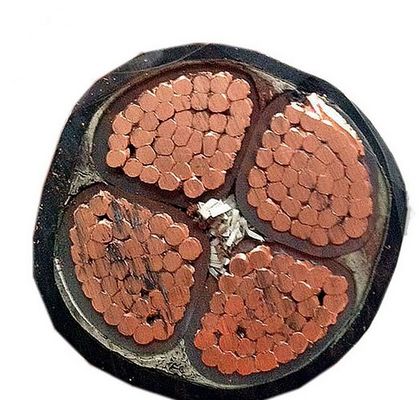

Câble mou de basse de fumée d'halogène puissance résistante au feu nulle de gaine
Produits périodiques ignifuges de fil et de câble
1. Norme de produit
La norme d'entreprise, cette norme est équivalente à GB/T 19666-2005.
2. Ce produit convient pour l'usage dans tous les endroits utilisant la tension CA évaluée 1-10 kilovolts de cable électrique isolé en plastique, 450/750 câble de commande isolé en plastique de V, 450/750 V et au-dessous du fil et le câble de matériel électrique, particulièrement à hautes températures, inflammable et le feu. Preuve pour la puissance de transmission et de distribution, contrôle, système d'alarme et de commande de tir et d'autres circuits.
3. Propriété pour l'usage
a. Selon différentes sortes de produit, la tension évaluée peut être divisée en ce qui suit :
α. 0.6/1 - 8.7/10 kilovolts de β. 450/750 kilovolt de γ. 300/500 δ de V. 300/300 V
b. La température laissée de travail du câble pendant une longue période est divisée en suivant selon différents genres de produits :
70ºC, 90ºC, 10
c. Pour le court-circuit (5s), la température laissée de max.work du conducteur ne dépasse pas 160ºC et 250ºC (pour l'a-α).
d. La température environnementale pour étendre le câble devrait être pas moins que 0ºC.
f. Le rayon de cintrage minimal permis de câble devrait être selon différents genres de produits suivants : 6 fois, 10 fois, 12 fois et 15 fois de diamètre global de câble.
g. Nature de combustion de câble
α. Dans des conditions de combustion de la température 750-800ºC de flamme, le câble peut normalement fonctionner moins de 90 mn.
β. Courant mesuré de câble. La capacité de chargement sous l'environnement de « α » n'est pas moins que la valeur de actuel-transport de capacité dans des conditions de travail de type et de caractéristiques correspondants de câble commun.
h. L'autres nature et examen médical électriques. La nature du câble sont toute de mécanicien plus haute que le câble commun correspondant.
| Tableau 1 | |||||||||
| Type | Nom | ||||||||
| NH-VV | le PVC résistant au feu a isolé, gaine de PVC, cable électrique de cuivre | ||||||||
| NH-VV22 | le PVC résistant au feu a isolé, gaine de PVC, cable électrique de cuivre blindé de ceinture en acier | ||||||||
| NH-YJV | XLPE résistant au feu a isolé, gaine de PVC, cable électrique de cuivre | ||||||||
| NH-YJV22 | XLPE résistant au feu a isolé, gaine de PVC, cable électrique de cuivre blindé de ceinture en acier | ||||||||
| NH-FF | cable électrique isulated et fluoroplastic fluoroplastic d'en cuivre de gaine | ||||||||
| WDZN-YY | Polyoléfine de LSZH isolée, cable électrique d'en cuivre de gaine de polyoléfine | ||||||||
| WDZN-YY23 | Polyoléfine de LSZH isolée, cable électrique de cuivre blindé de ceinture en acier de gaine de polyoléfine | ||||||||
| NH-YGG | le caoutchouc de silicone isolé, cable électrique d'en cuivre de gaine en caoutchouc de silicone | ||||||||
| Type | Noyaux | Tension évaluée 0.6/1kv | |||||||
| Section (mm2) | |||||||||
| NH-VV ; NH-VV22 ; NH-FF ; NH-YGG ; NH-YJV ; NH-YJV22 ; NH-WDZN-YY23 | 1~5 | 1.5~300 ; 4~300 | |||||||
| Tableau 3 | |||||||||
| DiameterΦ de noyau de câble | Épaisseur de gaine de Fluoroplastic | ||||||||
| 3-5 | 0,55 | ||||||||
| 5.01-10 | 0,7 | ||||||||
| 10.01-15 | 0,8 | ||||||||
| 15.01-20 | 0,85 | ||||||||
| 20.01-25 | 0,95 | ||||||||
| 25.01-30 | 1,05 | ||||||||
| Propriété : | |||||||||
| 1, la température ambiante pour la pose de câble : au-dessus de 0°C | |||||||||
| 2, la température fonctionnante maximum à long terme du PVC ont isolé le conducteur n'est pas plus que 70°C ; Le conducteur de NH-YJV n'est pas plus than90°C ; Le conducteur de WDZN-YY n'est pas plus que 90°C ; Le conducteur de NH-YGG n'est pas plus than180°C ; Le conducteur de NH-FF n'est pas plus than200°C. | |||||||||
