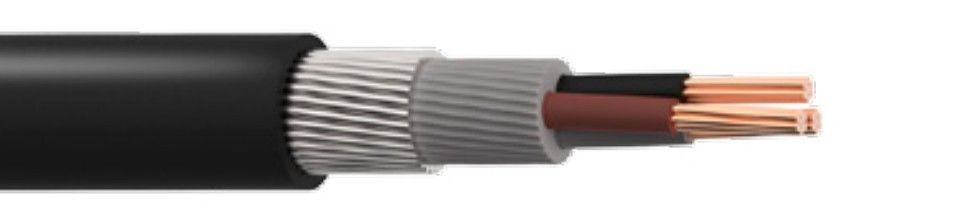

BS 6724 Copper Conductor Multi Core Low Smoke Zero Halogen Cable SWA BASEC 0.6/1kV LSZH Cable

BS 6724 câble à conducteur de cuivre multi-noyau SWA LSZH BASEC 0,6/1 kV

Applications

SHAN Cable est un important fournisseur de câbles à faible teneur en halogène zéro fumée (LSZH) offrant des câbles LSZH personnalisés et en stock.ainsi que les performances et la fiabilitéIls sont généralement spécifiés pour une utilisation dans des espaces publics fermés et densément peuplés où la résistance aux flammes,une faible production de fumée et une réduction des émissions de gaz toxiques/corrosifs pendant la combustion sont essentielles.

Cable LSZH multicore avec armure en fil d'acier (SWA). câbles de puissance et de commande auxiliaires destinés aux réseaux électriques, aux applications souterraines, extérieures et intérieures et aux conduites de câbles.Pour l'installation en cas de feu, les émissions de fumée et les fumées toxiques constituent une menace potentielle pour la vie et les équipements.

Construction

Conductor Class 2 stranded copper conductor according to BS EN 60228 (previously BS 6360) Insulation XLPE (Cross-Linked Polyethylene) Type GP8 according to BS 7655 Bedding LSZH (Low Smoke Zero Halogen) Type LTS1 according to BS 7655 Armour SWA (Steel Wire Armour) Sheath LSZH (Low Smoke Zero Halogen) Type LTS1 according to BS 7655

Les normes:

La norme ISO/IEC 61034-1 et la norme EN/IEC 60332-1-2 et la norme EN/IEC 60332-3-24 sont remplacées par les normes EN/IEC 60502-1 et 60754-1.

Certificats

ISO, CE, KEMA, IEC, CCC, P3C et bien d'autres sur demande

Signification abrégée:

LSZH Faible teneur en fumée, zéro halogène LSF Faible teneur en fumée, fumée LS0H Faible teneur en fumée, zéro halogène LSHF Faible teneur en fumée, sans halogène LSNH Faible teneur en fumée, non halogène NHFR Non halogène, ignifuge HFFR Halogène,Rétardant de flamme FRNC Rétardant de feu, non corrosif LS Faible, fumée limitée ST Essai de fumée (fumée limitée) FRLS Résistant au feu, faible fumée RE Réduction des émissions LC Faible corrosivité LH Faible halogène

Faible teneur en fumée et zéro halogène Caractéristiques principales:

• Matériaux LSZH pour des propriétés à faible teneur en fumée et une toxicité réduite

• Les conducteurs en cuivre en conserve résistent à la corrosion

• Conducteurs en filets pour une flexibilité d'installation

• Configurations multiconducteurs et multicoupes

• Des versions non blindées pour le plus petit diamètre

• Foil blindé, en paires globales ou individuelles, pour une protection EMI et une meilleure intégrité du signal

• Isolement des conducteurs codé par couleur pour une identification facile

• Surface nominale de la section transversale mm2	Diamètre global approximatif en mm	Approximativement, sous le blindage.	Diamètre nominal des fils blindés en mm	Poids approximatif du câble en kg/km	Résistance maximale du conducteur @ 20°C Ohms/km	Rating de court-circuit du conducteur (1 seconde) kA	Trois phases AC découpées directement	Trois phases AC trefoil touchant l' air libre Amps	Réduction des volts AC en trois phases mV/A/m
  1.5	12	8	0.9	280	12.1	0.20	23	25	27
  2.5	13	9	0.9	350	7.41	0.35	31	33	16
  4	15	10	0.9	450	4.61	0.57	42	44	10
  6	16	11	0.9	550	3.08	0.86	53	56	6.8
  10	18	13	1.25	800	1.83	1.4	73	78	4
  16	21	15	1.25	1110	1.15	2.2	94	99	2.5
  25	26	19	1.6	1700	0.727	3.6	124	131	1.65
  35	28	22	1.6	2100	0.524	5.0	154	162	1.15
  50*	30	23	1.6	2400	0.387	7.1	187	197	0.87
  70*	34	26	1.6	3100	0.268	10.0	238	251	0.6
  95*	36	29	2	4100	0.193	13.6	289	304	0.45
  120*	40	32	2	5000	0.153	17.2	335	353	0.37
  150*	45	36	2.5	6300	0.124	21.4	386	406	0.3
  185*	49	40	2.5	7600	0.00991	26.5	441	463	0.26
  240*	54	44	2.5	9600	0.0754	34.3	520	546	0.21
  300*	59	49	2.5	11600	0.0601	42.9	599	628	0.185
  400*	65	55	2.5	14400	0.047	57.2	673	728	0.165

•

Emballage et expédition

Nous sommes capables de respecter les délais de livraison les plus stricts selon chaque commande.Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts..
Le câble est fourni dans des bobines en bois, des boîtes ondulées et des bobines.Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour selon les exigences du client..
