Câble électrique blindé de bande d'acier de HT 36KV UG avec le meilleur prix fabricant de la Chine
Application
Utilisé dans les postes de transformation, les blocs de commutation, les centrales électriques et les installations industrielles. Câble d'alimentation moyenne tension pour application statique dans le sol, à l'intérieur et à l'extérieur des installations, à l'extérieur, dans les canaux de câbles, dans l'eau, dans des conditions où les câbles ne sont pas exposés à des contraintes mécaniques et à des contraintes de traction plus importantes.

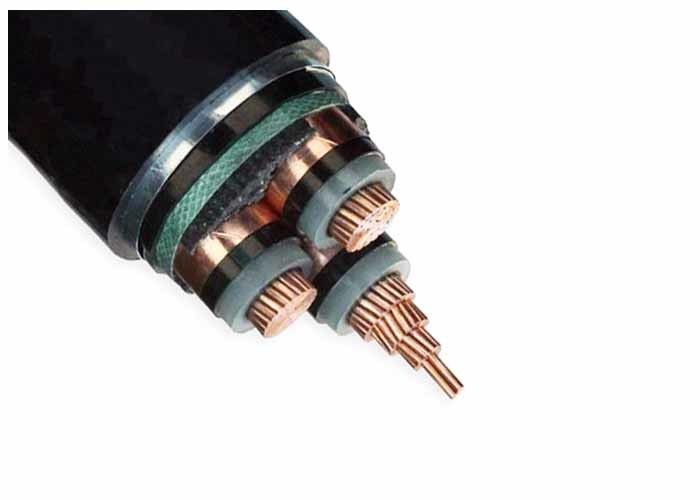

Construction
1. cuivre nu ou aluminium toronné
2 . couche intérieure en matériau semi-conducteur
3 . isolation centrale en polyéthylène réticulé
4 . couche externe en matériau semi-conducteur
5 . ruban semi-conducteur
6 . écran de fils de cuivre
7 . Bande de remplissage, fil ou papier
8 . Non tisséRuban d'emballage ou ignifuge
9 . ExtrudéRevêtement intérieur en PVC
10 . Ruban en acier inoxydable blindé
11 . Gaine globale : polychlorure de vinyle (PVC) ou FR-PVC, PE, LSOH
YJ : Isolation XLPE
V : Gaine PVC
32 : Armure en fil d'acier - 3 âmes
22 : Blindage en ruban d'acier - 3 âmes
72 : Armure en fil d'aluminium - 1 âme
62 : Blindage en ruban inox - 1 âme
ZR : Résistant aux flammes
Normes
International : CEI 60502-2, CEI 60228
Chine: GB/T 12706.2-2008
D'autres normes telles queBS, DIN et ICEA sur demande
Données techniques :
| Tension d'essai |
6 / 10 kV |
[kV] |
21 / 5 minutes. |
| |
12 / 20 kilovolts |
[kV] |
42 / 5 minutes. |
| |
18 / 30 kilovolts |
[kV] |
63 / 5 minutes. |
| Plage de température |
en mouvement |
|
-20°C à +90°C |
| |
fixé |
|
-20°C à +90°C |
| Température de fonctionnement |
court-circuit |
°C |
250 |
| Temps de court-circuit |
maximum. |
[seconde] |
5 |
| Rayon de courbure |
min. |
x diamètre |
15 |
| Inflammabilité |
standard |
|
EN 50265-2-1 |
*) Conditionnement : CUT = câble en différentes longueurs sur touret ou bobine, découpe possible à la longueur souhaitée
Détails du câble d'alimentation MV (6 à 35 kv)
| Câble d'alimentation MV (11kv 15kv 33kv) |
| Modèle et description Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Nombre de noyau |
Zone de section transversale du conducteur (mm2) |
| isolation XLPE |
1 noyau 3 noyaux |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm² |
| Noyau de Cu |
| YJV, N2XSY ; câble d'alimentation à gaine PVC |
| YJV22 ; ruban d'acier blindé, câble d'alimentation à gaine PVC |
| YJV32, YJV42 ; câble d'alimentation blindé en fil d'acier, gainé de PVC |
| Al Core |
| YJLV, NA2XSY; Câble d'alimentation gainé PVC |
| YJLV22 ; ruban d'acier blindé, câble d'alimentation à gaine PVC |
| YJLV32, YJLV42 ; câble d'alimentation blindé en fil d'acier, gainé de PVC |
Ce produit est applicable à la ligne de transmission et de distribution d'énergie avec une tension nominale CA (U0/U) d'un système 3,6/6 kV-26/36 kV. Il est acheminé dans l'air (cadre de pont de câbles, support mural intérieur et plateau) et dans le sol (enfoui directement, tranchée de câbles, tuyau, etc.) respectivement en fonction de la différence de structure de la couche de protection.
Certificat
OIN,CE, KEMA,CEI,RoHS, CCC,P3C et plus d'autres sur demande
EMBALLAGE ET EXPÉDITION
Tous les câbles destinés à l'exportation sont bien emballés et protégés par un tambour en bois ou un tambour en bois et en acier. Le matériau d'emballage dépend du poids et de la taille du câble. Une fois les tourets de câbles bien emballés envoyés au port maritime, ils sont chargés dans un conteneur de 20 pieds ou un conteneur de 40 pieds. Tous les tambours de câble sont fermement fixés par une ceinture de sécurité pour garantir aucun mouvement pendant le fret maritime. La taille du conteneur est choisie en fonction du poids total des marchandises chargées ou selon les exigences du client.
Services
* Nous sommes l'un des plus grands fabricants de fils électriques et de câbles d'alimentation en Chine et avons plus de 20 ans d'expérience dans la production et la commercialisation.
* Nous acceptons les OEM. La taille et le matériau du câble sont personnalisés. Votre propre logo et votre propre design sont les bienvenus. Nous produirons selon vos besoins et votre description ;
* Veuillez nous envoyer une demande pour plus d'informations sur les produits et nous vous donnerons vos commentaires dans 12 heures.
FAQ
Q : Combien de temps faut-il pour obtenir un devis ?
R : La plupart des devis sont retournés dans les 24 heures. Cependant, s'il s'agit d'une construction spéciale, cela peut prendre plus de jours.
Q : Quelles garanties vos produits offrent-ils ?
R : Le câble SHAN garantit que tous nos produits, câbles et bien plus encore sont exempts de défauts. Nous reprendrons tout produit ne répondant pas à la qualité convenue par les deux parties. Les modalités spécifiques sont les suivantes :
1. Nous garantissons que nous respecterons les exigences de la période de garantie spécifiées dans le contrat, que les marchandises fournies dans le cadre du bon de commande pour l'achat de câbles et de fils du réseau de distribution autoportant
2. Nous serons fabriqués selon ces spécifications et les marchandises seront neuves, inutilisées, parmi les modèles les plus récents ou les plus actuels. Une fois sélectionnés, nous fournirons les marchandises strictement conformément aux exigences du contrat.
3. La garantie restera valable pendant douze (12) mois après que les marchandises, ou toute partie de celles-ci, selon le cas, ont été livrées et acceptées à la destination finale indiquée dans les CCP, ou pendant dix-huit (18) mois après la date d'expédition depuis le port ou le lieu de chargement dans le pays d'origine, selon la période qui se termine en premier.
4. Pendant la période de garantie, l'acheteur peut déclarer directement au fabricant sous forme écrite ou par l'intermédiaire de l'agent s'il y a un problème dans la qualité des marchandises. Le fabricant effectuera la réparation ou le remplacement dans un délai raisonnable et supportera tous les frais y afférents.
