| MOQ: | 500m |
| Prix: | USD 3.88-9.89/M |
| Standard Packaging: | Tambour en bois |
| Delivery Period: | 7 jours |
| Payment Method: | L / C, T / T |

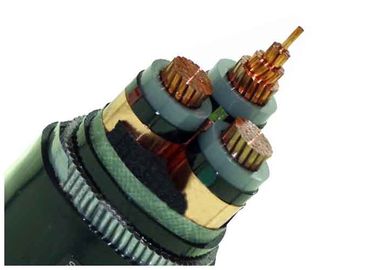

Cable électrique blindé HT câble de distribution en cuivre à 3 phases câble d'alimentation souterrain
Construction
Cable électrique blindé Cu/XLPE/STA/PVC
- Noyau en aluminium rond et nu, à filets selon la CEI 60228
- couche interne semi-conductive
- Isolement du noyau XLPE
- Code couleur selon HD 308 S2
- Couche extérieure semi-conductive
- Ruban adhésif semi-conducteur
- Écran en cuivre
- Remplisseur
- Enveloppe intérieure en PVC
- bandes blindées en acier galvanisé (STA)
Application du projet
Utilisé pour les lignes de transmission et de distribution d'électricité dont la tension nominale est inférieure ou égale à 35 kV.
Cable d'alimentation haute et moyenne tension pour une application statique au sol, à l'intérieur et à l'extérieur des installations, en extérieur, dans les canaux de câbles, dans l'eau,dans des conditions où les câbles ne sont pas exposés à des contraintes mécaniques et à des contraintes de traction plus importantes.
| MV ((11kv 15kv 33kv) câble électrique | ||
| Modèle et description Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV | N° du noyau | Surface de la section transversale du conducteur ((mm2) |
| Isolement xlpe | 1 noyau 3 noyaux | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm carrés |
| Cœur de cu | ||
| YJV, N2XSY;câble d'alimentation recouvert de PVC | ||
| YJV22;bandes blindées en acier, câble électrique recouvert de PVC | ||
| YJV32, YJV42; fil d'acier blindé, câble d'alimentation recouvert de PVC | ||
| Al Core | ||
| YJLV, NA2XSY; câble d'alimentation recouvert de PVC | ||
| YJLV22; bande blindée en acier, câble d'alimentation en PVC | ||
| YJLV32, YJLV42; fil d'acier blindé, câble électrique recouvert de PVC | ||
La norme
Le nombre d'équipements utilisés est déterminé en fonction de l'état de l'équipement.
Chine: GB/T 12706
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques:
Température maximale du conducteur: inférieure à la normale (90Je vous en prie.C), urgence (130Je vous en prie.C) ou un court-circuit ne dépassant pas 5 s (250°C).
Température ambiante minimaleJe vous en prie.C, après installation et uniquement lorsque le câble est en position fixe
Radius de flexion minimum: 15 x surdose de câble pour un seul noyau
12 x câble O.D. pour le multi-noyau
| Voltage d'essai | 6 / 10 kV | [kV] | 21 / 5 minutes. |
| 12 / 20 kV | [kV] | 42 / 5 minutes. | |
| 18 / 30 kV | [kV] | 63 / 5 minutes. | |
| Plage de température | en mouvement | -5°C à +70°C | |
| fixé | -20°C à +70°C | ||
| Température de fonctionnement | court-circuit | °C | 250 |
| Temps de court-circuit | - Je ne peux pas. | [seconde] | 5 |
| Radius de flexion | Min. | x diamètre | 15 |
| Intégrabilité | norme | Pour les appareils électroniques |
|
|
