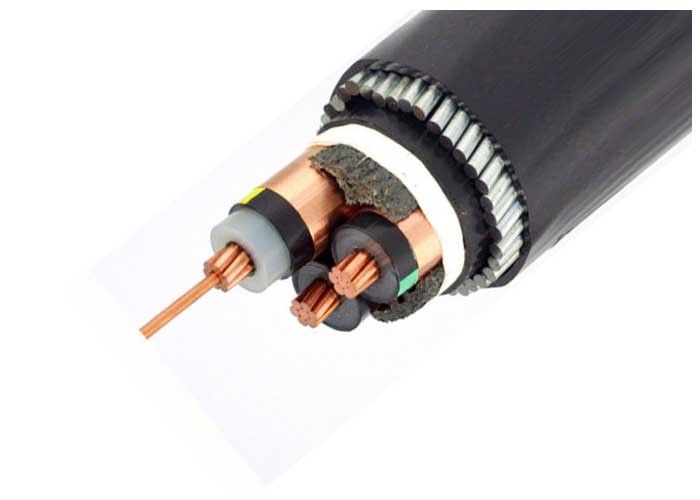

Trois câble électrique blindé XLPE 3x95SQMM de la SWA du noyau URD 6.35/11KV par EN TANT QUE norme
Construction
| Conducteur | Conducteur de cuivre échoué par contrat, classe 2 selon le CEI 60228 |
| Conducteur de cuivre solide circulaire, classe 1 selon le CEI 60228 | |
| Conducteur de cuivre échoué flexible, classe 5 selon le CEI 60228 | |
| Écran sur âme | Semi-conducteur |
| Isolation | XLPE (polyéthylène réticulé) |
| Écran sur enveloppe isolante | Semi-conducteur |
| Écran métallique | Bouclier de bande de bande de cuivre d'écran ou de câblage cuivre et d'en cuivre |
| Remplisseur | Bande de remplisseurs |
| Emballage de la bande | Non tissé enveloppant la bande ou le lsoh enveloppant la bande |
| Bâche intérieure | PVC expulsé, ou LSOH |
| Armure | Armure en acier de bande |
| Gaine globale | PVC, FR-PVC, PE ou LSOH |
Normes
International : LE CEI 60502-2, LE CEI 60228
La Chine : GB/T 12706.2-2008
D'autres normes telles que les BS, le DIN et l'ICEA sur demande
Applications
Utilisé pour le transport d'énergie et la ligne de distribution avec la tension évaluée à 35kV et ci-dessous.
Comparé au cable électrique isolé par PVC, le cable électrique de xlpe revendique non seulement des caractéristiques de l'excellente électricité, de mécanisme, de chaleur et de structure anticorrosion, mais également simple effort-résistante et chimique vieillissement-résistante, d'environnement, de poids léger, d'aucune restriction en étendant la baisse, et d'allocation à hautes températures pour le travail à long terme.
Caractéristiques
| Cable électrique du système mv (6 à 35kv) | |||
| Modèle et description Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kilovolts | Noyau de No.of | Région en coupe de conducteur (mm2) | |
| isolation de xlpe | 1 noyau du noyau 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 millimètres carrés | |
| Noyau de Cu | Noyau d'Al | ||
| YJV, N2XSY ; Cable électrique engainé par PVC | YJLV, NA2XSY ; Cable électrique engainé par PVC | ||
| YJV22 ; la bande en acier blindée, PVC a engainé le cable électrique | YJLV22 ; la bande en acier blindée, PVC a engainé le cable électrique | ||
| YJV32, YJV42 ; le fil d'acier blindé, PVC a engainé le cable électrique | YJLV32, YJLV42 ; le fil d'acier blindé, PVC a engainé le cable électrique | ||
| isolation de PVC | |||
| Noyau de Cu | Noyau d'Al | ||
| VV (VY) ; Cable électrique engainé de PVC (PE) | VLV (VLY) ; Cable électrique engainé de PVC (PE) | ||
| VV22 (VV23) ; la bande en acier blindée, PVC (PE) a engainé le cable électrique | VLV22 (VLV23) ; la bande en acier blindée, PVC (PE) a engainé le cable électrique | ||
| VV32 (VV33), VV42 (VV43) ; le fil d'acier blindé, PVC (PE) a engainé le cable électrique | VLV32 (VLV33), VLV42 (VLV43) ; le fil d'acier blindé, PVC (PE) a engainé le cable électrique | ||
Données techniques
| Examinez la tension | 6 / 10 kilovolt | [kilovolt] | 21 / 5 mn. |
| 12 / 20 kilovolt | [kilovolt] | 42 / 5 mn. | |
| 18 / 30 kilovolt | [kilovolt] | 63 / 5 mn. | |
| Température ambiante | dans le mouvement | -20°C labourent +90°C | |
| fixe | -20°C labourent +90°C | ||
| Température de fonctionnement | court-circuit | °C | 250 |
| Temps de court-circuit | maximum. | [sec] | 5 |
| Rayon de cintrage | minimal. | diamètre X | 15 |
| Inflammabilité | standard | En 50265-2-1 |
| Nom. Section transversale de conducteur | Non de brins/diamètre. Du conducteur | Épaisseur d'isolation | Épaisseur d'enveloppe intérieure | Épaisseur en acier de bande | Épaisseur de gaine | Approximativement O.D. | Approximativement poids | Max. D.C Resistance de conducteur (℃ 20) | C.A. de tension d'essai | Estimation actuelle | |
| mm2 | pc/mm | millimètre | millimètre | millimètre | millimètre | (millimètre) | kg/km | Ω /km | kV/5min | En air (a) | Dans le sol (A) |
| 3 × 35 | 7/2.52 | 5,5 | 1,8 | 2 × 0,5 | 2,9 | 58,0 | 4840 | 0,524 | 42 | 140 | 155 |
| 3 × 50 | 10/2.52 | 5,5 | 1,8 | 2 × 0,5 | 3,0 | 61,0 | 5463 | 0,387 | 42 | 165 | 180 |
| 3 × 70 | 14/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,1 | 65,0 | 6446 | 0,268 | 42 | 210 | 220 |
| 3 × 95 | 19/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,2 | 68,0 | 7457 | 0,193 | 42 | 255 | 265 |
| 3 × 120 | 24/2.52 | 5,5 | 2,0 | 2 × 0,5 | 3,3 | 71,0 | 8459 | 0,153 | 42 | 290 | 300 |
| 3 × 150 | 30/2.52 | 5,5 | 2,2 | 2 × 0,5 | 3,4 | 75,0 | 10555 | 0,124 | 42 | 330 | 340 |
| 3 × 185 | 37/2.52 | 5,5 | 2,2 | 2 × 0,5 | 3,5 | 78,0 | 11925 | 0,0991 | 42 | 375 | 380 |
| 3 × 240 | 48/2.52 | 5,5 | 2,2 | 2 × 0,8 | 3,7 | 83,0 | 13959 | 0,0754 | 42 | 435 | 435 |
| 3 × 300 | 61/2.52 | 5,5 | 2,2 | 2 × 0,8 | 3,9 | 88,0 | 16314 | 0,0601 | 42 | 495 | 485 |
| 3 × 400 | 61/2.97 | 5,5 | 2,3 | 2 × 0,8 | 4,1 | 95,0 | 19032 | 0,047 | 42 | 565 | 520 |
Certificats
OIN, CE, KEMA, CEI, RoHS, ccc, P3C et plus d'autres sur demande
Conseil de commande
Tension évaluée
Norme d'application : IEC/BS/UL/GB
Nombre de noyaux
Construction de $ de taille de conducteur
Nature de l'enveloppe isolante
Blindé ou unarmored. Si armure, le type d'armure et matériel
La condition de la gaine
Longueur de condition de câble et d'emballage
L'autre condition
