Ce produit s'applique à la ligne de transport et de distribution d'énergie avec la tension évaluée par C.A. (U0/U) de système 3.6/6kV-26/36kV. Il est conduit à l'air (cadre de couvre-câbles, appui d'intérieur de mur, et plateau) et au sol (dirigez fossé enterré, de câble, ect de tuyau.) respectivement selon la différence de la structure de couche de protection.
Application
Utilisé pour le transport d'énergie et la ligne de distribution avec la tension a évalué à 35kV et ci-dessous.
Haut et moyen cable électrique de tension pour l'application statique en terre, dans et en dehors des équipements, extérieurs, dans des canaux de câble, dans l'eau, en conditions où des câbles ne sont pas exposés à un effort mécanique plus lourd et à une contrainte de tension.
Comparé au cable électrique isolé par PVC, le cable électrique de xlpe revendique non seulement des caractéristiques de l'excellente électricité, de mécanisme, de chaleur et de structure anticorrosion, mais également simple effort-résistante et chimique vieillissement-résistante, d'environnement, de poids léger, d'aucune restriction en étendant la baisse, et d'allocation à hautes températures pour le travail à long terme.
Construction

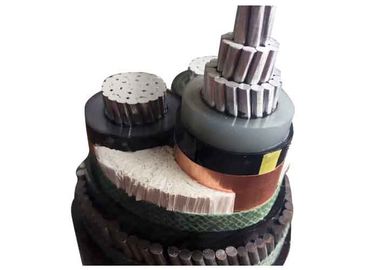

Câble électrique blindé d'AL/XLPE/STA/PVC
- Noyau en aluminium nu rond échoué selon le CEI 60228
- Couche semi-conductrice intérieure
- Isolation XLPE de noyau
- Code couleurs selon HD 308 S2
- Couche semi-conductrice externe
- bande Semi-conductrice
- Écran de cuivre de bande
- Remplisseur
- Enveloppe intérieure de PVC
- Armure galvanisée (SWA) de fil d'acier
- Gaine externe de PVC (rouge ou noir)
Cable électrique du système mv (11kv 15kv 33kv) | ||
Modèle et description Uo/U (Um) =3.6/6 (7,2), 6/6 (7,2), 6 10(12), 8,7/10(12), 8.7/15 (17,5), 12/20(24), 18/30(36), 21/35 (40,5), 26/35 (40,5) kilovolts | Noyau de No.of | Région en coupe de conducteur (mm2) |
isolation de xlpe | 1 noyau du noyau 3 | 10 16 25 35 70 95 120 150 185 240 300 400 500 630 millimètres carrés |
Noyau de Cu | ||
YJV, N2XSY ; Cable électrique engainé par PVC | ||
YJV22 ; la bande en acier blindée, PVC a engainé le cable électrique | ||
YJV32, YJV42 ; le fil d'acier blindé, PVC a engainé le cable électrique | ||
Noyau d'Al | ||
YJLV, NA2XSY ; Cable électrique engainé par PVC | ||
YJLV22 ; la bande en acier blindée, PVC a engainé le cable électrique | ||
YJLV32, YJLV42 ; le fil d'acier blindé, PVC a engainé le cable électrique |
Standard
International : LE CEI 60502, LE CEI 60228
La Chine : GB/T 12706
D'autres normes telles que les BS, le DIN et l'ICEA sur demande
Données techniques
La température maximum de conducteur : sous normal (90 OC), l'urgence (130OC) ou ne se mettent pas plus de 5 états en court-circuit de s (250℃).
Min. Ambient Temp. 0 OC, après installation et seulement quand le câble est dans un à position fixe
Rayon de cintrage minimal : câble O.D de 15 x pour à un noyau
câble O.D de 12 x pour le noyau multi
Examinez la tension | 6 / 10 kilovolt | [kilovolt] | 21 / 5 mn. |
12 / 20 kilovolt | [kilovolt] | 42 / 5 mn. | |
18 / 30 kilovolt | [kilovolt] | 63 / 5 mn. | |
Température ambiante | dans le mouvement | -5°C labourent +70°C | |
fixe | -20°C labourent +70°C | ||
Température de fonctionnement | court-circuit | °C | 250 |
Temps de court-circuit | maximum. | [sec] | 5 |
Rayon de cintrage | minimal. | diamètre X | 15 |
Inflammabilité | standard | En 60332-1-2 |
Certificat
OIN, CE, KEMA, CEI, RoHS, ccc, P3C et plus d'autres sur demande
