6 / 10KV 3 noyaux de câble électrique / câble d'alimentation

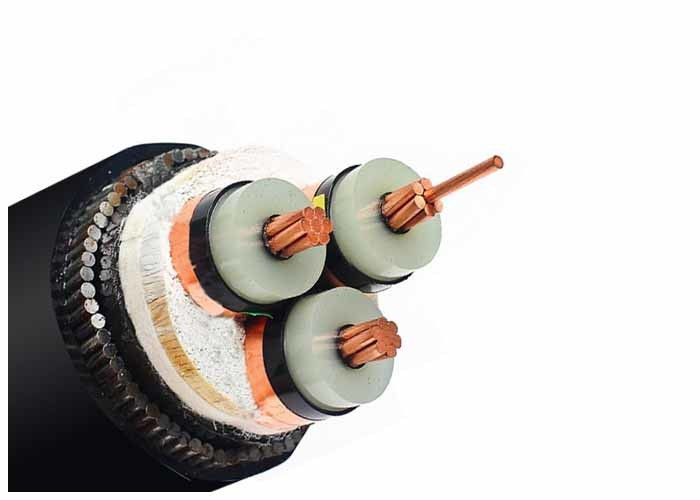

Construction
Le câble électrique blindé AL/XLPE/STA/PVC
- Noyau en aluminium rond et nu, en filets selon la norme IEC 60228
- couche interne semi-conductive
- Isolement du noyau XLPE
- Code couleur selon HD 308 S2
- Couche extérieure semi-conductive
- Ruban adhésif semi-conducteur
- Écran en cuivre
- Remplisseur
- Enveloppe intérieure en PVC
- bandes blindées en acier galvanisé (STA)
- enveloppe extérieure en PVC (rouge ou noir)
Nom de code:
YJ: isolation par XLPE
L: Conducteur en aluminium
V: enveloppe en PVC
32:Armorage par fil d'acier
22:Armorage à bande d'acier
72: Armature en fil d'aluminium
62: en acier inoxydable
ZR: résistant aux flammes
Application du projet
Utilisé pour les lignes de transmission et de distribution d'électricité dont la tension nominale est inférieure ou égale à 35 kV.
Cable d'alimentation haute et moyenne tension pour une application statique au sol, à l'intérieur et à l'extérieur des installations, en extérieur, dans les canaux de câbles, dans l'eau,dans des conditions où les câbles ne sont pas exposés à des contraintes mécaniques et à des contraintes de traction plus importantes.
| MV ((11kv 15kv 33kv) câble électrique |
| Modèle et description Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
N° du noyau |
Surface de la section transversale du conducteur ((mm2) |
| Isolement xlpe |
1 noyau 3 noyaux |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm carrés |
| Cœur de cu |
| YJV, N2XSY;câble d'alimentation recouvert de PVC |
| YJV22;bandes blindées en acier, câble d'alimentation recouvert de PVC |
| YJV32, YJV42; fil d'acier blindé, câble d'alimentation recouvert de PVC |
| Al Core |
| YJLV, NA2XSY; câble d'alimentation recouvert de PVC |
| YJLV22; bande blindée en acier, câble d'alimentation en PVC |
| YJLV32, YJLV42; fil d'acier blindé, câble électrique recouvert de PVC |
La norme
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Chine: GB/T 12706
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques:
Température maximale du conducteur: inférieure à la normale (90Je vous en prie.C), urgence (130Je vous en prie.C) ou un court-circuit ne dépassant pas 5 s (250°C).
Température ambiante minimaleJe vous en prie.C, après installation et uniquement lorsque le câble est en position fixe
Radius de flexion minimum: 15 x surdose de câble pour un seul noyau
12 x câble O.D. pour le multi-noyau
| Voltage d'essai |
6 / 10 kV |
[kV] |
21 / 5 minutes. |
| |
12 / 20 kV |
[kV] |
42 / 5 minutes. |
| |
18 / 30 kV |
[kV] |
63 / 5 minutes. |
| Plage de température |
en mouvement |
|
-5°C à +70°C |
| |
fixé |
|
-20°C à +70°C |
| Température de fonctionnement |
court-circuit |
°C |
250 |
| Temps de court-circuit |
- Je ne peux pas. |
[seconde] |
5 |
| Radius de flexion |
Min. |
x diamètre |
15 |
| Intégrabilité |
norme |
|
Pour les appareils électroniques |
| Nom de la section transversale du conducteur |
Numéro/dia. des fils de conducteur |
Épaisseur d'isolation |
Épaisseur de la gaine intérieure |
Dia. du fil d'armure |
Épaisseur de la gaine |
Une surdose. |
Poids approximatif |
Résistance max. DC du conducteur (20 °C) |
Testez la tension AC |
Notation actuelle |
| 3 × 25 |
7/2. Je vous en prie.14 |
3.4 |
1.3 |
2.5 |
2.5 |
49.0 |
4579 |
0.727 |
21 |
120 |
125 |
| 3 × 35 |
7/2. Je vous en prie.52 |
3.4 |
1.3 |
2.5 |
2.6 |
52.0 |
5097 |
0.524 |
21 |
140 |
155 |
| 3 × 50 |
10/2. Je vous en prie.52 |
3.4 |
1.4 |
2.5 |
2.7 |
54.0 |
5802 |
0.387 |
21 |
165 |
180 |
| 3 × 70 |
14/2. Je vous en prie.52 |
3.4 |
1.5 |
2.5 |
2.8 |
58.0 |
6788 |
0.268 |
21 |
210 |
220 |
| 3 × 95 |
19/2. Je vous en prie.52 |
3.4 |
1.5 |
2.5 |
2.9 |
62.0 |
7812 |
0.193 |
21 |
255 |
265 |
| 3 × 120 |
24 heures sur 24.52 |
3.4 |
1.6 |
2.5 |
3.1 |
65.0 |
8929 |
0.153 |
21 |
290 |
300 |
| 3 × 150 |
30/2. Je vous en prie.52 |
3.4 |
1.7 |
2.5 |
3.2 |
68.0 |
10125 |
0.124 |
21 |
330 |
340 |
| 3 × 185 |
37/2. Je vous en prie.52 |
3.4 |
1.7 |
3.15 |
3.3 |
72.0 |
12403 |
0.0991 |
21 |
375 |
380 |
| 3 × 240 |
48/2. Je vous en prie.52 |
3.4 |
1.8 |
3.15 |
3.5 |
78.0 |
14646 |
0.0754 |
21 |
435 |
435 |
| 3 × 300 |
61 et demi.52 |
3.4 |
1.9 |
3.15 |
3.7 |
83.0 |
17014 |
0.0601 |
21 |
495 |
485 |
|
