Chine Câble Elect 185MM x5 Core SWA PVC Câble électrique blindé Fabricants

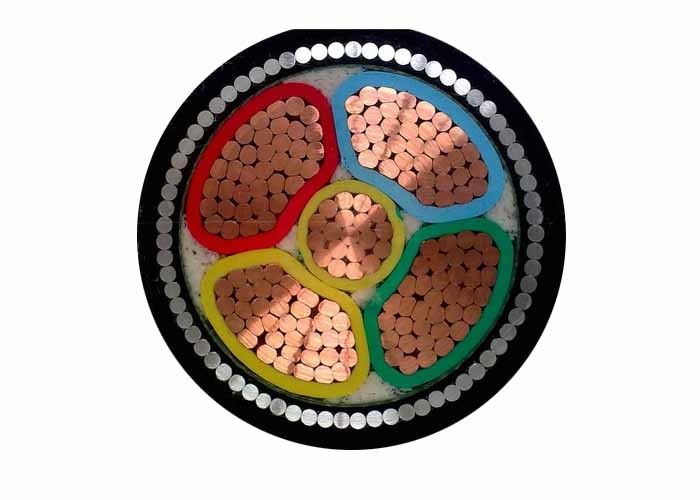

Constructions
①Conducteur : conducteur en cuivre toronné circulaire simple, conforme à la norme CEI 60228 classe 2
②Isolation : XLPE (polyéthylène réticulé) évalué à 90oC
③Revêtement intérieur : PVC
④Gaine intérieure : PVC
⑤Blindage : fil d'acier
⑥Gaine globale : PVC type ST8selon CEI 60502, noir
Note:Couleur d'isolation selon normes ou sur demande
Applications
Convient pour une utilisation dans les lignes de distribution d'énergie ou les installations fixes avec une tension nominale jusqu'à 0,6/1 kV en intérieur/extérieur, enfermé dans un conduit, dans un conduit souterrain où il n'est pas soumis à des dommages mécaniques.
Normes
International : CEI 60502, CEI 60228
Chine : GB/T 12706.1-2008
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques
Tension nominale : 0,6 / 1 kV
Température maximale du conducteur : dans des conditions normales (90 ℃), d'urgence (130 ℃) ou de court-circuit pas plus de 5 s (250 ℃).
Min. Température ambiante. 0℃, après l'installation et seulement lorsque le câble est en position fixe
Min. Rayon de courbure : 20 x diamètre extérieur du câble
Certificats
CE, RoHS, CCC, KEMA et plus d'autres sur demande
Caractéristiques
| Nom. Section transversale du conducteur |
Brins n°/Dia. De chef d'orchestre |
Épaisseur d'isolation |
Épaisseur de la gaine intérieure |
Fil d'acier n°/Dia. |
Épaisseur de la gaine |
Env. DO |
Env. Poids |
Max. Résistance CC du conducteur (20 ℃) |
Test de tension CA |
Note actuelle |
| mm2 |
pièces/mm |
mm |
mm |
mm |
mm |
Limite inférieure (mm) |
Limite supérieure (mm) |
kg/km |
Ω /km |
kV/5min |
Dans l'air (A) |
Dans le sol (A) |
| 3 × 16 |
7/1.78 |
0,7 |
1.0 |
34/1,6 |
1.8 |
18.1 |
19,8 |
640 |
1.15 |
3.5 |
83 |
105 |
| 3 × 50 |
10/2.52 |
1.0 |
1.0 |
42/1,6 |
1.8 |
22,7 |
24.4 |
1670 |
0,387 |
3.5 |
160 |
185 |
| 3 × 70 |
14/2.52 |
1.1 |
1.0 |
49/1,6 |
2.0 |
26.1 |
27,8 |
2280 |
0,268 |
3.5 |
200 |
225 |
| 3 × 120 |
24/2.52 |
1.2 |
1.2 |
49/2,0 |
2.2 |
32.3 |
34,0 |
3790 |
0,153 |
3.5 |
285 |
310 |
| 3 × 185 |
37/2.52 |
1.6 |
1.4 |
50/2,5 |
2.5 |
40,9 |
42,6 |
5654 |
0,0991 |
3.5 |
375 |
390 |
| 3 × 240 |
48/2.52 |
1.7 |
1.4 |
55/2,5 |
2.7 |
45,7 |
47.4 |
7243 |
0,0754 |
3.5 |
440 |
450 |
| 3 × 300 |
61/2.52 |
1.8 |
1.6 |
61/2,5 |
2.9 |
50,8 |
52,5 |
9465 |
0,0601 |
3.5 |
505 |
515 |
| 4 × 10 |
7/1.38 |
0,7 |
1.0 |
32/1,6 |
1.8 |
22.4 |
24.3 |
501 |
1,83 |
3.5 |
60 |
77 |
| 4 × 16 |
7/1.78 |
0,7 |
1.0 |
37/1,6 |
1.8 |
24.9 |
26,8 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
7/2.14 |
0,9 |
1.0 |
43/1,6 |
1.9 |
28.3 |
30.2 |
1160 |
0,727 |
3.5 |
105 |
125 |
| 4 × 70 |
14/2.52 |
1.1 |
1.2 |
41/2,0 |
2.0 |
33.4 |
35.3 |
2928 |
0,268 |
3.5 |
200 |
225 |
| 4 × 150 |
30/2.52 |
1.4 |
1.4 |
47/2,5 |
2.5 |
46,5 |
48.4 |
6238 |
0,124 |
3.5 |
325 |
345 |
| |
|
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
| Nom. Section transversale du conducteur |
Épaisseur d'isolation |
Épaisseur de la gaine intérieure |
Diamètre du fil d'acier. |
Épaisseur de la gaine extérieure |
Env. DO |
Env. Poids |
Max. Résistance CC du conducteur (20 ℃) |
Test de tension CA |
Note actuelle |
| mm2 |
mm |
mm |
mm |
mm |
mm |
kg/km |
Ω /km |
kV/5min |
Dans l'air (A) |
Dans le sol (A) |
| 1x300 |
4.5 |
1.3 |
2.5 |
2.4 |
50,50 |
6056 |
≤0,0601 |
30,5 |
640 |
595 |
Emballage et expédition
Nous sommes capables de respecter les délais de livraison les plus stricts en fonction du bon de commande. Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts.
Le câble est fourni en bobines de bois, en boîtes ondulées et en bobines. Les extrémités des câbles sont scellées avec du ruban adhésif BOPP et des capuchons d'étanchéité non hygroscopiques pour protéger les extrémités du câble de l'humidité. Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour selon les exigences du client.
