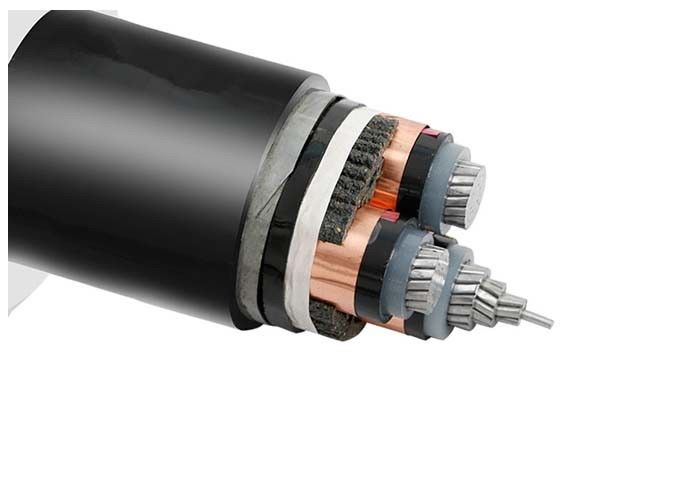

Cable électrique blindé en acier isolé à haute tension en aluminium XLPE à trois cœurs 3x400mm2 35kV
Constructions
Conducteur en aluminium nu en filets
Couche intérieure de matériau semi-conducteur
Isolement du noyau en polyéthylène en liaison transversale
Couche extérieure de matériau semi-conducteur
Écrans de ruban adhésif en cuivre
Filtres, bandes, fils ou papier
Non tissésbande de rap
ExtrudésLe revêtement intérieur en PVC
Armoire à bande galvanisée en acier
Polyvinylchlorure (PVC) ou FR-PVC, PE, LSOH
Applications
Utilisé pour les lignes de transmission et de distribution d'électricité avec une tension nominale inférieure ou égale à 35kv.Le câble électrique XLPE possède non seulement des caractéristiques d'excellente électricité, mécanisme, résistance à la chaleur et au vieillissement, résistance aux contraintes environnementales et résistance à la corrosion chimique, mais aussi structure simple, poids léger, aucune restriction par mise en goutte,et température élevée pour le travail à long terme.
Pour la pose à l'intérieur et à l'extérieur, capable de supporter une certaine traction lors de l'installation, mais pas les forces mécaniques externes.Les normes
Pour le monde:Pour les appareils à moteur électrique
Chine: GB/T 12706.1-2008 Les produits de base sont les suivants:
Autres normes telles queBS,DIN et ICEA sur demande
Données techniques
Tension nominale:2 à 35KV
Je suis désolé..Température du conducteur.: normalement (90°C), un court-circuit ne dépassant pas 5 s160°Clorsque la surface de section est inférieure à 300 mm2, 140°Clorsque la surface de section est supérieure à 300 mm2)
- Je vous en prie.. Une- Bien sûr.Temp.:Le câble doit être préchauffé si la température ambiante est inférieure à 0°C
Je ne sais pas.Radius de flexion:câble à cœur unique 20(d+D)±5%
Cable à plusieurs cœurs 15(d+D)±5%
Nom de code
YJ: isolation par XLPE
V: enveloppe en PVC
32:Armorage par fil d'acier
72: Armature en fil d'aluminium
ZR: résistant aux flammes
| MV ((6 à 35kv) Câble d'alimentation |
| Modèle et description Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
N° du noyau |
Surface de la section transversale du conducteur ((mm2) |
| Isolement xlpe |
1 noyau 3 noyaux |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm carrés |
| Cœur de cu |
Al Core |
| YJV, N2XSY;câble d'alimentation recouvert de PVC |
YJLV, NA2XSY; câble d'alimentation recouvert de PVC |
| YJV22;bandes blindées en acier, câble d'alimentation recouvert de PVC |
YJLV22; bande blindée en acier, câble d'alimentation en PVC |
| YJV32, YJV42; fil d'acier blindé, câble d'alimentation recouvert de PVC |
YJLV32, YJLV42; fil d'acier blindé, câble électrique recouvert de PVC
|
Certificats
CE, RoHS, CCC, KEMA et bien d'autres sur demande
4 Tableau de la tension, des noyaux et de la section transversale
| Nom de l'article |
Catégorie A, B |
3.6/6 kV |
6/10 kV |
8.7/15 kV |
12/20 kV |
18/30 kV |
21 ou 35 kV |
| Catégorie A, B |
6/6kV |
8.7/10 kV |
12 à 15 kV |
18/20 kV |
- |
26 ou 35 kV |
| Cœur unique |
mm2 |
25 à 1200 |
25 à 1200 |
35 à 1200 |
50 à 1200 |
50 à 1200 |
50 à 1200 |
| Trois noyaux |
mm2 |
25 à 400 |
25 à 400 |
35 à 400 |
50 à 400 |
50 à 400 |
50 à 400 |
Le câble à tension nominale de catégorie A est utilisé dans des situations nécessitant une durée d'erreur de mise à la terre ne dépassant pas 1 minute.la durée de la défaillance de mise à la terre n'est normalement pas supérieure à 1 heure, la durée maximale ne doit pas dépasser 8 heures, la durée annuelle totale de la défaillance au sol ne doit pas dépasser 125 heures, la catégorie C comprend tous les systèmes de catégories A et B.
Emballage et expédition
Nous sommes capables de respecter les délais de livraison les plus stricts selon chaque commande.Le respect des délais est toujours la priorité absolue, car tout retard dans la livraison du câble peut contribuer au retard global du projet et au dépassement des coûts..
Le câble est fourni dans des bobines en bois, des boîtes ondulées et des bobines.Le marquage requis doit être imprimé avec un matériau résistant aux intempéries sur l'extérieur du tambour selon les exigences du client..
Nos services
* Nous sommes l'un des plus grands fabricants de câbles et de câbles électriques en Chine et avons plus de 20 ans d'expérience dans la production et la commercialisation.
* Nous acceptons OEM. La taille du câble et le matériau sont personnalisés.
* S'il vous plaît envoyez-nous une enquête pour plus d'informations sur les produits et nous vous donnerons un retour dans les 12 heures.
