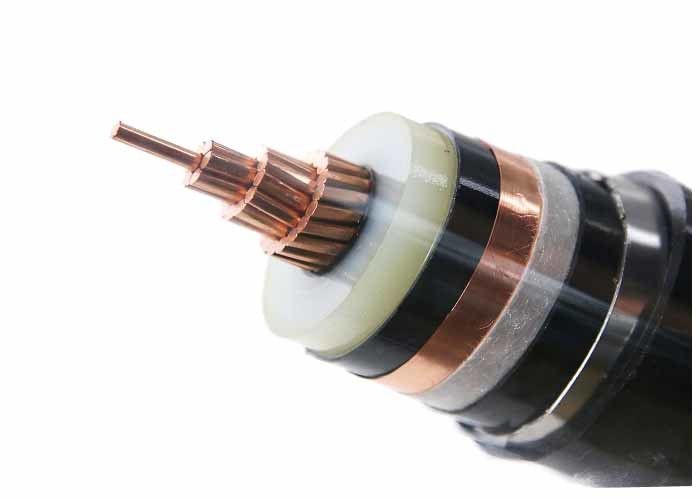

Tape d'acier à écran en cuivre Cu-Core Cable électrique blindé jusqu'à 35 kV
Tensions élevéesArmorés Le câble d'alimentationDétails du câble de distribution
YJ: isolation par XLPE
V: enveloppe en PVC
32:Armorage par fil d'acier
22:Armorage à bande d'acier
72: Armature en fil d'aluminium
62: en acier inoxydable
ZR: résistant aux flammes
Construction
| Le conducteur: |
Cu en aluminium rond, compacté à plusieurs fils (RM), classe 2 conformément à la norme HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Écran intérieur: |
d'une épaisseur n'excédant pas 10 μm |
| Isolement: |
XLPE (polyéthylène croisé, marque récente: PE-X) composé DIX 8 conforme à HRN HD 620 S1 ili 2XI1 conforme à DIN VDE 0207 dio 22 |
| Écran extérieur: |
couche semi-conductive extrudée sur isolation, épissée longitudinalement avec isolation (+ ruban adhésif en matériau semi-conducteur) |
| Conducteurécran: |
de cuivre enduit d'une contre-hélice |
| Remplisseur: |
les bandes de remplissage, les fils ou le papier |
| Enveloppe: |
bandes d'emballage non tissées ou ignifuges ou étanches |
| Couverture intérieure: |
PVC extrudé |
| Une armure: |
Le fil d'aluminium |
| Enveloppe générale |
polyvinylchlorure (PVC) ou FR-PVC, PE, LSOH |
| Couleur de la gaine |
Noir, rouge ou sur mesure
|
Applications:
a. Utilisé dans les stations de transformation, les blocs de commutation, dans les centrales électriques et les usines industrielles.dans les canaux de câbles, dans l'eau, dans des conditions où les câbles ne sont pas exposés à des contraintes mécaniques et à des contraintes de traction plus importantes.
b. Pour éviter les effets des chocs externes, la couche semi-conductive adhérente est extrudée entre le conducteur et l'isolation, avec un conducteur de cuivre concentrique,assure une restriction du champ électrique et une résistance aux décharges partielles.
c. En raison de son facteur de perte diélectrique très faible, qui reste constant pendant toute sa durée de vie, et en raison des excellentes propriétés isolantes du matériau XLPE,d'une épaisseur d'environ 0,15 mm,, le câble a une fiabilité de fonctionnement élevée.
Les normes
Pour les appareils électroniques
ChineLe numéro de série est le suivant: GB/T 12706.2-2008
Autres normes telles queBS,DIN et ICEA sur demande
| MV ((11kv 15kv 33kv) câble électrique |
| Modèle et description Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
N° du noyau |
Surface de la section transversale du conducteur ((mm2) |
| Isolement xlpe |
1 noyau 3 noyaux |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm carrés |
| Cœur de cu |
| YJV, N2XSY;câble d'alimentation recouvert de PVC |
| YJV22;bandes blindées en acier, câble d'alimentation recouvert de PVC |
| YJV32, YJV42; fil d'acier blindé, câble d'alimentation recouvert de PVC |
| Al Core |
| YJLV, NA2XSY; câble d'alimentation recouvert de PVC |
| YJLV22; bande blindée en acier, câble d'alimentation en PVC |
| YJLV32, YJLV42; fil d'acier blindé, câble électrique recouvert de PVC |
Certificat
ISO,CE, KEMALe CIE,La RoHS, le CCC,P3Cet d' autres sur demande
Ce produit est applicable à la ligne de transmission et de distribution d'électricité avec tension nominale CA ((U0/U) de 3,6 kV-26 kV.et plateau) et le sol ((directement enterré, tranchée de câble, tuyauterie etc.) respectivement selon la différence de structure de la couche de protection.
Emballage et expédition
Tous les câbles destinés à l'exportation sont bien emballés et protégés par un tambour en bois ou un tambour en bois et en acier.Après les fûts de câbles bien emballés envoyés au port maritimeTous les câbles sont fixés fermement par ceinture de sécurité pour s'assurer qu'il n'y a pas de mouvement pendant le transport maritime.La taille du conteneur est choisie en fonction du poids total des marchandises chargées ou selon les exigences du client.
Nos services
* Nous sommes l'un des plus grands fabricants de câbles et de câbles électriques en Chine et avons plus de 20 ans d'expérience dans la production et la commercialisation.
* Nous acceptons OEM. La taille du câble et le matériau sont personnalisés.
* S'il vous plaît envoyez-nous une enquête pour plus d'informations sur les produits et nous vous donnerons un retour dans les 12 heures.
Engagement après-vente
Shanghai Shenghua Cable (Group) possède le principe de Shenghua "S'efforcer de la meilleure entreprise, produire le meilleur produit, fournir le meilleur service, établir la meilleure marque",insiste sur la politique de qualité d'abord, s'efforce d'atteindre une qualité élevée et zéro défaut de marchandises. Par conséquent, chaque client pourrait pleinement bénéficier de la qualité supérieure de Shenghua Cable et un service sans faille.Nous observons l'esprit de Shenghua de "Faire de notre mieuxNous souhaitons établir une relation à long terme et stable avec chaque client.
1Le client est Dieu. Nous chérisserons chaque client, chaque coopération par cœur.
2Nous offrirons la meilleure proposition pour chaque client.
3Nous fournirons gratuitement le fonctionnement du produit, les conseils de maintenance et la mise en service de l'installation
service de conseil technique lors de l'établissement de relations de coopération avec les clients.
4Notre produit est garanti par la compagnie d'assurance du peuple de Chine.Nous fournirons gratuitement l'entretien et le débogage dans les 12 mois après l'installation (à l'exception de l'utilisation incorrecte).
5Nous vous garantissons de résoudre vos problèmes dans les 24 heures à Shanghai, 72 heures pour les autres districts.
6. 24 heures de service téléphonique. Nous désignerons une personne professionnelle pour répondre à votre question en temps opportun.
Nous croyons toujours fermement que "la qualité est la ligne de vie, le service est laissez-passer", ce qui nous rapprochera et nous rapprochera!
