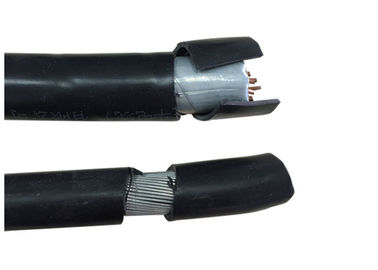

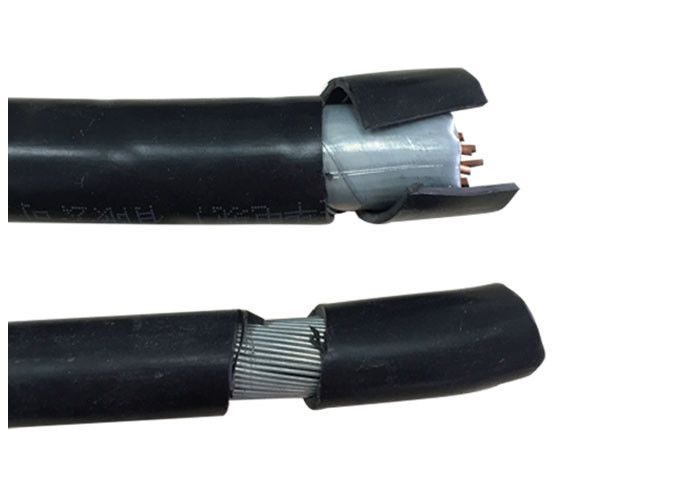

Cable électrique blindé en aluminium écran de cuivre XLPE câble haute tension isolé
Tensions élevéesArmorés Le câble d'alimentationDétails du câble de distribution
YJ: isolation par XLPE
V: enveloppe en PVC
32:Armorage par fil d'acier
22:Armorage à bande d'acier
72: Armature en fil d'aluminium
62: en acier inoxydable
ZR: résistant aux flammes
Les normes
Pour les appareils électroniques
ChineLe numéro de série est le suivant: GB/T 12706.2-2008
Autres normes telles queBS,DIN et ICEA sur demande
| MV ((11kv 15kv 33kv) câble électrique |
| Modèle et description Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
N° du noyau |
Surface de la section transversale du conducteur ((mm2) |
| Isolement xlpe |
1 noyau 3 noyaux |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm carrés |
| Cœur de cu |
| YJV, N2XSY;câble d'alimentation recouvert de PVC |
| YJV22;bandes blindées en acier, câble d'alimentation recouvert de PVC |
| YJV32, YJV42; fil d'acier blindé, câble d'alimentation recouvert de PVC |
| Al Core |
| YJLV, NA2XSY; câble d'alimentation recouvert de PVC |
| YJLV22; bande blindée en acier, câble d'alimentation en PVC |
YJLV32, YJLV42; fil d'acier blindé, câble électrique recouvert de PVC
|
Applications:
a. Utilisé dans les stations de transformation, les blocs de commutation, dans les centrales électriques et les usines industrielles.dans les canaux de câbles, dans l'eau, dans des conditions où les câbles ne sont pas exposés à des contraintes mécaniques et à des contraintes de traction plus importantes.
b. Pour éviter les effets des chocs externes, la couche semi-conductive adhérente est extrudée entre le conducteur et l'isolation, avec un conducteur de cuivre concentrique,assure une restriction du champ électrique et une résistance aux décharges partielles.
c. En raison de son facteur de perte diélectrique très faible, qui reste constant pendant toute sa durée de vie, et en raison des excellentes propriétés isolantes du matériau XLPE,d'une épaisseur d'environ 0,15 mm,, le câble a une fiabilité de fonctionnement élevée.
Construction
| Le conducteur: |
Cu en aluminium rond, compacté à plusieurs fils (RM), classe 2 conformément à la norme HRN HD 383 / IEC 60228 / DIN VDE 0295 |
| Écran intérieur: |
d'une épaisseur n'excédant pas 10 μm |
| Isolement: |
XLPE (polyéthylène croisé, marque récente: PE-X) composé DIX 8 conforme à HRN HD 620 S1 ili 2XI1 conforme à DIN VDE 0207 dio 22 |
| Écran extérieur: |
couche semi-conductive extrudée sur isolation, épissée longitudinalement avec isolation (+ ruban adhésif en matériau semi-conducteur) |
| Conducteurécran: |
de cuivre enduit d'une contre-hélice |
| Remplisseur: |
les bandes de remplissage, les fils ou le papier |
| Enveloppe: |
bandes d'emballage non tissées ou ignifuges ou étanches |
| Couverture intérieure: |
PVC extrudé |
| Une armure: |
Le fil d'aluminium |
| Enveloppe générale |
polyvinylchlorure (PVC) ou FR-PVC, PE, LSOH |
| Couleur de la gaine |
Noir, rouge ou sur mesure |
| Nom de la section transversale du conducteur |
Numéro/dia. des fils de conducteur |
Épaisseur d'isolation |
Épaisseur de la gaine intérieure |
Dia. du fil d'armure |
Épaisseur de la gaine |
Une surdose. |
Approximativement.
Le poids
|
Résistance max. DC du conducteur (20 °C) |
Testez la tension AC |
Notation actuelle |
| mm2 |
PC/mm |
mm |
mm |
mm |
mm |
(mm) |
Poids de l'appareil |
Ω /km |
Le débit d'électricité doit être supérieur à: |
Dans l'air (A) |
Dans le sol ((A) |
| 1 × 50 |
10/2. Je vous en prie.52 |
8 |
1.2 |
2.0 |
2.2 |
40.0 |
2857 |
0.387 |
63 |
210 |
215 |
| 1 × 70 |
14/2. Je vous en prie.52 |
8 |
1.2 |
2.0 |
2.3 |
42.0 |
3166 |
0.268 |
63 |
260 |
265 |
| 1 × 95 |
19/2. Je vous en prie.52 |
8 |
1.2 |
2.0 |
2.3 |
43.0 |
3499 |
0.193 |
63 |
320 |
315 |
| 1 × 120 |
24 heures sur 24.52 |
8 |
1.3 |
2.5 |
2.4 |
46.0 |
4264 |
0.153 |
63 |
370 |
360 |
| 1 × 150 |
30/2. Je vous en prie.52 |
8 |
1.4 |
2.5 |
2.5 |
48.0 |
4671 |
0.124 |
63 |
420 |
405 |
| 1 × 185 |
37/2. Je vous en prie.52 |
8 |
1.4 |
2.5 |
2.5 |
49.0 |
5121 |
0.0991 |
63 |
480 |
455 |
| 1 × 240 |
48/2. Je vous en prie.52 |
8 |
1.4 |
2.5 |
2.6 |
52.0 |
5780 |
0.0754 |
63 |
565 |
530 |
| 1 × 300 |
61 et demi.52 |
8 |
1.4 |
2.5 |
2.7 |
54.0 |
6482 |
0.0601 |
63 |
650 |
595 |
| 1 × 400 |
61 et demi.97 |
8 |
1.4 |
2.5 |
2.8 |
58.0 |
7657 |
0.0470 |
63 |
755 |
680 |
| 1 × 500 |
61/3. Je vous en prie.23 |
8 |
1.6 |
2.5 |
2.9 |
61.0 |
8894 |
0.0366 |
63 |
865 |
765 |
Certificat
ISO,CE, KEMALe CIE,La RoHS, le CCC,P3Cet d' autres sur demande
Ce produit est applicable à la ligne de transmission et de distribution d'électricité avec tension nominale CA ((U0/U) de 3,6 kV-26 kV.et plateau) et le sol ((directement enterré, tranchée de câble, tuyauterie etc.) respectivement selon la différence de structure de la couche de protection.
Emballage et expédition
Tous les câbles destinés à l'exportation sont bien emballés et protégés par un tambour en bois ou un tambour en bois et en acier.Après les fûts de câbles bien emballés envoyés au port maritimeTous les câbles sont fixés fermement par ceinture de sécurité pour s'assurer qu'il n'y a pas de mouvement pendant le transport maritime.La taille du conteneur est choisie en fonction du poids total des marchandises chargées ou selon les exigences du client.
