Copper Wire Shield SWA Underground Al Armored Electrical Cable Single Core XLPE Insulation High Voltag

Application du projet

Ces câbles blindés de puissance sont conçus pour une installation en plein air, pour un enterrement direct sous terre, dans l'eau, dans les conduits de câbles, les centrales électriques, où des dommages mécaniques au câble peuvent se produire.

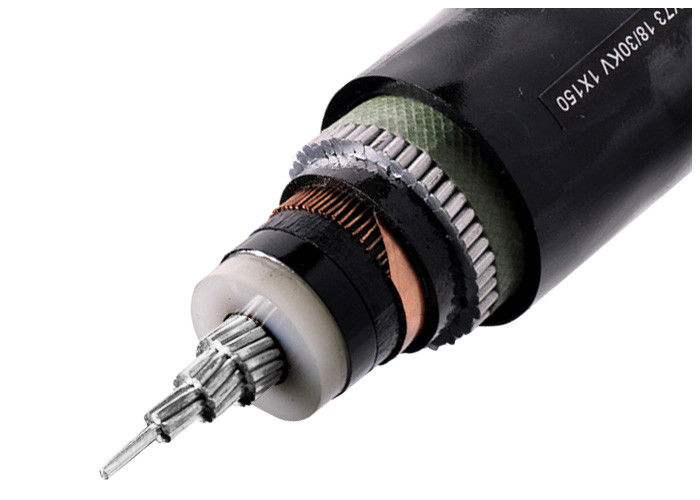

Structure du câble

- Noyau en aluminium rond et nu, en filets selon la norme IEC 60228
- couche interne semi-conductive
- Isolement du noyau XLPE
- Code couleur selon HD 308 S2
- Couche extérieure semi-conductive
- Ruban adhésif semi-conducteur
- Fil de cuivre et écran à ruban adhésif
- Remplisseur
- Enveloppe intérieure en PVC
- bandes blindées en acier galvanisé (STA)
- enveloppe extérieure en PVC (rouge ou noir)

Données techniques

- câble d'alimentation selon la norme DIN VDE 0276 partie 603, HD 620, CEI 60502, BS 6622
- Plage de température max. à +90 °C
- Température pendant l'installation de 0 °C à +70 °C
- Température de court-circuit + 250 °C (jusqu'à 5 secondes)
- tension nominale Uo/U 3,6/6 kV, 6/10 kV, 6,35/11 kV (délégation BS), 18/30 kV, 19/33 kV (délégation BS)
- Les tensions de fonctionnement 3,6/6 kV = max. 7,2 kV 6/10 kV = max. 12 kV 18/30 kV = max. 36 kV
- tension d'essai ac. 3,6/6 kV = 11 kV jusqu'à 5 min. 6/10 kV = 21 kV jusqu'à 5 min. 18/30 kV = 63 kV jusqu'à 5 min.
- rayon de courbure minimum d'environ 15 de diamètre du câble

Tableau de la tension, des noyaux et de la section transversale

Le câble à tension nominale de catégorie A est utilisé dans des situations nécessitant une durée d'erreur de mise à la terre ne dépassant pas 1 minute.la durée de la défaillance de mise à la terre n'est normalement pas supérieure à 1 heure, la durée maximale ne doit pas dépasser 8 heures, la durée annuelle totale de la défaillance au sol ne doit pas dépasser 125 heures, la catégorie C comprend tous les systèmes de catégories A et B.
