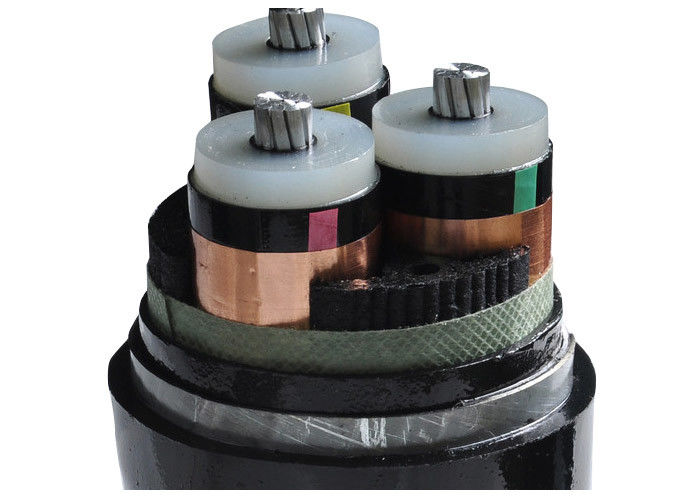

Cable électrique blindé en acier à tension moyenne avec 3 noyaux en PVC
Construction
Cable électrique isolé CU (AL)/XLPE
L'isolation en cuivre (aluminium)/XLPE/Armoré par fil d'acier/Câbles en PVC
Le câble ignifuge couvre tous les types de câbles à faible teneur en fumée, à faible teneur en halogène, à faible teneur en fumée, sans halogène et non fumé, non halogéné et de trois classes A, B et C.
Le câble est utilisé dans les systèmes de transmission et de distribution électriques fonctionnant à une tension de réglage de 0,6/1, 1,8/3, 3,6/6, 6/10, 8,7/10, 8,7/15, 12/20, 21/35, 18/30, 26/35KV.
Le câble d'alimentation isolé XLPE présente un certain nombre d'avantages par rapport au câble isolé en papier et au câble isolé en PVC.
Le câble d'alimentation XLPE a une résistance électrique élevée, une résistance mécanique, une résistance élevée au vieillissement, une résistance aux contraintes environnementales, une résistance à la corrosion antithétique et une construction simple.en utilisant un fonctionnement pratique et plus élevé à longue températureIl peut être posé sans restriction de chute.
Application du projet
Utilisé pour les lignes de transmission et de distribution d'électricité dont la tension nominale est inférieure ou égale à 35 kV.
Cable d'alimentation haute et moyenne tension pour une application statique au sol, à l'intérieur et à l'extérieur des installations, en extérieur, dans les canaux de câbles, dans l'eau,dans des conditions où les câbles ne sont pas exposés à des contraintes mécaniques et à des contraintes de traction plus importantes.
| MV ((11kv 15kv 33kv) câble électrique |
| Modèle et description Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV |
N° du noyau |
Surface de la section transversale du conducteur ((mm2) |
| Isolement xlpe |
1 noyau 3 noyaux |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm carrés |
| Cœur de cu |
| YJV, N2XSY;câble d'alimentation recouvert de PVC |
| YJV22;bandes blindées en acier, câble d'alimentation recouvert de PVC |
| YJV32, YJV42; fil d'acier blindé, câble d'alimentation recouvert de PVC |
| Al Core |
| YJLV, NA2XSY; câble d'alimentation recouvert de PVC |
| YJLV22; bande blindée en acier, câble d'alimentation en PVC |
| YJLV32, YJLV42; fil d'acier blindé, câble électrique recouvert de PVC |
La norme
Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Chine: GB/T 12706
Autres normes telles que BS, DIN et ICEA sur demande
Données techniques:
Température maximale du conducteur: inférieure à la normale (90Je vous en prie.C), urgence (130Je vous en prie.C) ou un court-circuit ne dépassant pas 5 s (250°C).
Température ambiante minimaleJe vous en prie.C, après installation et uniquement lorsque le câble est en position fixe
Radius de flexion minimum: 15 x surdose de câble pour un seul noyau
12 x câble O.D. pour le multi-noyau
| Voltage d'essai |
6 / 10 kV |
[kV] |
21 / 5 minutes. |
| |
12 / 20 kV |
[kV] |
42 / 5 minutes. |
| |
18 / 30 kV |
[kV] |
63 / 5 minutes. |
| Plage de température |
en mouvement |
|
-5°C à +70°C |
| |
fixé |
|
-20°C à +70°C |
| Température de fonctionnement |
court-circuit |
°C |
250 |
| Temps de court-circuit |
- Je ne peux pas. |
[seconde] |
5 |
| Radius de flexion |
Min. |
x diamètre |
15 |
| Intégrabilité |
norme |
|
Pour les appareils électroniques |
Certificat
ISO,CE, KEMALe CIE,La RoHS, le CCC,P3Cet d' autres sur demande
Ce produit est applicable à la ligne de transmission et de distribution d'électricité avec tension nominale CA ((U0/U) de 3,6 kV-26 kV.et plateau) et le sol ((directement enterré, tranchée de câble, tuyauterie etc.) respectivement selon la différence de structure de la couche de protection.
Nos services
* Nous sommes l'un des plus grands fabricants de câbles et de câbles électriques en Chine et avons plus de 20 ans d'expérience dans la production et la commercialisation.
* Nous acceptons OEM. La taille du câble et le matériau sont personnalisés.
* S'il vous plaît envoyez-nous une enquête pour plus d'informations sur les produits et nous vous donnerons un retour dans les 12 heures.
Questions fréquentes
1Expédition:Par voie maritime ou aérienne en raison du poids lourd. Les échantillons seront envoyés par DHL, Fedex, etc.
2- Paiement:Nous acceptons T / T, L / C, choisissez ce que vous aimez
3.Délai de livraison:Généralement 7 à 10 jours ouvrables après réception du dépôt, selon la quantité.
4. MOQ:Généralement, notre MOQ est de 1000m. Des échantillons inférieurs à 20 cm peuvent être fournis librement.
