Qingdao Yilan Cable Co., Ltd.
E-mail sales3@holdonecable.com TéLéGRAMME 86-- 19026815676
Maison > produits > câble électrique blindé >

Lieu d'origine La Chine
Nom de marque QINGDAO YICABLE CABLE
Certification ISO,CE,IEC,TUV,KEMA
Détails du produit
Nom du produit:
Câble blindé
Isolation:
XLPE
Armure:
Tape/fil d'acier
Conducteur:
CU/AL
Noyaux:
1 , 3
Standard:
LE CEI, BS, EST, VDE
Garantie:
2 ans
Échantillon gratuit:
Oui
Mettre en évidence:

armored electrical wire

,

armored cable wiring

Conditions de paiement et d'expédition
Quantité de commande min
500 MÈTRES
Prix
US$0.51 - US$125 / Meter
Détails d'emballage
Tambours en bois
Délai de livraison
10 JOURS
Conditions de paiement
T/T, L/C
Capacité d'approvisionnement
21.000 KMs par mois
Description du produit

Câble électrique blindé de bande en acier de HT de TM câblant 1 noyau/3 noyaux






Application





Utilisé dans les postes de transformation, les blocs de commutation, les centrales électriques et les installations industrielles.

Câble d'alimentation moyenne tension pour application statique dans le sol, à l'intérieur et à l'extérieur des installations, à l'extérieur, dans les canaux de câbles, dans l'eau, dans des conditions où les câbles ne sont pas exposés à des contraintes mécaniques et à des contraintes de traction plus importantes.

Pour éviter les effets des impacts externes, la couche semi-conductrice adhérente extrudée entre le conducteur et l'isolation, ainsi que le conducteur en cuivre concentrique, garantissent la restriction du champ électrique et la résistance aux décharges partielles.

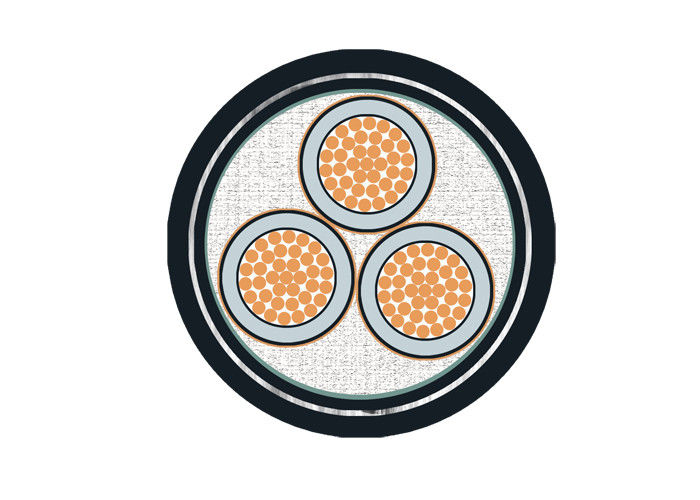

Construction





Conducteur: Conducteur rond Cu/Al, multibrin compacté (RM), classe 2 selon. selon HRN HD 383 / CEI 60228 / DIN VDE 0295
Écran intérieur : peau semi-conductrice extrudée sur conducteur
Isolation: Composé XLPE (polyéthylène réticulé, marque récente : PE-X) DIX 8 acc. selon HRN HD 620 S1 ili 2XI1 selon. selon DIN VDE 0207 dio 22
Écran externe : peau semi-conductrice extrudée sur isolant, épissée longitudinalement avec l'isolant (+ruban en matériau semi-conducteur)
Conducteurécran: ruban de cuivre enveloppé dans une contre-hélice
Remplisseur : bande de remplissage, fil ou papier
Emballage: ruban d'emballage non tissé ou ignifuge ou imperméable
Revêtement intérieur: PVC extrudé
Armure: Fil d'acier galvanisé, blindage en ruban
Gaine globale chlorure de polyvinyle (PVC) ou FR-PVC, PE, LSOH
Couleur de la gaine Noir, rouge ou personnalisé




YJ : isolation XLPE
V : gaine PVC
32 : Armure en fil d'acier – 3 âmes
22 : Blindage en ruban d'acier – 3 noyaux
72 : Armure en fil d'aluminium – 1 âme
62 : Blindage en ruban d'acier inoxydable – 1 âme
ZR : Résistant aux flammes


Normes

International : CEI 60502-2, CEI 60228
Chine: GB/T 12706.2-2008
D'autres normes telles queBS, DIN et ICEA sur demande



Données techniques

Tension d'essai 6 / 10 kV [kV] 21 / 5 minutes.
  12 / 20 kilovolts [kV] 42 / 5 minutes.
  18 / 30 kilovolts [kV] 63 / 5 minutes.
Plage de température en mouvement   -20°C à +90°C
  fixé   -20°C à +90°C
Température de fonctionnement court-circuit °C 250
Temps de court-circuit maximum. [seconde] 5
Rayon de courbure min. x diamètre 15
Inflammabilité standard   EN 50265-2-1



*) Conditionnement : CUT = câble en différentes longueurs sur touret ou bobine, découpe possible à la longueur souhaitée



Tableau de la tension, des conducteurs et de la section

Article Catégorie A, B 3,6/6 kV 6/10kV 8,7/15 kV 12/20kV 18/30kV 21/35kV
Catégorie A, B 6/6kV 8,7/10 kV 12/15kV 18/20kV - 26/35kV
Noyau unique mm2 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
Trois noyaux mm2 25-400 25-400 35-400 50-400 50-400 50-400



Le câble avec une tension nominale de catégorie A est utilisé dans la situation ne nécessitant pas plus de 1 min. de défaut de mise à la terre qui dure du temps. Pour le câble avec une tension nominale de catégorie B, la durée du défaut de mise à la terre ne dépasse normalement pas 1 heure, max. la durée ne dépasse pas 8 heures, la durée annuelle totale des défauts à la terre ne doit pas dépasser 125 heures, la catégorie C comprend tout le système, à l'exception des catégories A et B.







Spécifications du câble d’alimentation.
Modèle et description Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV Nombre de noyau Zone de section transversale du conducteur (mm2)
isolation XLPE 1 noyau 3 noyaux 10 16 25 35 70 95 120 150 185 240 300 400 500 630 mm²
Noyau de Cu Al Core
YJV, N2XSY ; câble d'alimentation à gaine PVC YJLV, NA2XSY; Câble d'alimentation gainé PVC
YJV22 ; ruban d'acier blindé, câble d'alimentation à gaine PVC YJLV22 ; ruban d'acier blindé, câble d'alimentation à gaine PVC
YJV32, YJV42 ; câble d'alimentation blindé en fil d'acier, gainé de PVC YJLV32, YJLV42 ; câble d'alimentation blindé en fil d'acier, gainé de PVC
isolation en PVC
Noyau de Cu Al Core
VV(VY);Câble d'alimentation à gaine PVC(PE) VLV(VLY);Câble d'alimentation à gaine PVC(PE)
VV22 (VV23); ruban d'acier blindé, câble d'alimentation gainé de PVC (PE) VLV22 (VLV23); ruban d'acier blindé, câble d'alimentation gainé de PVC (PE)
VV32 (VV33), VV42 (VV43) ; câble d'alimentation blindé en fil d'acier, gainé de PVC (PE) VLV32(VLV33),VLV42(VLV43); câble d'alimentation blindé en fil d'acier, gainé de PVC(PE)







Ce produit est applicable à la ligne de transmission et de distribution d'énergie avec une tension nominale CA (U0/U) d'un système 3,6/6 kV-26/36 kV. Il est acheminé dans l'air (cadre de pont de câbles, support mural intérieur et plateau) et dans le sol (enfoui directement, tranchée de câbles, tuyau, etc.) respectivement en fonction de la différence de structure de la couche de protection.




Certificat

OIN,CE, KEMA,CEI,RoHS, CCC,P3Cet plus d'autres sur demande





Emballage et expédition

Tous les câbles destinés à l'exportation sont bien emballés et protégés par un tambour en bois ou un tambour en bois et en acier. Le matériau d'emballage dépend du poids et de la taille du câble. Une fois les tourets de câbles bien emballés envoyés au port maritime, ils sont chargés dans un conteneur de 20 pieds ou un conteneur de 40 pieds. Tous les tambours de câble sont fermement fixés par une ceinture de sécurité pour garantir aucun mouvement pendant le fret maritime. La taille du conteneur est choisie en fonction du poids total des marchandises chargées ou selon les exigences du client.



Nos prestations


* Nous sommes l'un des plus grands fabricants de fils électriques et de câbles d'alimentation en Chine et avons plus de 20 ans d'expérience dans la production et la commercialisation.
* Nous acceptons les OEM. La taille et le matériau du câble sont personnalisés. Votre propre logo et votre propre design sont les bienvenus. Nous produirons selon vos besoins et votre description ;
* Veuillez nous envoyer une demande pour plus d'informations sur les produits et nous vous donnerons vos commentaires dans 12 heures.






FAQ


Q : Combien de temps faut-il pour obtenir un devis ?
R : La plupart des devis sont retournés dans les 24 heures. Cependant, s'il s'agit d'une construction spéciale, cela peut prendre plus de jours.
Q : Quelles garanties vos produits offrent-ils ?
R : Le câble SHAN garantit que tous nos produits, câbles et bien plus encore sont exempts de défauts. Nous reprendrons tout produit ne répondant pas à la qualité convenue par les deux parties. Les modalités spécifiques sont les suivantes :
1. Nous garantissons que nous respecterons les exigences de la période de garantie spécifiées dans le contrat, que les marchandises fournies dans le cadre du bon de commande pour l'achat de câbles et de fils du réseau de distribution autoportant
2. Nous serons fabriqués selon ces spécifications et les marchandises seront neuves, inutilisées, parmi les modèles les plus récents ou les plus actuels. Une fois sélectionnés, nous fournirons les marchandises strictement conformément aux exigences du contrat.
3. La garantie restera valable pendant douze (12) mois après que les marchandises, ou toute partie de celles-ci, selon le cas, ont été livrées et acceptées à la destination finale indiquée dans les CCP, ou pendant dix-huit (18) mois après la date d'expédition depuis le port ou le lieu de chargement dans le pays d'origine, selon la période qui se termine en premier.
4. Pendant la période de garantie, l'acheteur peut déclarer directement au fabricant sous forme écrite ou par l'intermédiaire de l'agent s'il y a un problème dans la qualité des marchandises. Le fabricant effectuera la réparation ou le remplacement dans un délai raisonnable et supportera tous les frais y afférents.
